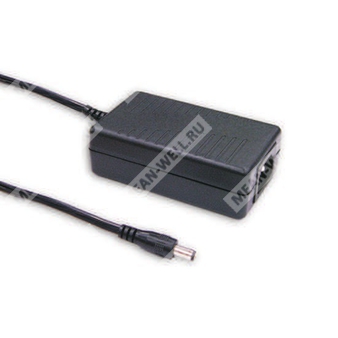

GS15A-1P1J — промышленный AC-DC адаптер 15 Вт с выходом 5 В и штекером 2,1×5,5 мм, для питания электронных устройств.
Назначение: высоконадежный настольный одно-выходной сетевой адаптер для питания потребительской, телекоммуникационной, офисной и промышленной электроники.
Расшифровка партномера
| Позиция в коде | Обозначение | Расшифровка |
| GS15A | Серия | Серия GS15A, AC-DC адаптеры мощностью 15 Вт |
| 1 | Выходное напряжение | 5 В постоянного тока |
| P | Тип входного разъема | IEC 320-C14 |
| 1J | Тип выходного штекера | Штекер P1J, 2,1 × 5,5 × 11 мм, центральный контакт положительный |
Краткое описание
GS15A-1P1J представляет собой надежный импульсный сетевой адаптер класса I с одиночным стабилизированным выходом 5 В постоянного тока. Устройство выполнено в полностью закрытом пластиковом корпусе, оснащено сетевым входом IEC 320-C14 и штатным выходным цилиндрическим штекером P1J. Источник питания рассчитан на широкий диапазон сетевого питания, имеет высокий КПД, низкое потребление на холостом ходу и соответствует требованиям по энергоэффективности и безопасности для промышленной и коммерческой аппаратуры.
Особенности
- Универсальный диапазон входного напряжения.
- 3-контактный сетевой вход IEC 320-C14, класс I.
- Потребление без нагрузки менее 0,075 Вт.
- Класс энергоэффективности VI.
- Соответствие требованиям EISA 2007/DoE, EU ErP и Code of Conduct Version 5.
- Защиты от короткого замыкания, перегрузки и перенапряжения.
- Полностью закрытый пластиковый корпус.
- Соответствие требованиям LPS.
- Наличие вариантов сменных DC-штекеров через аксессуар или заказную комплектацию.
- 2 года гарантии.
Области применения
- Потребительские электронные устройства.
- Телекоммуникационное оборудование.
- Офисная техника и офисная инфраструктура.
- Промышленное оборудование.
Выход
| Параметр | Значение |
| Выходное напряжение | 5 В |
| Номинальный ток | 2,40 А |
| Диапазон тока | 0–2,40 А |
| Номинальная мощность | 12 Вт |
| Пульсации и шум | 50 мВ п-п |
| Допуск по выходному напряжению | ±5,0% |
| Стабилизация по сети | ±5,0% |
| Стабилизация по нагрузке | ±5,0% |
| Время установки, нарастания и удержания | 3000 мс, 50 мс, 10 мс при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–264 В переменного тока |
| Диапазон входного напряжения постоянного тока | 135–370 В постоянного тока |
| Частота сети | 47–63 Гц |
| Потребляемый ток | 0,4 А / 100 В переменного тока |
| Пусковой ток | Холодный старт: 30 А / 115 В переменного тока; 50 А / 230 В переменного тока |
| Ток утечки | 0,25 мА / 240 В переменного тока |
Эффективность
| Параметр | Значение |
| КПД типовое | 80% |
Защиты
| Вид защиты | Условия и поведение |
| Перегрузка | 105–250% от номинальной выходной мощности; тип защиты — режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | Более 120% от номинального выходного напряжения; тип защиты — ограничение стабилитроном |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, CSA C22.2 No. 62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 approved |
| Испытательное напряжение | Вход/выход: 3 кВ переменного тока; вход/FG: 1,5 кВ переменного тока |
| Сопротивление изоляции | Вход/выход, вход/FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Параметр | Стандарт | Уровень испытаний / примечание |
| Проводимые помехи | BS EN/EN55032(CISPR32), FCC Part 15 / CISPR22, CAN ICES-3(B)/NMB-3(B) | Класс B |
| Излучаемые помехи | BS EN/EN55032(CISPR32), FCC Part 15 / CISPR22, CAN ICES-3(B)/NMB-3(B) | Класс B |
| Гармонические токи | BS EN/EN61000-3-2 | Класс A |
| Фликер напряжения | BS EN/EN61000-3-3 | ---------- |
| Параметр | Стандарт | Уровень испытаний / примечание |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ контакт |
| Радиочастотное поле | BS EN/EN61000-4-3 | Уровень 2, 3 В/м |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 2, 1 кВ |
| Устойчивость к проводимым помехам | BS EN/EN61000-4-6 | Уровень 2, 3 В |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 3, 1 кВ L-N; 2 кВ L,N-PE |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | Уровень 1, 1 А/м |
| Провалы, прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | 0…+50 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения | −20…+85 °C |
| Влажность хранения | 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…40 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Надежность
| Параметр | Значение |
| MTBF | 500 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и конструкция
| Параметр | Значение |
| Размеры | 100 × 58,5 × 32,8 мм (Д × Ш × В) |
| Корпус | Полностью закрытый пластиковый |
| Класс исполнения | Класс I |
| Сетевой вход | IEC320-C14 |
| Выходной разъем | P1J |
Кабель
| Параметр | Значение |
| Стандартная длина и сечение | UL2468 20AWG, 1200 +150/−0 мм для 5–12 В |
| Стандартная длина и сечение | UL2468 24AWG, 1200 +150/−0 мм для 15 В |
| Стандартная длина и сечение | UL2468 24AWG, 1800 +150/−0 мм для 18–48 В |
Упаковка
| Параметр | Значение |
| Масса одного изделия | 190 г |
| Упаковка | 90 шт. / 18 кг / картонная коробка |
Примечания
1. Все параметры указаны при входном напряжении 230 В переменного тока, номинальной нагрузке, температуре окружающей среды 25 °C и относительной влажности 70%.
2. Выходное напряжение: значение измеряется на конце штекера при 50% нагрузки.
3. Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконечной нагрузкой 0,1 мкФ и 47 мкФ.
4. Допуск включает в себя допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
5. Стабилизация по сети измеряется при переходе от низкого уровня сети к высокому при номинальной нагрузке.
6. Стабилизация по нагрузке измеряется при изменении нагрузки от 0 до 100% от номинальной.
7. Источник питания рассматривается как независимый узел, однако конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
Сведения о разъеме постоянного тока
Стандартный выходной штекер для данной модификации — P1J. Это цилиндрический штекер с наружным диаметром 5,5 мм, внутренним диаметром 2,1 мм и длиной 11 мм. Центральный контакт положительный.
