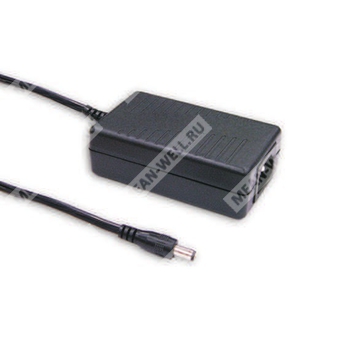

GS15A-3P1J - сетевой AC-DC адаптер промышленного исполнения мощностью 15 Вт с выходом 12 В и разъёмом P1J.
Назначение: преобразование сетевого переменного напряжения в стабилизированное постоянное напряжение 12 В для питания промышленной, телекоммуникационной, офисной и потребительской электронной аппаратуры.
Расшифровка партномера
| Позиция | Расшифровка |
| GS15A | Серия GS15A, AC-DC адаптеры мощностью 15 Вт |
| 3 | Выходное напряжение 12 В |
| P1J | Стандартный штекер постоянного тока P1J, 2,1 × 5,5 × 11 мм, центральный контакт «плюс» |
Краткое описание серии
GS15A представляет собой высоконадежную серию настольных одновыходных адаптеров класса I с зелёной концепцией энергосбережения. Изделие оснащено стандартным сетевым входом IEC320-C14, допускает универсальный диапазон сетевого напряжения и предназначено для длительной эксплуатации в промышленной среде.
Особенности
- Универсальный вход переменного тока, полный диапазон.
- Трёхполюсный сетевой вход IEC320-C14, изделие класса I.
- Потребление холостого хода менее 0,075 Вт.
- Уровень энергоэффективности VI.
- Соответствие требованиям EISA 2007/DoE, EU ErP и Code of Conduct Version 5.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Полностью закрытый пластиковый корпус.
- Соответствие требованиям LPS.
- Доступны различные быстросменные адаптеры DC-штекеров.
- Два года гарантии.
Области применения
- Потребительские электронные устройства.
- Телекоммуникационное оборудование.
- Офисная техника и системы.
- Промышленное оборудование.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Номинальный ток | 1,25 А |
| Диапазон тока | 0 ~ 1,25 А |
| Номинальная мощность | 15 Вт |
| Пульсации и шум | 80 мВ п-п |
| Допуск по напряжению | ±5,0% |
| Регулирование по линии | ±5,0% |
| Регулирование по нагрузке | ±3,0% |
| Диапазон настройки, время нарастания, время удержания | 3000 мс, 50 мс, 10 мс при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В переменного тока, 135 ~ 370 В постоянного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| Типовой КПД | 85% |
| Входной ток | 0,4 А / 100 В переменного тока |
| Пусковой ток | Холодный старт 30 А / 115 В переменного тока; 50 А / 230 В переменного тока |
| Ток утечки | 0,25 мА / 240 В переменного тока |
Защита
| Параметр | Значение |
| Перегрузка | 105 ~ 250% от номинальной выходной мощности |
| Тип защиты по перегрузке | Переход в режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | >120% от номинального выходного напряжения |
| Тип защиты от перенапряжения | Ограничение стабилитроном |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | 0 ~ +50 °C |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10% ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0,03% / °C (0 ~ 40 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | Вход-выход: 3 кВ переменного тока; вход-FG: 1,5 кВ переменного тока |
| Сопротивление изоляции | Вход-выход, вход-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Безопасностные стандарты | UL62368-1, CSA C22.2 No. 62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
ЭМС
| Параметр | Значение |
| Излучаемые и проводимые помехи | BS EN/EN55032 (CISPR32), FCC Part 15 / CISPR22, CAN ICES-3(B) / NMB-3(B) |
| Гармонические составляющие тока | BS EN/EN61000-3-2 |
| Фликер напряжения | BS EN/EN61000-3-3 |
| Уровень соответствия по излучению | Класс B |
| Показатель по гармоническому току | Класс A |
| ESD | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| РЧ-поле | Уровень 2, 3 В/м |
| EFT bursts | Уровень 2, 1 кВ |
| Импульсные перенапряжения | Уровень 3, 1 кВ L-N, 2 кВ L,N-PE |
| Проводимые помехи по устойчивости | Уровень 2, 3 В |
| Магнитное поле | Уровень 1, 1 А/м |
| Провалы и прерывания напряжения | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
Надежность
| Параметр | Значение |
| MTBF | 500 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габаритные и монтажные данные
| Параметр | Значение |
| Габариты | 100 × 58,5 × 32,8 мм (Д × Ш × В) |
| Масса | 190 г |
| Упаковка | 90 шт. / 18 кг / картонная коробка |
Сетевой и выходной интерфейсы
| Параметр | Значение |
| Сетевой вход | IEC320-C14 |
| Стандартный выходной штекер | P1J |
| Тип штекера P1J | 2,1 × 5,5 × 11 мм |
| Полярность | Центральный контакт «плюс» |
| Длина кабеля | UL2468 20AWG 1200 +150/-0 мм для 5~12 В; UL2468 24AWG 1200 +150/-0 мм для 15 В; UL2468 24AWG 1800 +150/-0 мм для 18~48 В |
Примечания
- Все параметры указаны при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C, 70% RH.
- Выходное напряжение измеряется на конце штекера при 50% нагрузки.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, регулирование по линии и регулирование по нагрузке.
- Регулирование по линии измеряется от нижнего уровня сети к верхнему при номинальной нагрузке.
- Регулирование по нагрузке измеряется от 0% до 100% номинальной нагрузки.
- Источник питания рассматривается как независимый узел, однако конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
