GS15A-4P1J

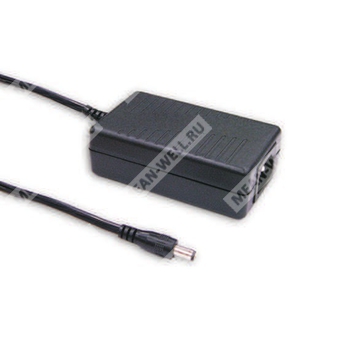

GS15A-4P1J — промышленный AC-DC адаптер 15 Вт с выходом 15 В и сменяемым DC-штекером P1J.
GS15A-4P1J — высоконадежный настольный AC-DC адаптер промышленного исполнения серии GS15A, предназначенный для питания электронного оборудования постоянным напряжением 15 В при мощности до 15 Вт. Изделие относится к источникам питания класса I, оснащено сетевым входом IEC320-C14, работает от универсальной сети переменного тока и поддерживает широкий диапазон входного напряжения. Исполнение 4P1J соответствует выходу 15 В, сетевому входу IEC320-C14 и DC-разъему типа P1J.
Расшифровка партномера
| Фрагмент партномера | Расшифровка |
|---|---|
| GS15A | Серия промышленного AC-DC адаптера мощностью 15 Вт |
| 4 | Выходное напряжение 15 В |
| P1J | Тип выходного DC-разъема: P1J, стандартный штекер 2,1 × 5,5 × 11 мм, центр «плюс» |
Краткое назначение
Источник питания предназначен для преобразования сетевого переменного тока в стабилизированное постоянное напряжение 15 В для потребительской, телекоммуникационной, офисной и промышленной аппаратуры.
Особенности
- Универсальный вход переменного тока полного диапазона.
- Трехполюсный сетевой вход IEC320-C14, изделие класса I.
- Потребление холостого хода менее 0,075 Вт.
- Уровень энергоэффективности VI.
- Соответствие требованиям EISA 2007/DoE, EU ErP и Code of Conduct Version 5.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Полностью закрытый пластиковый корпус.
- Соответствие LPS.
- Доступны различные сменные DC-штекеры через аксессуары или индивидуальную конфигурацию.
Описание
GS15A-4P1J представляет собой надежный 15-ваттный настольный адаптер с одним выходом, выполненный в экологически ориентированном исполнении. Источник питания оснащен стандартным сетевым входом IEC320-C14 и рассчитан на работу в диапазоне входного напряжения от 90 до 264 В переменного тока. Серия GS15A включает модели с выходными напряжениями от 5 до 48 В постоянного тока, что позволяет использовать изделие в широком спектре электронных систем и устройств.
Для модели GS15A-4P1J установлен выход 15 В постоянного тока. Конструкция обеспечивает высокий КПД, низкое потребление без нагрузки и соответствие современным требованиям по энергосбережению. Пластиковый корпус выполнен из самозатухающего материала 94V-0. Изделие сертифицировано в соответствии с международными нормами безопасности.
Применение
- Потребительская электроника.
- Телекоммуникационное оборудование.
- Офисная техника и устройства.
- Промышленное оборудование.
Параметры
Выход
| Параметр | Значение |
|---|---|
| Выходное напряжение | 15 В |
| Номинальный ток | 1,00 А |
| Диапазон тока нагрузки | 0 ~ 1,00 А |
| Номинальная мощность | 15 Вт |
| Пульсации и шум | 100 мВ п-п |
| Допуск выходного напряжения | ±3,0% |
| Лининая стабилизация | ±0,5% |
| Нагрузочная стабилизация | ±3,0% |
| Время установки, нарастания и удержания | 3000 мс, 50 мс, 10 мс при полной нагрузке |
Вход
| Параметр | Значение |
|---|---|
| Диапазон входного напряжения | 90 ~ 264 В переменного тока; 135 ~ 370 В постоянного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД тип. | 85% |
| Потребляемый ток | 0,4 А / 100 В AC |
| Пусковой ток | Холодный старт 30 А / 115 В AC; 50 А / 230 В AC |
| Ток утечки | 0,25 мА / 240 В AC |
Защита
| Параметр | Значение |
|---|---|
| Перегрузка | 105 ~ 250% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим прерывистого восстановления, автоматическое восстановление после устранения неисправности |
| Перенапряжение | >120% от номинального выходного напряжения |
| Тип защиты от перенапряжения | Ограничение стабилитроном |
Эксплуатационные условия
| Параметр | Значение |
|---|---|
| Рабочая температура | 0 ~ +50 °C |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура хранения и влажность | -20 ~ +85 °C, 10% ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0,03% / °C (0 ~ 40 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
|---|---|
| Стандарты безопасности | UL62368-1, CSA C22.2 No. 62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Испытательное напряжение | Вход/выход: 3 кВ AC; вход/FG: 1,5 кВ AC |
| Сопротивление изоляции | Вход/выход, вход/FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | BS EN/EN55032 (CISPR32), FCC Part 15 / CISPR22, CAN ICES-3(B) / NMB-3(B); класс B |
| Гармонические составляющие | BS EN/EN61000-3-2; класс A |
| Колебания напряжения | BS EN/EN61000-3-3 |
| Электростатический разряд | Уровень 3, 8 кВ воздушный разряд; уровень 2, 4 кВ контактный разряд |
| Радиочастотное поле | Уровень 2, 3 В/м |
| Электрические быстрые переходные процессы | Уровень 2, 1 кВ |
| Проводимые помехи | Уровень 2, 3 В |
| Импульсные перенапряжения | Уровень 3, 1 кВ L-N; 2 кВ L,N-PE |
| Магнитное поле | Уровень 1, 1 А/м |
| Провалы и прерывания напряжения | >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывание 250 периодов |
Прочие параметры
| Параметр | Значение |
|---|---|
| MTBF | 500 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 100 × 58,5 × 32,8 мм |
| Масса | 190 г |
| Упаковка | 90 шт. / 18 кг / картонная коробка |
Подключение и исполнение
Сетевой вход: IEC320-C14.
Выходной разъем: стандартный штекер P1J.
Исполнение штекера P1J: 2,1 × 5,5 × 11 мм, центр «плюс».
Назначение выводов: внешний контакт — отрицательный, внутренний контакт — положительный.
Примечания
- Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке, температуре окружающей среды 25 °C и относительной влажности 70%.
- Выходное напряжение измеряется на концах штекера при нагрузке 50%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием экранированной витой пары длиной 12 дюймов, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, линейную стабилизацию и нагрузочную стабилизацию.
- Линейная стабилизация измеряется при переходе от низкого к высокому уровню входного напряжения на номинальной нагрузке.
- Нагрузочная стабилизация измеряется от 0% до 100% номинальной нагрузки.
- Источник питания рассматривается как независимый узел, однако итоговое оборудование должно быть повторно проверено на соответствие директивам по ЭМС.
