GS15A-6P1J

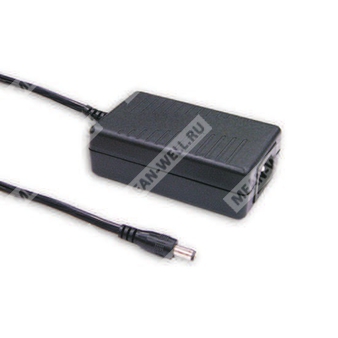

GS15A-6P1J — промышленный AC/DC адаптер 15 Вт с выходом 24 В и штекером P1J для питания электронных устройств.
Расшифровка партномера GS15A-6P1J
| Элемент партномера | Расшифровка |
| GS15A | Серия надежных промышленных AC/DC адаптеров мощностью 15 Вт |
| 6 | Выходное напряжение 24 В |
| P1J | Тип выходного DC-разъема: стандартный штекер P1J, 2,1 × 5,5 × 11 мм |
Назначение
GS15A-6P1J представляет собой одно-выходной настольный промышленный AC/DC адаптер серии GS15A с универсальным сетевым входом, предназначенный для питания потребительской электроники, телекоммуникационного оборудования, офисных систем и промышленной аппаратуры. Для данной модификации задано выходное напряжение 24 В и стандартный штекер P1J.
Особенности
- Универсальный вход переменного тока полного диапазона.
- Трехконтактный сетевой вход IEC320-C14, класс I.
- Потребление мощности без нагрузки менее 0,075 Вт.
- Уровень энергоэффективности VI.
- Соответствие требованиям EISA 2007/DoE, EU ErP и Code of Conduct Version 5.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Полностью закрытый пластиковый корпус.
- Соответствие требованиям LPS.
- Доступны различные варианты DC-разъемов через аксессуары быстрой смены или по заказу.
Применение
- Потребительские электронные устройства.
- Телекоммуникационное оборудование.
- Офисная техника.
- Промышленное оборудование.
Описание
GS15A-6P1J — высоконадежный адаптер серии GS15A мощностью 15 Вт в настольном исполнении с одним выходом. Устройство относится к классу I и оснащено стандартным сетевым входом IEC320-C14. Диапазон входного напряжения составляет 90–264 В переменного тока или 135–370 В постоянного тока. Серия выпускается в версиях с выходными напряжениями от 5 В до 48 В постоянного тока, при этом модификация GS15A-6P1J соответствует выходу 24 В. Максимальный КПД для данной модификации достигает 85,5%.
Адаптер предназначен для применения в режимах эксплуатации и ожидания с низким собственным потреблением, что позволяет снижать энергопотребление конечной системы. Корпус выполнен из огнестойкого пластика с классом 94V-0. Изделие сертифицировано в соответствии с международными требованиями безопасности.
Параметры
Выход
| Параметр | Значение |
| Выходное напряжение | 24 В |
| Номинальный ток | 0,625 А |
| Диапазон тока | 0–0,625 А |
| Номинальная мощность | 15 Вт |
| Пульсации и шум | 150 мВ п-п |
| Допуск напряжения | ±2,0% |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±2,0% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–264 В переменного тока; 135–370 В постоянного тока |
| Диапазон частоты сети | 47–63 Гц |
| КПД, типовое значение | 85,5% |
| Входной ток | 0,4 А при 100 В переменного тока |
| Пусковой ток | 30 А при 115 В переменного тока; 50 А при 230 В переменного тока, холодный старт |
| Ток утечки | 0,25 мА при 240 В переменного тока |
Защита
| Параметр | Значение |
| Перегрузка | 105–250% от номинальной выходной мощности |
| Тип защиты при перегрузке | Режим hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение | Более 120% от номинального выходного напряжения |
| Тип защиты от перенапряжения | Ограничение с помощью стабилитрона |
Среда эксплуатации
| Параметр | Значение |
| Рабочая температура | 0…+50 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения и влажность | −20…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…40 °C) |
| Вибрация | 10–500 Гц, 2G, по 10 мин. на цикл, суммарно 60 мин. по осям X, Y, Z |
Безопасность и изоляция
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, CSA C22.2 No. 62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Испытательное напряжение | Вход/выход: 3 кВ AC; вход/FG: 1,5 кВ AC |
| Сопротивление изоляции | Вход/выход, вход/FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС
| Параметр | Значение |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), FCC Part 15 / CISPR22, CAN ICES-3(B)/NMB-3(B), класс B |
| Кондуктивные помехи | BS EN/EN55032 (CISPR32), FCC Part 15 / CISPR22, CAN ICES-3(B)/NMB-3(B), класс B |
| Гармонические составляющие тока | BS EN/EN61000-3-2, класс A |
| Фликер напряжения | BS EN/EN61000-3-3, класс B |
| ESD | BS EN/EN61000-4-2, уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| RF-поле | BS EN/EN61000-4-3, уровень 2, 3 В/м |
| EFT-помехи | BS EN/EN61000-4-4, уровень 2, 1 кВ |
| Устойчивость к наведенным ВЧ-помехам | BS EN/EN61000-4-6, уровень 3, 3 В |
| Импульсные перенапряжения | BS EN/EN61000-4-5, уровень 3, 1 кВ L-N; 2 кВ L/N-PE |
| Магнитное поле | BS EN/EN61000-4-8, уровень 1, 1 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11: >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
Прочее
| MTBF | 500 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 100 × 58,5 × 32,8 мм |
| Масса | 190 г |
| Упаковка | 90 шт. / 18 кг / картонная коробка |
| Разъем питания | IEC320-C14 |
| Выходной разъем | См. страницу 4–5; для данной модели — P1J |
| Кабель | См. страницу 4–5; возможны другие варианты по запросу заказчика |
Примечания
- Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C, влажность 70% RH.
- Выходное напряжение измеряется на конце штекера при 50% нагрузки.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, завершенной конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает настройку, стабилизацию по линии и по нагрузке.
- Стабилизация по линии измеряется от низкого к высокому уровню сети при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 0 до 100% номинальной нагрузки.
- Источнику питания требуется повторная проверка соответствия всей системы требованиям ЭМС.
Выходной разъем P1J
| Параметр | Значение |
| Тип | Стандартный штекер |
| Размер | 2,1 × 5,5 × 11 мм |
| Полярность | Центральный контакт положительный |
| Назначение | Для стандартной модели |
