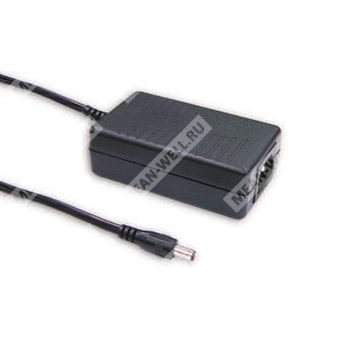

GS15A-8P1J
GS15A-8P1J - промышленный AC-DC адаптер 15 Вт с выходом 48 В и разъёмом P1J для питания электронных устройств.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|---|
| GS15A | Серия GS15A, промышленный адаптер AC-DC мощностью 15 Вт |
| 8 | Выходное напряжение 48 В |
| P1J | Стандартный выходной штекер P1J, цилиндрический 2,1 × 5,5 × 11 мм, тип с центральным положительным контактом |
Общее описание
GS15A-8P1J — высоконадежный настольный одновыходный зелёный адаптер AC-DC промышленного исполнения. Изделие относится к классу I и оснащено стандартным сетевым входом IEC320-C14 с защитным проводником FG. Диапазон входного напряжения составляет от 90 до 264 В переменного тока, что позволяет использовать адаптер в широком диапазоне сетевых условий.
Данная модификация обеспечивает стабилизированное выходное напряжение 48 В постоянного тока при номинальном токе до 0,31 А и номинальной мощности 15 Вт. Серия ориентирована на питание потребительской электроники, телекоммуникационного оборудования, офисной аппаратуры и промышленной электроники.
Корпус выполнен в полностью закрытом пластмассовом исполнении из материала с классом стойкости к воспламенению 94V-0. Адаптер соответствует требованиям международных стандартов безопасности и энергоэффективности, включая уровень энергоэффективности VI.
Особенности
- Универсальный вход переменного тока полного диапазона.
- 3-контактный сетевой вход IEC320-C14, изделие класса I.
- Потребление мощности на холостом ходу менее 0,075 Вт.
- Уровень энергоэффективности VI.
- Соответствие требованиям EISA 2007/DoE, EU ErP и Code of Conduct версии 5.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Полностью закрытый пластмассовый корпус.
- Соответствие требованиям LPS.
- Возможность выбора различных вариантов DC-штекера через аксессуар или под заказ.
- Международная сертификация по требованиям безопасности.
Области применения
- Потребительские электронные устройства.
- Телекоммуникационное оборудование.
- Офисная техника и офисные системы.
- Промышленное оборудование.
Характеристики
Выход
| Параметр | Значение для GS15A-8P1J |
|---|---|
| Выходное напряжение | 48 В |
| Номинальный ток | 0,31 А |
| Диапазон тока | 0 ~ 0,31 А |
| Номинальная мощность | 15 Вт |
| Пульсации и шум | 240 мВ п-п |
| Допуск выходного напряжения | ±2,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±2,0% |
| Время установки, нарастания, удержания | 3000 мс, 50 мс, 10 мс при полной нагрузке |
Вход
| Параметр | Значение |
|---|---|
| Диапазон входного напряжения | 90 ~ 264 В переменного тока / 135 ~ 370 В постоянного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД типовой | 87% |
| Входной ток | 0,4 А при 100 В переменного тока |
| Пусковой ток | Холодный старт: 30 А / 115 В переменного тока; 50 А / 230 В переменного тока |
| Ток утечки | 0,25 мА / 240 В переменного тока |
Защита
| Параметр | Характеристика |
|---|---|
| Перегрузка | 105 ~ 250% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения аварийного состояния |
| Перенапряжение | >120% от номинального выходного напряжения |
| Тип защиты от перенапряжения | Ограничение стабилитроном |
Безопасность и ЭМС
| Параметр | Значение |
|---|---|
| Стандарты безопасности | UL62368-1, CSA C22.2 No. 62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Испытательное напряжение | I/P-O/P: 3 кВ переменного тока; I/P-FG: 1,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG: 100 МОм / 500 В постоянного тока / 25 ℃ / 70% RH |
| Эмиссия ЭМС | Проводимые и излучаемые помехи — класс B; гармонические составляющие — класс A; мерцание напряжения — по стандарту BS EN/EN61000-3-3 |
| Помехоустойчивость ЭМС | ESD: уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт RF поле: уровень 2, 3 В/м EFT: уровень 2, 1 кВ Surge: уровень 3, 1 кВ L-N; 2 кВ L,N-PE Проводимая устойчивость: уровень 2, 3 В Магнитное поле: уровень 1, 1 А/м Провалы и прерывания напряжения: >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывание 250 периодов |
Эксплуатационные условия
| Параметр | Значение |
|---|---|
| Рабочая температура | 0 ~ +50 ℃ |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 ℃, 10% ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0,03% / ℃ (0 ~ 40 ℃) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
Надёжность
| Параметр | Значение |
|---|---|
| MTBF | 500 тыс. ч минимум, MIL-HDBK-217F (25 ℃) |
Размеры, масса и упаковка
| Параметр | Значение |
|---|---|
| Габаритные размеры | 100 × 58,5 × 32,8 мм (Д × Ш × В) |
| Масса | 190 г |
| Упаковка | 90 шт. / 18 кг / коробка |
Механические сведения
| Параметр | Значение |
|---|---|
| Тип сетевого входа | IEC320-C14 |
| Тип стандартного DC-штекера | P1J |
| Размер стандартного DC-штекера | 2,1 × 5,5 × 11 мм |
| Полярность | Центральный контакт положительный |
| Кабель | UL2468 24AWG 1800 +150/-0 мм для 18~48 В |
Примечания
1. Все параметры указаны при входном напряжении 230 В переменного тока, номинальной нагрузке, температуре окружающей среды 25 ℃ и относительной влажности 70%.
2. Значение выходного напряжения устанавливается в точке измерения на клемме штекера при нагрузке 50%.
3. Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
4. Допуск включает отклонения установки, линейной стабилизации и стабилизации по нагрузке.
5. Линейная стабилизация измеряется от минимального до максимального входного напряжения при номинальной нагрузке.
6. Стабилизация по нагрузке измеряется от 0% до 100% номинальной нагрузки.
7. Источник питания рассматривается как независимый узел, однако конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
Сведения о выходном разъёме P1J
Стандартный выходной разъём для GS15A-8P1J — P1J. Это штекер цилиндрического типа для стандартной модели, с размерами 2,1 × 5,5 × 11 мм. Контакт C+ соответствует положительному потенциалу, внешний контакт — отрицательному. Для серии предусмотрены и другие варианты DC-штекеров, доступные по запросу.
