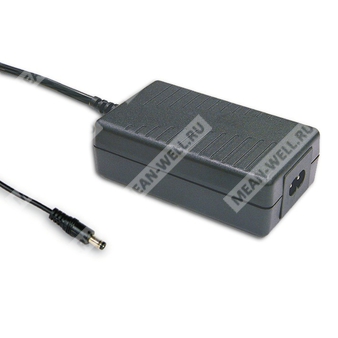

GS15B-3P1J
GS15B-3P1J - промышленный AC/DC адаптер 15 Вт с выходным напряжением 12 В и вилкой P1J.
Расшифровка партномера
| Обозначение | Расшифровка |
| GS | Серия адаптеров |
| 15 | Номинальная мощность 15 Вт |
| B | Серия GS15B |
| 3 | Выходное напряжение 12 В |
| P1J | Тип выходной DC-вилки: стандартная, 2.1 × 5.5 × 11 мм, «плюс» на центральном контакте, тип tuning fork |
Назначение и особенности
GS15B-3P1J представляет собой высоконадежный настольный одно выходной сетевой адаптер AC/DC промышленного назначения мощностью 15 Вт. Устройство предназначено для питания потребительской электроники, телекоммуникационного оборудования, офисной техники и промышленной аппаратуры. Модель выполнена в классе II, не требует защитного заземления и оснащена стандартным сетевым входом IEC320-C8.
Серия рассчитана на универсальный диапазон сетевого питания 90...264 В переменного тока и 135...370 В постоянного тока. Для данной модификации обеспечивается выход 12 В постоянного тока, а код P1J определяет стандартную коаксиальную DC-вилку с наружным диаметром 5.5 мм, внутренним диаметром 2.1 мм и длиной 11 мм.
Особенности
- Универсальный вход переменного тока полного диапазона.
- 2-полюсный сетевой ввод IEC320-C8.
- Класс II, без функционального заземления.
- Потребление холостого хода менее 0.075 Вт.
- Класс энергоэффективности VI.
- Соответствие EISA 2007/DoE, EU ErP и CoC Version 5.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Полностью закрытый пластиковый корпус.
- Соответствие LPS.
- Доступны различные сменные DC-вилки.
Применение
- Потребительская электронная аппаратура.
- Телекоммуникационные устройства.
- Офисное оборудование.
- Промышленное оборудование.
Описание
GS15B-3P1J относится к серии надежных адаптеров настольного исполнения с одним выходом. Серия охватывает модели с выходными напряжениями от 5 В до 48 В постоянного тока и предназначена для питания широкого круга электронных устройств. Высокий КПД и низкое энергопотребление в режиме холостого хода позволяют использовать изделие как в рабочем, так и в дежурном режиме с минимальными потерями энергии.
Корпус изготовлен из самозатухающего пластика с классом горючести 94V-0. Устройство сертифицировано по международным требованиям безопасности.
Параметры выхода
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Номинальный ток | 1.25 А |
| Диапазон тока | 0...1.25 А |
| Номинальная мощность | 15 Вт |
| Пульсации и шум | 80 мВп-п |
| Допуск по выходному напряжению | ±3.0% |
| Регулирование по линии | ±0.5% |
| Регулирование по нагрузке | ±3.0% |
| Время установки, нарастания и удержания | 3000 мс, 50 мс, 10 мс при полной нагрузке |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 90...264 В переменного тока / 135...370 В постоянного тока |
| Диапазон частоты сети | 47...63 Гц |
| Потребляемый ток | 0.4 А / 100 В переменного тока |
| Пусковой ток | 30 А / 115 В переменного тока, 50 А / 230 В переменного тока, холодный запуск |
| Ток утечки | 0.25 мА / 240 В переменного тока |
| Тип сети | 2-полюсный ввод IEC320-C8 |
Эксплуатационные и защитные параметры
| Параметр | Значение |
| Защита от перегрузки | 105...250% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | Более 120% от номинального выходного напряжения |
| Тип защиты от перенапряжения | Ограничение стабилитроном |
| Рабочая температура | 0...+50 °C |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура и влажность хранения | -20...+85 °C, 10...95% RH, без конденсации |
| Температурный коэффициент | ±0.03%/°C (0...40 °C) |
| Вибрация | 10...500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, CSA C22.2 No. 62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Испытательное напряжение | Вход/выход: 3 кВ переменного тока |
| Сопротивление изоляции | Вход/выход: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия | Соответствует EN55022 Class B, EN61000-3-2, EN61000-3-3 |
Устойчивость к электромагнитным воздействиям
| Параметр | Стандарт | Уровень / примечание |
| ЭСР | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| РЧ-поле | BS EN/EN61000-4-3 | Уровень 2, 3 В/м |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 2, 1 кВ |
| Проводимая помехоустойчивость | BS EN/EN61000-4-6 | Уровень 2, 3 В |
| Импульсная помеха | BS EN/EN61000-4-5 | Уровень 3, 1 кВ L-N |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 1, 1 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0.5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | Не менее 500 тыс. ч по MIL-HDBK-217F (25 °C) |
| Габариты | 100 × 58.5 × 32.8 мм (Д × Ш × В) |
| Масса | 190 г |
| Упаковка | 90 шт. / 18 кг / картонная коробка |
Разъемы и кабель
| Параметр | Значение |
| Стандартная DC-вилка | P1J |
| Тип стандартной вилки | 2.1 × 5.5 × 11 мм |
| Полярность | «Плюс» в центре |
| Доступность сменных вилок | По заказу клиента или через быстросменный адаптер |
| Стандартная длина кабеля | Для 12 В: UL2468 20AWG, 1200 мм +150/-0 мм |
Примечания
1. Все параметры указаны при входном напряжении 230 В переменного тока, номинальной нагрузке, температуре окружающей среды 25 °C и влажности 70% RH.
2. Под выходным напряжением понимается значение, измеренное на выходном штекере при нагрузке 50%.
3. Пульсации и шум измеряются на частоте 20 МГц с использованием скрученной пары длиной 12 дюймов, оканчивающейся конденсаторами 0.1 мкФ и 47 мкФ.
4. Допуск включает настройку, регулирование по линии и регулирование по нагрузке.
5. Регулирование по линии измеряется от минимального к максимальному входному напряжению при номинальной нагрузке.
6. Регулирование по нагрузке измеряется от 0% до 100% номинальной нагрузки.
7. Источник питания рассматривается как независимый узел, однако конечное оборудование должно повторно подтвердить соответствие всей системы требованиям ЭМС.
