GS15E-11P1J
GS15E-11P1J - сетевой AC-DC адаптер 15 Вт с выходом 7,5 В для промышленной и электронной аппаратуры.

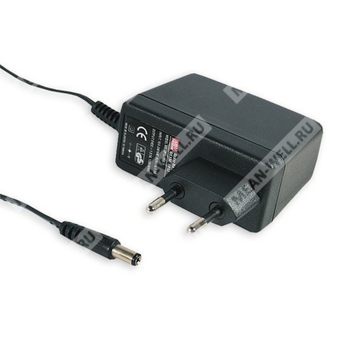

GS15E-11P1J — высоконадежный настенный AC-DC адаптер серии GS15E, предназначенный для питания потребителей постоянного тока в диапазоне малой мощности. Изделие выполнено в классе II, оснащено двухконтактной европейской сетевой вилкой и обеспечивает стабилизированное выходное напряжение 7,5 В при номинальной мощности 12 Вт. Серия рассчитана на универсальный сетевой вход 90…264 В AC и 135…370 В DC, применяется в бытовой, телекоммуникационной, офисной и промышленной аппаратуре.
Расшифровка партномера
| Элемент обозначения | Расшифровка |
|---|---|
| GS15E | Серия 15-ваттных настенных AC-DC адаптеров Mean Well GS15E |
| 11 | Выходное напряжение 7,5 В |
| P1J | Стандартный выходной DC-разъём: штекер P1J, 2,1 × 5,5 × 11 мм, полярность C+ (центр «плюс») |
Особенности
- Универсальный вход переменного тока, полный диапазон.
- Двухконтактная европейская вилка, изделие класса II.
- Потребление без нагрузки менее 0,075 Вт.
- Класс энергоэффективности VI.
- Соответствие требованиям EU ErP и CoC Version 5.
- Защиты: от короткого замыкания, перегрузки и перенапряжения.
- Полностью закрытый пластиковый корпус.
- Соответствие требованиям LPS.
- Доступны различные сменные DC-разъёмы через аксессуары быстрого подключения.
- Срок службы и надёжность ориентированы на промышленное применение.
Области применения
- Потребительская электронная аппаратура.
- Телекоммуникационное оборудование.
- Офисная техника и инфраструктура.
- Промышленное оборудование.
Описание
GS15E-11P1J относится к серии компактных настенных источников питания с одним выходом. Конструкция построена по схеме AC-DC преобразователя с универсальным сетевым входом и гальванической развязкой. Для данной модификации установлен выход 7,5 В и стандартный штекер P1J. Серия рассчитана на питание широкого круга устройств, где требуется маломощный, компактный и энергоэффективный источник постоянного напряжения.
Для работы в составе конечного оборудования предусмотрены меры по ограничению входного тока, защите от аварийных режимов и соблюдению требований по электромагнитной совместимости. Корпус выполнен из самозатухающего пластика с индексом 94V-0, обеспечивающего двойную изоляцию.
Параметры выхода
| Параметр | Значение |
|---|---|
| Выходное напряжение | 7,5 В |
| Номинальный выходной ток | 1,60 А |
| Диапазон выходного тока | 0…1,60 А |
| Номинальная мощность | 12 Вт |
| Пульсации и шум | 80 мВ п-п |
| Допуск по выходному напряжению | ±5,0% |
| Стабилизация по линии | ±3,0% |
| Стабилизация по нагрузке | ±0,5% |
Параметры входа
| Параметр | Значение |
|---|---|
| Диапазон входного напряжения | 90…264 В AC / 135…370 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Потребляемый ток | 0,4 А при 100 В AC |
| Пусковой ток | 30 А при 115 В AC, холодный старт 50 А при 230 В AC, холодный старт |
| Ток утечки | 0,25 мА при 240 В AC |
Эксплуатационные характеристики
| Параметр | Значение |
|---|---|
| Время установки, нарастания и удержания | 3000 мс, 50 мс, 10 мс при полной нагрузке |
| КПД | 82,5% |
| Рабочая температура | 0…+50 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения и влажность | -20…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…40 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Защита
| Вид защиты | Условия срабатывания | Тип восстановления |
|---|---|---|
| Перегрузка | 105…250% от номинальной выходной мощности | Автовосстановление после устранения неисправности, режим hiccup |
| Перенапряжение | Свыше 120% от номинального выходного напряжения | Ограничение стабилитроном |
Безопасность и ЭМС
| Параметр | Значение |
|---|---|
| Стандарты безопасности | TUV BS EN/EN62368-1, EAC TP TC 004 |
| Испытательное напряжение изоляции | Вход-выход: 3 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | BS EN/EN55032 (CISPR32) — класс B BS EN/EN61000-3-2 — класс A BS EN/EN61000-3-3 — класс B |
| Помехоустойчивость | ESD: уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт RF field susceptibility: уровень 2, 3 В/м EFT bursts: уровень 3, 1 кВ Surge susceptibility: уровень 1, 1 кВ L-N Conducted susceptibility: уровень 2, 3 В Magnetic field immunity: уровень 1, 1 А/м Voltage dips, interruption: >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
MTBF, размеры и упаковка
| Параметр | Значение |
|---|---|
| MTBF | 500 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 34 × 71 × 50 мм (Д × Ш × В) |
| Масса | 180 г |
| Упаковка | 60 шт. / 12 кг / картонная коробка |
Исполнение и подключение
Стандартный DC-разъём: P1J
Тип разъёма: 2,1 × 5,5 × 11 мм
Полярность: C+, центр «плюс»
Выходной кабель: UL2468 20 AWG, 1200 +150/-0 мм для 5…12 В
Прочее: для данной серии доступны дополнительные варианты DC-разъёмов через заказную комплектацию или быстросменные аксессуары.
Примечания
- Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке, температуре 25 °C и влажности 70% RH, если не оговорено иное.
- Выходное напряжение измеряется на конце штекера при нагрузке 50%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, завершённой конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, стабилизацию по линии и по нагрузке.
- Стабилизация по линии измеряется при переходе от низкого к высокому входному напряжению при номинальной нагрузке.
- Стабилизация по нагрузке измеряется в диапазоне от 0 до 100% номинальной нагрузки.
- Источник питания рассматривается как самостоятельный модуль, однако конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
