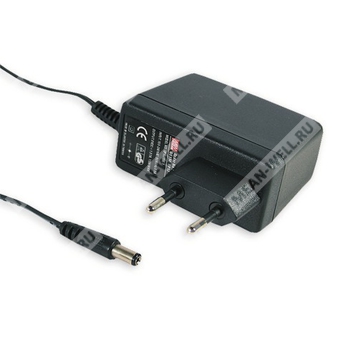

GS15E-1P1J - компактный промышленный AC-DC адаптер 15 Вт с выходом 5 В и штекером P1J.
GS15E-1P1J — это высоконадежный сетевой AC-DC адаптер настенного исполнения серии GS15E, предназначенный для питания промышленной и потребительской электронной аппаратуры постоянным напряжением 5 В.
Назначение
Изделие преобразует универсальное сетевое переменное напряжение в стабилизированное постоянное напряжение для маломощных устройств, обеспечивая гальваническую развязку, базовую защиту и работу в широком диапазоне сетевых условий.
Расшифровка партномера
| Фрагмент обозначения | Расшифровка |
|---|
| GS15E | Серия источников питания Mean Well, настенный AC-DC адаптер, мощность 15 Вт |
| 1 | Выходное напряжение 5 В |
| P1 | Тип выходного штекера: P1, коаксиальный разъём 2,1 × 5,5 × 11 мм, тип «C+», tuning fork |
| J | Вариант исполнения штекера для стандартной конфигурации серии |
| GS15E-1P1J | Модель серии GS15E с выходом 5 В и стандартным штекером P1J |
Особенности
- Универсальный вход переменного тока полного диапазона.
- Двухконтактная европейская вилка, класс II.
- Потребление без нагрузки менее 0,075 Вт.
- Уровень энергоэффективности VI.
- Соответствие требованиям EU ErP и Code of Conduct Version 5.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Полностью закрытый пластиковый корпус.
- Соответствие требованиям LPS.
- Возможность применения сменных DC-штекеров через аксессуары или заказные исполнения.
- Использование пластика класса 94V-0.
- Двойная изоляция.
Области применения
- Потребительская электроника.
- Телекоммуникационное оборудование.
- Офисная техника.
- Промышленное оборудование.
Параметры выходной цепи
| Параметр | Значение для GS15E-1P1J |
|---|
| Номинальное выходное напряжение | 5 В |
| Номинальный выходной ток | 2,40 А |
| Диапазон выходного тока | 0…2,40 А |
| Номинальная мощность | 12 Вт |
| Пульсации и шум | 50 мВп-п |
| Допуск по выходному напряжению | ±5,0% |
| Линейная стабилизация | ±0,5% |
| Нагрузочная стабилизация | ±2,0% |
| Установка, время нарастания, время удержания | 3000 мс, 50 мс, 10 мс при полной нагрузке |
Параметры входной цепи
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 90…264 В переменного тока; 135…370 В постоянного тока |
| Диапазон частоты сети | 47…63 Гц |
| Входной ток | 0,4 А / 100 В переменного тока |
| Пусковой ток | 30 А / 115 В переменного тока, холодный старт; 50 А / 230 В переменного тока |
| Ток утечки | 0,25 мА / 240 В переменного тока |
| Тип входа | 2-контактная европейская вилка |
Энергетическая эффективность
| Параметр | Значение |
|---|
| КПД типовой | 80% |
| Уровень энергоэффективности | VI |
| Потребление без нагрузки | <0,075 Вт |
Защитные функции
| Защита | Параметры работы |
|---|
| Перегрузка | 105…250% от номинальной выходной мощности; режим hiccup с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | >120% от номинального выходного напряжения; ограничение стабилитроном |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
|---|
| Рабочая температура | 0…+50 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения и влажность | -20…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03% / °C (0…40 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
|---|
| Стандарты безопасности | TUV BS EN/EN62368-1, EAC TP TC 004 |
| Испытательное напряжение | I/P-O/P: 3 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), класс B |
| Проводимые помехи | BS EN/EN55032 (CISPR32), класс B |
| Гармонические токи | BS EN/EN61000-3-2, класс A |
| Колебание напряжения | BS EN/EN61000-3-3, класс B |
| Электростатический разряд | BS EN/EN61000-4-2, уровень 3: 8 кВ воздух; уровень 2: 4 кВ контакт |
| Радиочастотное поле | BS EN/EN61000-4-3, уровень 2: 3 В/м |
| Быстрые переходные помехи | BS EN/EN61000-4-4, уровень 2: 1 кВ |
| Синфазные радиочастотные помехи | BS EN/EN61000-4-6, уровень 3: 3 В |
| Импульсные перенапряжения | BS EN/EN61000-4-5, уровень 2: 1 кВ L-N |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8, уровень 1: 1 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11: >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывание 250 периодов |
Надёжность, размеры и упаковка
| Параметр | Значение |
|---|
| MTBF | 500 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 34 × 71 × 50 мм (Д × Ш × В) |
| Масса | 180 г |
| Упаковка | 60 шт. / 12 кг / картонная коробка |
Конструктивное исполнение
Стандартный DC-штекер: P1J
Тип: коаксиальный, размер 2,1 × 5,5 × 11 мм
Полярность: центральный контакт «плюс»
Вывод кабеля: стандартное исполнение серии; длина кабеля зависит от диапазона выходного напряжения
Примечания
- Все параметры указаны при входном напряжении 230 В переменного тока, номинальной нагрузке, температуре окружающей среды 25 °C и относительной влажности 70%.
- Выходное напряжение измеряется на клеммах штекера при нагрузке 50%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, линейную стабилизацию и нагрузочную стабилизацию.
- Линейная стабилизация измеряется при изменении входного напряжения от низкого к высокому при номинальной нагрузке.
- Нагрузочная стабилизация измеряется при изменении нагрузки от 0 до 100% номинальной.
- Источник питания рассматривается как самостоятельный узел, однако конечное изделие должно дополнительно подтверждать соответствие всей системы требованиям EMC.
Дополнительные сведения по выходному кабелю
| Выходное напряжение | Тип кабеля | Длина |
|---|
| 5…12 В | UL2468 20AWG | 1200 мм +150/-0 мм |
| 15 В | UL2468 24AWG | 1200 мм +150/-0 мм |
| 18…48 В | UL2468 24AWG | 1800 мм +150/-0 мм |
