GS15E-3P1J

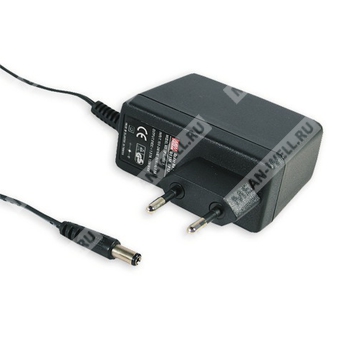

GS15E-3P1J - настенный AC-DC адаптер промышленного назначения с выходным напряжением 12 В постоянного тока.
Расшифровка партномера
| Позиция в партномере | Значение |
| GS15E | Серия GS15E, адаптер AC-DC мощностью 15 Вт |
| 3 | Номинальное выходное напряжение 12 В |
| P1J | Стандартный DC-разъём типа P1J, штекер 2,1 × 5,5 × 11 мм, полярность «плюс в центре» |
Назначение и краткое описание
GS15E-3P1J — высоконадежный настенный одновыходной AC-DC адаптер серии GS15E, предназначенный для питания промышленной, телекоммуникационной, офисной и потребительской электронной аппаратуры. Устройство выполнено в классе II, не имеет защитного заземления и оснащено двухконтактной европейской сетевой вилкой. Модель рассчитана на питание от универсальной сети переменного тока и формирует стабилизированное выходное напряжение 12 В постоянного тока с номинальной мощностью до 15 Вт.
Особенности
- Универсальный диапазон входного напряжения переменного тока.
- 2-контактная европейская сетевая вилка.
- Класс II по электробезопасности, без PE.
- Потребление холостого хода менее 0,075 Вт.
- Уровень энергоэффективности VI.
- Соответствие требованиям ЕС ErP и CoC Version 5.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Полностью закрытый пластиковый корпус.
- Соответствие требованиям LPS.
- Поддержка различных сменных DC-разъёмов и быстросменных адаптеров.
Применение
- Потребительские электронные устройства.
- Телекоммуникационное оборудование.
- Офисная техника и оборудование.
- Промышленное оборудование.
Выход
| Параметр | Значение для GS15E-3P1J |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 1,25 А |
| Диапазон выходного тока | 0 ~ 1,25 А |
| Номинальная мощность | 15 Вт |
| Пульсации и шум | 80 мВ п-п |
| Допуск выходного напряжения | ±5,0% |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±3,0% |
| Время установки, нарастания и удержания | 3000 мс, 50 мс, 10 мс при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В AC / 135 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Входной ток | 0,4 А / 100 В AC |
| Пусковой ток | 30 А / 115 В AC, 50 А / 230 В AC, холодный старт |
| Ток утечки | 0,25 мА / 240 В AC |
| КПД, типовое значение | 85% |
Защита
| Параметр | Значение |
| Перегрузка | 105 ~ 250% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | >120% от номинального выходного напряжения |
| Тип защиты от перенапряжения | Ограничение стабилитроном |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | TUV BS EN/EN62368-1, EAC TP TC 004 |
| Испытательное напряжение | Вход/выход: 3 кВ AC |
| Сопротивление изоляции | Вход/выход: 100 МОм / 500 В DC / 25°C / 70% RH |
| Эмиссия помех | Соответствие EN55022 Class B, EN61000-3-2, EN61000-3-3 |
Устойчивость к помехам
| Вид воздействия | Стандарт | Уровень / примечание |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное поле | BS EN/EN61000-4-3 | Уровень 2, 3 В/м |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 2, 1 кВ |
| Кондуктивная помеха | BS EN/EN61000-4-6 | Уровень 2, 3 В |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 3, 1 кВ L-N |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 1, 1 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | 0 ~ +50°C |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85°C, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0,03% / °C (0 ~ 40°C) |
| Вибростойкость | 10 ~ 500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Надёжность и прочие данные
| Параметр | Значение |
| MTBF | 500 тыс. ч минимум, MIL-HDBK-217F (25°C) |
| Размеры | 34 × 71 × 50 мм (Д × Ш × В) |
| Масса | 180 г |
| Упаковка | 60 шт. / 12 кг / короб |
Конструктивные данные
| Параметр | Значение |
| Сетевая вилка | 2-контактная EURO-вилка |
| Стандартный DC-разъём | P1J |
| Полярность | Плюс в центре |
| Размер стандартного разъёма | 2,1 × 5,5 × 11 мм |
| Тип кабеля | UL2468 20AWG, 1200 +150/-0 мм для 5 ~ 12 В; UL2468 24AWG, 1200 +150/-0 мм для 15 В; UL2468 24AWG, 1800 +150/-0 мм для 18 ~ 48 В |
| Стандарт корпуса | Пластик с классом горючести 94V-0 |
Примечания
1. Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке, температуре окружающей среды 25°C и относительной влажности 70%.
2. Выходное напряжение измеряется на конце разъёма при нагрузке 50%.
3. Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
4. Допуск включает погрешность установки, нестабильность по сети и нестабильность по нагрузке.
5. Нестабильность по сети измеряется при переходе от низкой сети к высокой при номинальной нагрузке.
6. Нестабильность по нагрузке измеряется при изменении нагрузки от 0% до 100% от номинальной.
7. Источник питания рассматривается как независимый узел, однако конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС. Для методики испытаний следует обращаться к документу по испытаниям ЭМС для компонентных источников питания.
Сведения о выходном кабеле и вариантах разъёмов
Для данной серии предусмотрены альтернативные варианты DC-разъёмов и быстросменные адаптеры. Для модели GS15E-3P1J базовым вариантом является разъём P1J, а иные исполнения доступны по запросу или через аксессуар быстросменного адаптера.
