GS15E-4P1J

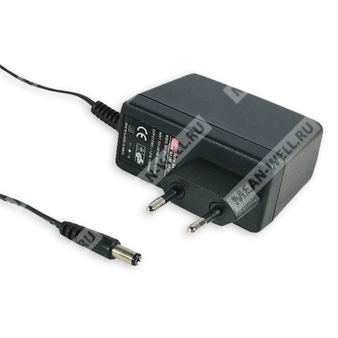

GS15E-4P1J - 15 Вт промышленный сетевой адаптер AC-DC с одним выходом 15 В и вилкой P1J.
Расшифровка партномера
| Позиция | Значение |
| GS15E | Серия GS15E, промышленный адаптер мощностью 15 Вт |
| 4 | Номинальное выходное напряжение 15 В |
| P1J | Стандартный выходной DC-разъём типа P1J, штекер 2,1 × 5,5 × 11 мм, центр «плюс» |
Назначение и особенности
GS15E-4P1J — это высоконадежный настенный одно-выходной адаптер питания переменного тока в постоянный ток серии GS15E, предназначенный для питания промышленной и потребительской электронной аппаратуры, телекоммуникационного оборудования и офисных устройств.
- Универсальный диапазон входного напряжения.
- 2-контактная европейская сетевая вилка, изделие класса II.
- Потребление без нагрузки менее 0,075 Вт.
- Класс энергоэффективности VI.
- Соответствие требованиям EU ErP и CoC Version 5.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Полностью закрытый пластиковый корпус.
- Соответствие требованиям LPS.
- Доступны различные сменные DC-штекеры через аксессуары быстрой адаптации.
- Соответствие международным нормам безопасности.
Описание
GS15E — высоконадежная серия настенных адаптеров мощностью 15 Вт с одним выходом и «зелёной» архитектурой. Изделие относится к источникам питания класса II, не имеет защитного заземления, оснащено стандартной 2-контактной европейской сетевой вилкой и работает в широком диапазоне входного напряжения от 90 до 264 В переменного тока. Серия выпускается в вариантах с выходными напряжениями от 5 до 48 В постоянного тока, что позволяет применять её в широком спектре электронных устройств.
Для версии GS15E-4P1J номинальным выходом является 15 В постоянного тока. Конструктивно используется разъём P1J с наружным диаметром 5,5 мм, внутренним диаметром 2,1 мм и длиной 11 мм, с центральным контактом положительной полярности. В серии предусмотрены варианты смены выходного разъёма как через заказную конфигурацию, так и через отдельный аксессуар быстрого соединения.
Эффективность преобразования достигает типичного значения 85% для данной модификации. Низкое потребление без нагрузки, высокий уровень КПД и соответствие экологическим требованиям делают изделие подходящим для систем, чувствительных к энергопотреблению в дежурном и рабочем режимах. Корпус выполнен из самозатухающего пластика с классом 94V-0 и обеспечивает двойную изоляцию, эффективно предотвращающую поражение электрическим током.
Области применения
- Потребительские электронные устройства.
- Телекоммуникационное оборудование.
- Офисная техника и офисные системы.
- Промышленное оборудование.
Параметры
| Параметр | Значение |
| Заказное обозначение | GS15E-4P1J |
| Модель безопасности | GS15E-4 |
| Выходное напряжение постоянного тока | 15 В |
| Номинальный ток | 1,00 А |
| Диапазон тока | 0 ~ 1,00 А |
| Номинальная мощность | 15 Вт |
| Пульсации и шум, не более | 100 мВ п-п |
| Допуск по выходному напряжению | ±3,0% |
| Регулирование по сети | ±0,5% |
| Регулирование по нагрузке | ±3,0% |
| Время установки, нарастания и удержания | 3000 мс, 50 мс, 10 мс при полной нагрузке |
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В переменного тока / 135 ~ 370 В постоянного тока |
| Диапазон входной частоты | 47 ~ 63 Гц |
| Входной ток | 0,4 А / 100 В переменного тока |
| Пусковой ток | 30 А / 115 В переменного тока; 50 А / 230 В переменного тока, холодный старт |
| Ток утечки | 0,25 мА / 240 В переменного тока |
| КПД, типовое значение | 85% |
| Параметр | Значение |
| Стандарты безопасности | TUV BS EN/EN62368-1, EAC TP TC 004 |
| Рабочая температура | 0 ~ +50 °C |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10% ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0,03% / °C (0 ~ 40 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
| Параметр | Значение |
| Защита от перегрузки | 105 ~ 250% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | >120% от номинального выходного напряжения |
| Тип защиты от перенапряжения | Ограничение стабилитроном |
| Параметр | Значение |
| ЭМС, помехоэмиссия | Соответствие EN55022 Class B, EN61000-3-2,3 |
| Проводимые помехи | BS EN/EN55032 (CISPR32), Class B |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), Class B |
| Гармонические токи | BS EN/EN61000-3-2, Class A |
| Фликер напряжения | BS EN/EN61000-3-3 |
| ESD | BS EN/EN61000-4-2, уровень 3: 8 кВ по воздуху; уровень 2: 4 кВ контакт |
| Устойчивость к радиочастотному полю | BS EN/EN61000-4-3, уровень 2: 3 В/м |
| Устойчивость к быстротемпоральным импульсным помехам | BS EN/EN61000-4-4, уровень 2: 1 кВ |
| Устойчивость к наведённым помехам | BS EN/EN61000-4-6, уровень 3: 3 В |
| Устойчивость к импульсным перенапряжениям | BS EN/EN61000-4-5, уровень 2: 1 кВ L-N |
| Устойчивость к магнитному полю | BS EN/EN61000-4-8, уровень 1: 1 А/м |
| Провалы, прерывания и кратковременные изменения напряжения | BS EN/EN61000-4-11, >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывание 250 периодов |
| Параметр | Значение |
| MTBF | Не менее 500 тыс. ч, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 34 × 71 × 50 мм (Д × Ш × В) |
| Масса | 180 г |
| Упаковка | 60 шт. / 12 кг / коробка |
Конструкция и подключение
Стандартный выходной разъём: P1J.
Полярность: центральный контакт положительный.
Исполнение разъёма: штекер 2,1 × 5,5 × 11 мм.
Сменные варианты DC-разъёмов: доступны по заказу в составе кастомизированного кабеля или через аксессуар быстрого адаптера.
Примечания
| № | Содержание |
| 1 | Все параметры указаны при входном напряжении 230 В переменного тока, номинальной нагрузке, температуре окружающей среды 25 °C и влажности 70% RH. |
| 2 | Выходное напряжение измеряется на клеммах штекера при нагрузке 50%. |
| 3 | Пульсации и шум измеряются на частоте 20 МГц с применением 12-дюймовой витой пары, оконечной 0,1 мкФ и 47 мкФ конденсаторами. |
| 4 | Допуск включает установочный допуск, регулирование по сети и регулирование по нагрузке. |
| 5 | Регулирование по сети измеряется при переходе от низкой линии к высокой линии при номинальной нагрузке. |
| 6 | Регулирование по нагрузке измеряется в диапазоне от 0% до 100% номинальной нагрузки. |
| 7 | Источник питания рассматривается как независимый модуль, однако конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС всего устройства. |
Сведения по кабелю
Для версии с разъёмом P1J применён кабель UL2468 24AWG длиной 1200 мм с допуском +150/−0 мм для исполнения 15 В.
