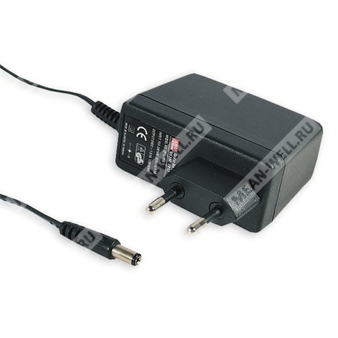

GS15E-5P1J - сетевой AC/DC адаптер 15 Вт с выходом 18 В постоянного тока и разъемом P1J.
GS15E-5P1J — высоконадежный настенный AC/DC адаптер промышленного исполнения серии GS15E, предназначенный для питания электронного и телекоммуникационного оборудования от сети переменного тока с формированием стабилизированного низковольтного выхода постоянного тока.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| 1 | GS15E | Серия GS15E, адаптер переменного/постоянного тока, мощность 15 Вт |
| 2 | 5 | Номинальное выходное напряжение 18 В |
| 3 | P1 | Тип выходного DC-разъема: P1 |
| 4 | J | Исполнение разъема P1J, стандартный вариант |
Назначение и особенности
- Универсальный вход переменного тока полного диапазона.
- 2-контактная европейская вилка, источник питания класса II.
- Потребление мощности без нагрузки менее 0,075 Вт.
- Уровень энергоэффективности VI.
- Соответствие требованиям EU ErP и CoC Version 5.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Полностью закрытый пластиковый корпус.
- Соответствие требованиям LPS.
- Наличие различных вариантов DC-разъемов через аксессуары быстрого подключения.
Применение
- Потребительская электроника.
- Телекоммуникационное оборудование.
- Офисное оборудование.
- Промышленное оборудование.
Описание
GS15E-5P1J относится к серии надежных настенных одновыходных адаптеров мощностью 15 Вт. Изделие выполнено в классе II без защитного заземления, оснащено стандартной 2-контактной европейской вилкой и рассчитано на питание от сети 90…264 В переменного тока. Серия охватывает модели с выходным напряжением от 5 до 48 В постоянного тока, что позволяет использовать адаптер в широком спектре низковольтных систем. Для данной модификации предусмотрен стандартный DC-разъем P1J с центральным положительным контактом.
Адаптер обеспечивает высокий КПД, малую мощность холостого хода и соответствует современным требованиям по энергопотреблению. Корпус выполнен из трудногорючего пластика класса 94V-0, обеспечивающего двойную изоляцию и снижение риска поражения электрическим током. Изделие сертифицировано по международным требованиям безопасности.
Расширенные технические параметры
Выход
| Параметр | Значение для GS15E-5P1J |
| Номинальное выходное напряжение | 18 В |
| Номинальный выходной ток | 0,83 А |
| Диапазон тока нагрузки | 0…0,83 А |
| Номинальная мощность | 15 Вт |
| Пульсации и шум, максимум | 120 мВ пик-пик |
| Допуск по выходному напряжению | ±3,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±2,0% |
| Время установки, нарастания, удержания | 3000 мс, 50 мс, 10 мс при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90…264 В переменного тока, 135…370 В постоянного тока |
| Диапазон входной частоты | 47…63 Гц |
| Входной ток | 0,4 А при 100 В переменного тока |
| Пусковой ток | 30 А при 115 В переменного тока; 50 А при 230 В переменного тока, холодный запуск |
| Ток утечки | 0,25 мА при 240 В переменного тока |
| КПД типовое | 85% |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | 0…+50 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения | -20…+85 °C |
| Влажность хранения | 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…40 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Защиты
| Параметр | Характеристика |
| Перегрузка | 105…250% от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | Свыше 120% от номинального выходного напряжения; ограничение стабилитроном |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | TUV BS EN/EN62368-1, EAC TP TC 004 approved |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 (CISPR32), BS EN/EN61000-3-2, BS EN/EN61000-3-3 |
| Проводимые помехи | Класс B |
| Излучаемые помехи | Класс B |
| Гармонические токи | Класс A |
| Пульсация напряжения сети | Класс B |
| ESD | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Устойчивость к ВЧ полю | Уровень 2, 3 В/м |
| Быстрые переходные процессы | Уровень 2, 1 кВ |
| Устойчивость к радиочастотным помехам по проводам | Уровень 2, 3 В |
| Импульсные помехи | Уровень 3, 1 кВ L-N |
| Магнитное поле | Уровень 1, 1 А/м |
| Провалы и прерывания напряжения | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
Надежность, размеры и упаковка
| Параметр | Значение |
| MTBF | Не менее 500 тыс. часов по MIL-HDBK-217F (25 °C) |
| Габариты | 34 × 71 × 50 мм (Д × Ш × В) |
| Масса | 180 г |
| Упаковка | 60 шт. / 12 кг / картонная коробка |
Подключение и исполнение
| Параметр | Значение |
| Тип сетевой вилки | 2-контактная вилка EURO |
| Тип выходного разъема | P1J |
| Полярность | Центральный контакт положительный |
| Размер разъема | 2,1 × 5,5 × 11 мм |
| Стандартная длина кабеля | 1200 мм с допуском +150/−0 мм |
| Тип кабеля | UL2468, 24 AWG для 15 В |
Примечания
- Все параметры указаны при входном напряжении 230 В переменного тока, номинальной нагрузке, температуре окружающей среды 25 °C и влажности 70% RH, если не указано иное.
- Выходное напряжение измеряется на клемме разъема при нагрузке 50%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием экранированной витой пары длиной 12 дюймов, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает начальную установку, стабилизацию по сети и стабилизацию по нагрузке.
- Стабилизация по сети измеряется при изменении входного напряжения от низкого к высокому при номинальной нагрузке.
- Стабилизация по нагрузке измеряется при изменении нагрузки от 0 до 100% номинальной.
- Источник питания рассматривается как самостоятельный узел, однако конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС всей системы.
Доступные варианты разъемов
Для серии предусмотрены иные варианты DC-разъемов по заказу или через аксессуар быстрого подключения. Для модификации GS15E-5P1J применяется стандартный вариант P1J.
