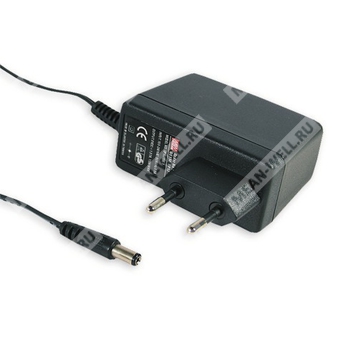

GS15E-6P1J - сетевой AC-DC адаптер 15 Вт с выходом 24 В постоянного тока и вилкой P1J.
Расшифровка партномера
| Элемент партномера |
Расшифровка |
| GS15E |
Серия промышленных настенных AC-DC адаптеров мощностью 15 Вт |
| 6 |
Выходное напряжение 24 В |
| P1J |
Стандартный тип выходного DC-разъёма, штекер 2,1 × 5,5 × 11 мм, тип C+, tuning fork |
Назначение
GS15E-6P1J представляет собой высоконадежный настенный источник питания переменного/постоянного тока с одним выходом, предназначенный для питания промышленной, телекоммуникационной и потребительской электроники. Устройство выполнено в классе II, оснащено европейской двухконтактной сетевой вилкой и рассчитано на универсальный диапазон входного напряжения.
Особенности
- Универсальный вход переменного тока, полный диапазон.
- Европейская двухконтактная вилка, изделие класса II.
- Потребление без нагрузки менее 0,075 Вт.
- Уровень энергоэффективности VI.
- Соответствие требованиям EU ErP и Code of Conduct версии 5.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Полностью закрытый пластиковый корпус.
- Соответствие требованиям LPS.
- Доступны различные сменные DC-разъёмы через аксессуары или кастомизацию.
- Двухлетний гарантийный срок.
Области применения
- Потребительские электронные устройства.
- Телекоммуникационное оборудование.
- Офисное оборудование и инфраструктура.
- Промышленное оборудование.
Описание
GS15E — это высоконадежная серия настенных одно-выходных зелёных адаптеров мощностью 15 Вт. Данное изделие относится к источникам питания класса II без защитного заземления, оснащено стандартной европейской сетевой вилкой с двумя контактами и работает в диапазоне входного напряжения от 90 до 264 В AC. Серия включает модели с выходным напряжением от 5 до 48 В DC, что позволяет применять её в различных типах электронной аппаратуры.
Для серии характерны КПД до 87% и крайне низкое потребление в режиме холостого хода, ниже 0,075 Вт. Это обеспечивает соответствие требованиям EU ErP и Code of Conduct версии 5. Дополнительно корпус из огнестойкого пластика 94V-0 обеспечивает двойную изоляцию и повышенную электробезопасность. Серия сертифицирована по международным требованиям безопасности.
Электрические параметры
| Параметр |
Значение для GS15E-6P1J |
| Выходное напряжение |
24 В DC |
| Номинальный ток |
0,625 А |
| Диапазон тока |
0 ~ 0,625 А |
| Номинальная мощность |
15 Вт |
| Пульсации и шум, не более |
150 мВ п-п |
| Допуск по выходному напряжению |
±2,0% |
| Стабилизация по линии |
±0,5% |
| Стабилизация по нагрузке |
±2,0% |
| Время установки, нарастания, удержания |
3000 мс, 50 мс, 10 мс при полной нагрузке |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
90 ~ 264 В AC, 135 ~ 370 В DC |
| Диапазон частоты |
47 ~ 63 Гц |
| Входной ток |
0,4 А / 100 В AC |
| Пусковой ток, холодный старт |
30 А / 115 В AC; 50 А / 230 В AC |
| Ток утечки |
0,25 мА / 240 В AC |
| Эффективность типовая |
87% |
Защиты
| Вид защиты |
Параметры срабатывания |
Тип защиты |
| Перегрузка |
105 ~ 250% от номинальной выходной мощности |
Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
>120% от номинального выходного напряжения |
Ограничение стабилитроном |
Условия эксплуатации и окружающая среда
| Параметр |
Значение |
| Рабочая температура |
0 ~ +50 °C |
| Рабочая влажность |
20% ~ 90% RH, без конденсации |
| Температура хранения и влажность |
-20 ~ +85 °C, 10% ~ 95% RH, без конденсации |
| Температурный коэффициент |
±0,03% / °C (0 ~ 40 °C) |
| Вибростойкость |
10 ~ 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
| Диаграмма дерейтингa |
Снижение нагрузки при температуре окружающей среды выше 40 °C; при 50 °C допустимая нагрузка 70% |
Электробезопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
TUV BS EN/EN62368-1, EAC TP TC 004 |
| Испытательное напряжение |
I/P-O/P: 3 кВ AC |
| Сопротивление изоляции |
I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Параметр ЭМС |
Стандарт |
Уровень / примечание |
| Проводимые помехи |
BS EN/EN55032 (CISPR32) |
Класс B |
| Излучаемые помехи |
BS EN/EN55032 (CISPR32) |
Класс B |
| Гармонический ток |
BS EN/EN61000-3-2 |
Класс A |
| Фликер напряжения |
BS EN/EN61000-3-3 |
— |
| Параметр ЭМС устойчивости |
Стандарт |
Уровень / примечание |
| Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное поле |
BS EN/EN61000-4-3 |
Уровень 2, 3 В/м |
| Быстрые переходные процессы |
BS EN/EN61000-4-4 |
Уровень 2, 1 кВ |
| Проведённая помехоустойчивость |
BS EN/EN61000-4-6 |
Уровень 3, 3 В |
| Импульсные перенапряжения |
BS EN/EN61000-4-5 |
Уровень 3, 1 кВ L-N |
| Магнитное поле |
BS EN/EN61000-4-8 |
Уровень 1, 1 А/м |
| Провалы и прерывания напряжения |
BS EN/EN61000-4-11 |
>95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
Механические параметры
| Параметр |
Значение |
| Габариты |
34 × 71 × 50 мм (Д × Ш × В) |
| Масса |
180 г |
| Упаковка |
60 шт. / 12 кг / картонная коробка |
| Тип сетевой вилки |
2-контактная европейская |
| Тип выходного разъёма |
P1J |
| Стандартный выходной штекер |
2,1 × 5,5 × 11 мм |
| Полярность |
Центральный контакт положительный |
| Длина выходного кабеля |
1200 мм +150 / -0 мм |
MTBF
| Параметр |
Значение |
| Наработка на отказ |
500 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Примечания
- Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке, температуре окружающей среды 25 °C и относительной влажности 70%.
- Выходное напряжение измеряется на конце штекера при 50% нагрузки.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконечной емкостью 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, стабилизацию по линии и стабилизацию по нагрузке.
- Стабилизация по линии измеряется от низкого уровня сети к высокому при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 0% до 100% номинальной нагрузки.
- Источник питания рассматривается как независимое изделие, однако конечное оборудование должно повторно подтвердить соответствие всей системы требованиям ЭМС.
