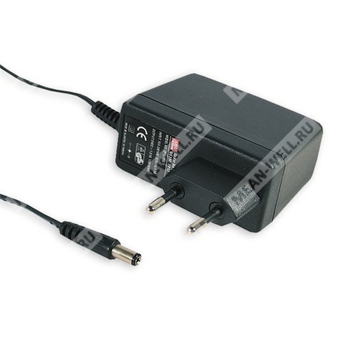

GS15E-8P1J - настенный AC-DC адаптер питания 15 Вт с фиксированным выходом 48 В постоянного тока.
Расшифровка партномера
| Обозначение |
Значение |
| GS15E |
Серия сетевых AC-DC адаптеров, настенное исполнение, 2-контактная EURO вилка, класс II (без защитного заземления) |
| -8 |
Номинальное выходное напряжение 48 В DC (модель GS15E-8) |
| P1J |
Тип DC-штекера стандартного исполнения: 2.1⌀ x 5.5⌀ x 11 мм, «tuning fork»; полярность: центр «+» |
Назначение и общие сведения
- Одноканальный сетевой адаптер питания для промышленного и общего применения.
- Полный диапазон входного напряжения, настенное исполнение с 2-контактной европейской вилкой.
- Класс II (двойная изоляция, без FG).
- Уровень энергоэффективности: Level VI.
- Соответствие EU ErP и Code of Conduct (CoC) Version 5.
- Потребление без нагрузки: < 0.075 Вт.
- Защиты: короткое замыкание / перегрузка / перенапряжение.
- Пластиковый корпус, материал с классом горючести 94V-0 (указано для серии).
- MTBF: 500 000 ч мин. (MIL-HDBK-217F, 25℃).
Выходные параметры (GS15E-8P1J)
| Параметр |
Значение |
| Выходное напряжение (номинал) |
48 В DC |
| Номинальный выходной ток |
0.31 А |
| Диапазон выходного тока |
0…0.31 А |
| Номинальная выходная мощность |
15 Вт |
| Пульсации и шум (макс.) |
240 мВп-п |
| Допуск выходного напряжения |
±2.0% |
| Стабилизация по сети |
±0.5% |
| Стабилизация по нагрузке |
±2.0% |
| Время запуска / нарастания / удержания (при полной нагрузке) |
3000 мс / 50 мс / 10 мс |
| КПД (тип.) |
87% |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
90…264 В AC; 135…370 В DC |
| Диапазон частоты сети |
47…63 Гц |
| Входной ток |
0.4 А при 100 В AC |
| Пусковой ток (макс.) |
Холодный старт: 30 А при 115 В AC; 50 А при 230 В AC |
| Ток утечки (макс.) |
0.25 мА при 240 В AC |
Защиты
| Функция |
Порог / режим |
| Перегрузка |
105…250% от номинальной выходной мощности; тип защиты: «hiccup», автовосстановление после устранения неисправности |
| Перенапряжение на выходе |
>120% от номинального выходного напряжения; тип защиты: ограничение стабилитроном (zener clamp) |
Электрическая прочность изоляции
| Параметр |
Значение |
| Испытательное напряжение изоляции (вход-выход) |
3 кВ AC |
| Сопротивление изоляции (вход-выход) |
100 МОм / 500 В DC / 25℃ / 70% RH |
Условия эксплуатации и механическая стойкость
| Параметр |
Значение |
| Рабочая температура |
0…+50℃ (с учетом кривой снижения нагрузки) |
| Рабочая влажность |
20…90% RH, без конденсации |
| Температура и влажность хранения |
-20…+85℃; 10…95% RH, без конденсации |
| Температурный коэффициент |
±0.03%/℃ (0…40℃) |
| Вибрация |
10…500 Гц, 2G, 10 мин/цикл, суммарно 60 мин по осям X, Y, Z |
Соответствие безопасности и ЭМС
| Раздел |
Параметр |
Норма / уровень |
| Безопасность |
Стандарты |
TUV BS EN/EN62368-1, EAC TP TC 004 |
| ЭМС (излучение) |
Проводимые и излучаемые помехи |
BS EN/EN55032 (CISPR32), Class B |
| ЭМС (излучение) |
Гармонические составляющие тока |
BS EN/EN61000-3-2, Class A |
| ЭМС (излучение) |
Фликер/изменения напряжения |
BS EN/EN61000-3-3 |
| ЭМС (устойчивость) |
ЭСР |
BS EN/EN61000-4-2; уровень 3: 8 кВ (воздух), уровень 2: 4 кВ (контакт) |
| ЭМС (устойчивость) |
Устойчивость к радиочастотному полю |
BS EN/EN61000-4-3; уровень 2: 3 В/м |
| ЭМС (устойчивость) |
Быстрые переходные процессы (EFT) |
BS EN/EN61000-4-4; уровень 3: 1 кВ (L-N) |
| ЭМС (устойчивость) |
Наведенные радиочастотные помехи |
BS EN/EN61000-4-6; уровень 2: 3 В |
| ЭМС (устойчивость) |
Импульсные перенапряжения (Surge) |
BS EN/EN61000-4-5; уровень 2: 1 кВ |
| ЭМС (устойчивость) |
Магнитное поле промышленной частоты |
BS EN/EN61000-4-8; уровень 1: 1 А/м |
| ЭМС (устойчивость) |
Провалы/прерывания напряжения |
BS EN/EN61000-4-11; >95% провал 0.5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
Механические параметры и подключение
| Параметр |
Значение |
| Габариты (Д x Ш x В) |
34 x 71 x 50 мм |
| DC-штекер (стандарт) |
P1J: OD 5.5 мм, ID 2.1 мм, длина 11±0.5 мм |
| Полярность DC-штекера |
Внутренний контакт: «+», наружный контакт: «-» |
| Входное подключение |
2-контактная EURO вилка |
| Кабель (для 18…48 В) |
UL2468, 24AWG, 1800 +150/-0 мм |
Примечания
- Все параметры указаны при входе 230 В AC, номинальной нагрузке, температуре окружающей среды 25℃ и влажности 70% RH.
- Выходное напряжение DC: значение установлено в точке измерения на контактах штекера при нагрузке 50%.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12" с оконечиванием конденсаторами 0.1 мкФ и 47 мкФ.
- Допуск выходного напряжения включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
- Стабилизация по сети измеряется при переходе от минимального к максимальному входному напряжению при номинальной нагрузке.
- Стабилизация по нагрузке измеряется при изменении нагрузки от 0% до 100% номинала.
- Источник питания рассматривается как самостоятельный узел; конечное оборудование должно повторно подтвердить соответствие системы требованиям по ЭМС. Для методики испытаний следует обратиться к руководству по ЭМИ-испытаниям компонентных источников питания.
