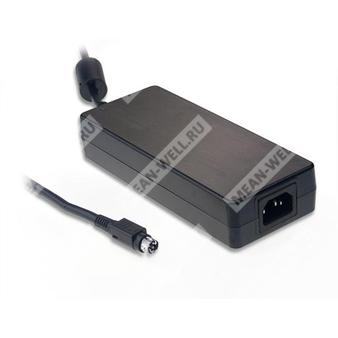

GS160A12-R7B - AC-DC промышленный адаптер 160 Вт с универсальным входом, активной коррекцией коэффициента мощности и защитами.
GS160A12-R7B — промышленный AC-DC адаптер серии GS160 мощностью до 160 Вт, предназначенный для питания нагрузок с выходным напряжением 12 В постоянного тока. Изделие выполнено в полностью закрытом пластиковом корпусе, поддерживает универсальный сетевой вход, оснащено активной коррекцией коэффициента мощности, светодиодной индикацией включения и набором встроенных защит.
Расшифровка партномера
| Обозначение | Расшифровка |
| GS | Серия источников питания Mean Well GS |
| 160 | Номинальная мощность серии 160 Вт |
| A12 | Выходное напряжение 12 В постоянного тока |
| R7B | Исполнение с выходным разъёмом DIN 4 pin с фиксацией, вариант подключения по механической спецификации R7B |
Основные особенности
- Универсальный вход переменного тока, полный диапазон.
- Встроенная активная коррекция коэффициента мощности.
- Потребление мощности без нагрузки менее 0,5 Вт.
- Энергоэффективность уровня V.
- Соответствие требованиям EISA 2007, NRCan, AU/NZ MEPS и EU ErP.
- 3-контактный сетевой вход IEC320-C14.
- Класс I по электробезопасности, с защитным заземляющим контактом.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Полностью закрытый пластиковый корпус.
- Светодиодный индикатор наличия питания.
Выходные параметры
| Параметр | Значение |
| Модель безопасности | GS160A12 |
| Номинальное выходное напряжение | 12 В |
| Диапазон выходного тока | 0 ~ 11,5 А |
| Номинальный выходной ток | 11,5 А |
| Номинальная мощность | 138 Вт |
| Пульсации и шум | 80 мВп-п |
| Допуск по выходному напряжению | ±5,0% |
| Регулирование по линии | ±1,0% |
| Регулирование по нагрузке | ±5,0% |
| Перегрузочная способность | 105 ~ 135% от номинальной выходной мощности |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В переменного тока / 120 ~ 370 В постоянного тока |
| Частота сети | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,95 при 230 В AC; PF > 0,98 при 115 В AC, при полной нагрузке |
| Потребляемый ток | 1,85 А при 115 В AC / 1 А при 230 В AC |
| Пусковой ток | 120 А при 230 В AC |
| Ток утечки | 0,75 мА при 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 105 ~ 135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 105 ~ 135% от номинального выходного напряжения |
| Тип защиты от перенапряжения | Выключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | 90℃ ±10℃ (RTH2), контроль по внутренней температуре окружающей среды |
| Тип защиты от перегрева | Выключение выходного напряжения, восстановление после повторного включения питания |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30 ~ +70℃, с учетом дерейтирования |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85℃, 10% ~ 95% RH |
| Температурный коэффициент | ±0,03% / ℃ (0 ~ 50℃) |
| Вибрация | 10 ~ 500 Гц, 2 G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, CSA C22.2, TUV EN60950-1, PSE J60950-1 (кроме 48 В) |
| Испытательное напряжение изоляции | Вход-выход: 3 кВ AC |
| Сопротивление изоляции | Вход-выход: 100 МОм / 500 В DC / 25℃ / 70% RH |
| ЭМС-излучение | Соответствие EN55032 class B, EN61000-3-2,3, FCC PART 15 / CISPR22 class B |
| ЭМС-устойчивость | Соответствие EN61000-4-2,3,4,5,6,8,11, уровень light industry, критерий A |
Надежность и конструктивные данные
| Параметр | Значение |
| MTBF | 290,3 тыс. часов минимум, MIL-HDBK-217F (25℃) |
| Габаритные размеры | 175 × 72 × 35 мм (Д × Ш × В) |
| Масса | 0,66 кг |
| Упаковка | 20 шт.; 14,2 кг; 0,85 куб. фута |
Механическая спецификация
| Параметр | Значение |
| Исполнение корпуса | GS160A |
| Длина кабеля | 1200 ± 50 мм |
| Тип кабеля | UL2464 18AWG × 4 жилы |
| Выходной разъём | Стандартный: силовой DIN 4 pin с фиксатором, эквивалент KYCON KPPX-4P |
| Назначение контактов | 1,4 — +V; 2,3 — -V |
| Связь с защитным проводником | -V соединён с AC FG |
Примечания
| 1 | Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке, температуре окружающей среды 25℃ и относительной влажности 70%. |
| 2 | Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, завершённой конденсаторами 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает погрешность установки, регулирование по линии и регулирование по нагрузке. |
| 4 | Регулирование по линии измеряется при переходе от низкого к высокому входному напряжению при номинальной нагрузке. |
| 5 | Время установки измеряется при первом холодном пуске. Повторное включение/выключение источника питания может увеличить время установки. |
| 6 | При низком входном напряжении может потребоваться дерейтирование. Следует учитывать дерейтирующую кривую. |
| 7 | Источник питания рассматривается как компонент, устанавливаемый в конечное изделие; конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС. |
