GS160A15-R7B - 160-Вт AC/DC промышленный адаптер с выходом 15 В постоянного тока и универсальным входом.
Назначение: источник питания промышленного исполнения для преобразования сетевого переменного/постоянного напряжения в стабилизированное выходное напряжение 15 В.
Расшифровка партномера
| Позиция | Расшифровка |
| GS | Серия промышленного AC/DC адаптера Mean Well |
| 160 | Номинальная мощность 160 Вт |
| A15 | Выходное напряжение 15 В |
| R7B | Исполнение с сетевой вилкой для подключения к IEC320-C14 и выходным разъёмом питания DIN 4 pin с фиксацией |
Основные особенности
- Универсальный вход переменного тока и полный диапазон работы.
- Встроенная схема активной коррекции коэффициента мощности.
- Потребление холостого хода менее 0,5 Вт.
- Энергоэффективность уровня V.
- Соответствие требованиям EISA 2007, NRCan, AU/NZ MEPS и EU ErP.
- 3-контактный входной разъём переменного тока IEC320-C14.
- Класс I по электробезопасности, с заземляющим контактом.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Полностью закрытый пластиковый корпус.
- Светодиодная индикация наличия питания.
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В переменного тока / 120 ~ 370 В постоянного тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности, тип. | PF > 0,95 при 230 В переменного тока; PF > 0,98 при 115 В переменного тока, при полной нагрузке |
| Потребляемый ток | 1 А при 230 В переменного тока |
| Пусковой ток, макс. | 120 А при 230 В переменного тока |
| Ток утечки, макс. | 0,75 мА при 240 В переменного тока |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 15 В постоянного тока |
| Диапазон выходного напряжения | 0 ~ 9,6 А |
| Номинальный выходной ток | 9,6 А |
| Номинальная выходная мощность, макс. | 144 Вт |
| Пульсации и шум, макс. | 100 мВп-п |
| Допуск выходного напряжения | ±5,0% |
| Линейная стабилизация | ±1,0% |
| Стабилизация по нагрузке | ±5,0% |
Динамические характеристики
| Параметр | Значение |
| Время установки, запуск, нарастание | 2500 мс, 20 мс / 115 В переменного тока при полной нагрузке |
| Время удержания | 20 мс / 115 В переменного тока при полной нагрузке; 20 мс / 230 В переменного тока |
Защита
| Параметр | Значение |
| Перегрузка | 105 ~ 135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 105 ~ 135% от номинального выходного напряжения |
| Тип защиты от перенапряжения | Отключение выходного напряжения, повторное включение для восстановления |
| Перегрев | 90 ℃ ±10 ℃ (RTH2), контроль по внутренней температуре окружающей среды |
| Тип защиты от перегрева | Отключение выходного напряжения, повторное включение для восстановления |
Электробезопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В постоянного тока / 25 ℃ / 70% RH |
| Стандарты безопасности | UL60950-1, CSA C22.2, TUV EN60950-1, PSE J60950-1 (кроме 48 В) approved |
| Эмиссия ЭМС | EN55032 class B, EN61000-3-2,3, FCC PART 15 / CISPR22 class B |
| Помехоустойчивость ЭМС | EN61000-4-2,3,4,5,6,8,11, уровень light industry, критерий A |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30 ~ +70 ℃ |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 ℃, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03% / ℃ (0 ~ 50 ℃) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, по 60 мин. вдоль осей X, Y, Z |
Надёжность и конструкция
| Параметр | Значение |
| MTBF | 290,3 тыс. ч минимум, MIL-HDBK-217F (25 ℃) |
| Габариты | 175 × 72 × 35 мм (Д × Ш × В) |
| Масса | 0,66 кг |
| Упаковка | 20 шт. / 14,2 кг / 0,85 CUFT |
Подключение
| Параметр | Значение |
| Входной разъём | 3-контактный IEC320-C14 |
| Выходной штекер | Стандартный разъём питания DIN 4 pin с фиксацией, эквивалент KYCON KPPX-4P |
| Кабель | UL2464 18AWG × 4C, длина 1200 ±50 мм |
| Назначение контактов | 1,4 — +V; 2,3 — -V; -V соединён с AC FG |
Примечания
| № | Содержание |
| 1 | Все параметры указаны при входном напряжении 230 В переменного тока, номинальной нагрузке, температуре окружающей среды 25 ℃ и влажности 70% RH. |
| 2 | Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, завершённой конденсатором 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке. |
| 4 | Линейная стабилизация измеряется при переходе от минимального к максимальному входному напряжению при номинальной нагрузке. |
| 5 | Время установки измеряется при первом холодном запуске. Повторное включение и выключение источника питания может увеличить это время. |
| 6 | При пониженном входном напряжении может потребоваться снижение нагрузки. Следует учитывать кривую дерейтинга. |
| 7 | Источник питания рассматривается как компонент, устанавливаемый в конечное изделие; конечное изделие должно быть повторно подтверждено на соответствие требованиям ЭМС. |
Внешние характеристики

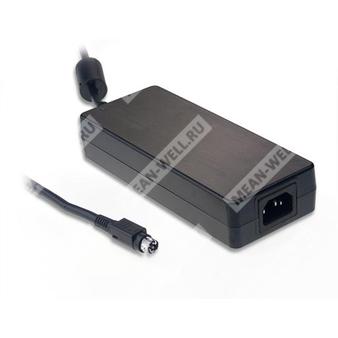

Устройство выполнено в закрытом пластиковом корпусе с индикатором наличия питания. Конструкция ориентирована на промышленное применение, включая работу в расширенном диапазоне входного напряжения, устойчивость к электромагнитным воздействиям и наличие полного набора защит.
Назначение в системе
GS160A15-R7B применяется как готовый внешний AC/DC источник питания для промышленной аппаратуры, телекоммуникационных и электронных систем, где требуется стабилизированное напряжение 15 В при мощности до 144 Вт, высокий коэффициент мощности и компактное исполнение.
