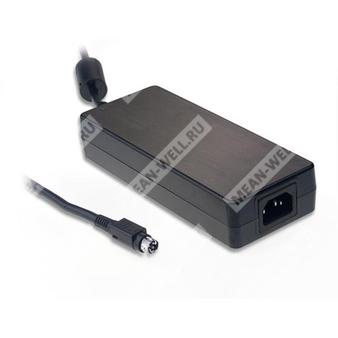

GS160A20-R7B - 160-ваттный AC-DC промышленный адаптер с активной коррекцией коэффициента мощности и защитами по выходу.
Назначение: источник питания переменного/постоянного тока промышленного исполнения для питания нагрузок с напряжением 20 В.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| Серия | GS160 | Серия промышленных AC-DC адаптеров мощностью 160 Вт |
| Выходное напряжение | A20 | Номинальное выходное напряжение 20 В |
| Исполнение | R7B | Исполнение с 4-контактным разъёмом питания DIN с фиксатором |
Основные особенности
- Универсальный вход переменного тока с полным диапазоном.
- Встроенная активная коррекция коэффициента мощности.
- Потребление мощности без нагрузки менее 0,5 Вт.
- Энергоэффективность уровня V.
- Соответствие требованиям EISA 2007, NRCan, AU/NZ MEPS и EU ErP.
- 3-контактный сетевой вход IEC320-C14.
- Класс I по электробезопасности, с заземляющим контактом.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Полностью закрытый пластиковый корпус.
- Светодиодный индикатор включения.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 20 В |
| Номинальный выходной ток | 8 А |
| Диапазон регулировки тока | 0 – 8 А |
| Номинальная мощность | 160 Вт |
| Пульсации и шум, максимум | 150 мВп-п |
| Допуск по выходному напряжению | ±4,0% |
| Стабилизация по линии | ±1,0% |
| Стабилизация по нагрузке | ±4,0% |
| Время запуска, нарастания | 2000 мс, 20 мс / 230 В AC |
| Время запуска, нарастания | 2500 мс, 20 мс / 115 В AC при полной нагрузке |
| Время удержания | 20 мс / 230 В AC |
| Время удержания | 20 мс / 115 В AC при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85 – 264 В AC |
| Диапазон входного напряжения | 120 – 370 В DC |
| Диапазон частоты | 47 – 63 Гц |
| Коэффициент мощности, тип. | PF > 0,95 при 230 В AC и полной нагрузке |
| Коэффициент мощности, тип. | PF > 0,98 при 115 В AC и полной нагрузке |
| КПД, тип. | 92% |
| Входной ток | 1,85 А / 115 В AC |
| Входной ток | 1 А / 230 В AC |
| Пусковой ток, максимум | 120 А / 230 В AC |
| Ток утечки, максимум | 0,75 мА / 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 105 – 135% от номинальной выходной мощности |
| Тип защиты при перегрузке | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 105 – 135% от номинального выходного напряжения |
| Тип защиты при перенапряжении | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | 90℃ ±10℃ (RTH2), контроль по внутренней температуре окружающей среды |
| Тип защиты при перегреве | Отключение выходного напряжения, восстановление после повторного включения питания |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции вход-выход | 3 кВ AC |
| Сопротивление изоляции вход-выход | 100 МОм / 500 В DC / 25℃ / 70% RH |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30 ... +70℃ |
| Рабочая влажность | 20% ... 90% RH, без конденсации |
| Температура и влажность хранения | -20 ... +85℃, 10% ... 95% RH |
| Температурный коэффициент | ±0,03% / ℃ (0 ... 50℃) |
| Вибрация | 10 – 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Надёжность
| Параметр | Значение |
| MTBF | 290,3 тыс. ч минимум, MIL-HDBK-217F (25℃) |
Размеры и масса
| Параметр | Значение |
| Габаритные размеры | 175 × 72 × 35 мм (Д × Ш × В) |
| Масса | 0,66 кг |
| Упаковка | 20 шт. / 14,2 кг / 0,85 куб. фута |
Подключение
| Параметр | Значение |
| Разъём | Стандартный разъём питания DIN 4 pin с фиксатором, эквивалент KYCON KPPX-4P |
| Назначение контактов | 1, 4 — +V |
| Назначение контактов | 2, 3 — -V |
| Подключение земли | -V соединён с AC FG |
| Кабель | UL2464 18AWG × 4C, 1200 ± 50 мм |
ЭМС и стандарты безопасности
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, CSA C22.2, TUV EN60950-1, PSE J60950-1 (кроме 48 В) — одобрено |
| Эмиссия ЭМС | Соответствие EN55032 class B, EN61000-3-2,3, FCC PART 15 / CISPR22 class B |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2,3,4,5,6,8,11, уровень light industry, критерий A |
Примечания
1. Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке, температуре окружающей среды 25℃ и влажности 70% RH.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконцованной конденсатором 0,1 мкФ и 47 мкФ.
3. Допуск включает уставку, стабилизацию по линии и стабилизацию по нагрузке.
4. Стабилизация по линии измеряется при переходе от низкого входного напряжения к высокому при номинальной нагрузке.
5. Время установки измеряется при первом холодном запуске. Повторное включение питания может увеличить время установки.
6. При пониженном входном напряжении может потребоваться снижение нагрузки; см. кривую дерейтингa.
7. Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование; конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
Функциональные и эксплуатационные особенности
- Промышленный адаптер AC-DC мощностью 160 Вт.
- Универсальный сетевой вход.
- Активная коррекция коэффициента мощности для снижения реактивной составляющей тока.
- Низкое потребление в режиме холостого хода.
- Предусмотрены защиты, характерные для промышленного источника питания.
- Исполнение в закрытом пластиковом корпусе для встраивания в конечное оборудование.
