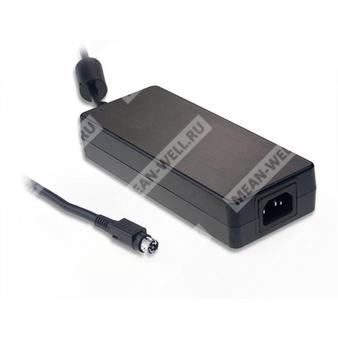

GS160A24-R7B - промышленный AC-DC адаптер мощностью 160 Вт для питания нагрузок с выходным напряжением 24 В.
Расшифровка партномера
| Позиция | Значение |
| GS | Серия промышленных адаптеров Mean Well |
| 160 | Номинальная мощность 160 Вт |
| A24 | Выходное напряжение 24 В |
| R7B | Исполнение с выходным разъёмом DIN 4 pin с фиксацией |
Краткое описание
GS160A24-R7B представляет собой промышленный AC-DC адаптер серии GS160 с универсальным входом, активной коррекцией коэффициента мощности и выходом 24 В постоянного тока. Изделие предназначено для питания промышленной и электронной аппаратуры, требующей стабилизированного источника питания с высокой энергоэффективностью, защитами и компоновкой в полностью закрытом пластиковом корпусе.
Особенности
- Универсальный вход переменного тока / полный диапазон.
- Встроенная активная коррекция коэффициента мощности.
- Потребление мощности без нагрузки менее 0,5 Вт.
- Энергоэффективность уровня VI.
- Соответствие требованиям EISA 2007, NRCan, AU/NZ MEPS и EU ErP.
- 3-контактный входной разъём IEC320-C14.
- Класс I по электробезопасности с защитным заземлением.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Полностью закрытый пластиковый корпус.
- Светодиодный индикатор включения.
Параметры
Выход
| Параметр | Значение |
| Партномер | GS160A24-R7B |
| Серия | GS160A24-R7B |
| Тип модели по безопасности | GS160A24 |
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 6,67 А |
| Диапазон выходного тока | 0 ~ 6,67 А |
| Номинальная мощность | 160 Вт |
| Пульсации и шум | 180 мВп-п |
| Допуск по напряжению | ±3,0% |
| Регулирование по линии | ±1,0% |
| Регулирование по нагрузке | ±3,0% |
| Установка и время нарастания | 2500 мс, 20 мс / 115 В AC; 2000 мс, 20 мс / 230 В AC |
| Время удержания | 20 мс / 115 В AC; 20 мс / 230 В AC при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В AC; 120 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности тип. | PF > 0,95 / 230 В AC; PF > 0,98 / 115 В AC при полной нагрузке |
| КПД тип. | 92,5% |
| Входной ток | 1,85 А / 115 В AC; 1 А / 230 В AC |
| Пусковой ток макс. | 120 А / 230 В AC |
| Ток утечки макс. | 0,75 мА / 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 105 ~ 135% от номинальной выходной мощности |
| Тип защиты при перегрузке | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 105 ~ 135% от номинального выходного напряжения |
| Тип защиты при перенапряжении | Выключение выходного напряжения, восстановление после повторного включения |
| Перегрев | 90℃ ±10℃, контроль по внутренней температуре |
| Тип защиты при перегреве | Выключение выходного напряжения, восстановление после повторного включения |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, CSA C22.2, TUV EN60950-1, PSE J60950-1 (кроме 48 В) |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25℃ / 70% RH |
| Эмиссия ЭМС | Соответствие EN55032 class B, EN61000-3-2,3, FCC PART 15 / CISPR22 class B |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2,3,4,5,6,8,11, уровень light industry, критерий A |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30 ~ +70℃ |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85℃; 10 ~ 95% RH |
| Температурный коэффициент | ±0,03% / ℃ (0 ~ 50℃) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
Надёжность, размеры и упаковка
| Параметр | Значение |
| MTBF | 290,3 тыс. ч минимум, MIL-HDBK-217F (25℃) |
| Габариты | 175 × 72 × 35 мм (Д × Ш × В) |
| Масса | 0,66 кг |
| Упаковка | 20 шт. / 14,2 кг / 0,85 CUFT |
Подключение
| Параметр | Значение |
| Входной разъём | 3-контактный сетевой ввод IEC320-C14 |
| Выходной разъём | Стандартный DIN 4 pin с фиксацией, аналог KYCON KPPX-4P |
| Назначение контактов 1, 4 | +V |
| Назначение контактов 2, 3 | -V |
| Заземление корпуса | -V соединён с AC FG |
| Кабель | UL2464 18AWG × 4C, 1200 ± 50 мм |
Примечания
| 1 | Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке, температуре окружающей среды 25℃ и влажности 70% RH. |
| 2 | Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, нагруженной конденсаторами 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает установочный допуск, регулирование по линии и регулирование по нагрузке. |
| 4 | Регулирование по линии измеряется от минимального до максимального уровня входного напряжения при номинальной нагрузке. |
| 5 | Время установления измеряется при первом холодном запуске. Повторное включение питания может увеличить это время. |
| 6 | При низком входном напряжении может потребоваться снижение выходной нагрузки; необходимо учитывать кривую дерейтирования. |
| 7 | Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование; требуется повторная проверка соответствия ЭМС конечного изделия. |
Назначение
Источник питания для промышленной автоматики, электронной аппаратуры и иных нагрузок, требующих стабилизированного напряжения 24 В постоянного тока при мощности до 160 Вт.
