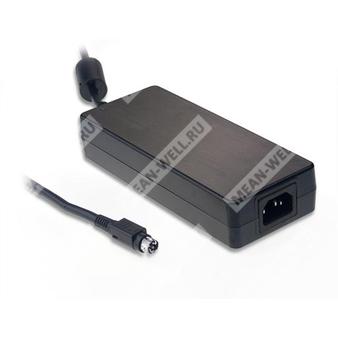

GS160A48-R7B - 160-ваттный AC/DC промышленный адаптер с выходом 48 В, активной коррекцией коэффициента мощности и защитами.
GS160A48-R7B — промышленный AC/DC адаптер серии GS160 с универсальным входом, выходным напряжением 48 В и мощностью до 160 Вт. Предназначен для питания промышленной аппаратуры и конечных устройств, требующих стабилизированного постоянного напряжения, высокой энергоэффективности и встроенных защит.
Расшифровка партномера
| Обозначение | Расшифровка |
| GS160 | Серия промышленного AC/DC адаптера мощностью 160 Вт |
| A | Исполнение адаптера в корпусе серии GS160A |
| 48 | Номинальное выходное напряжение 48 В |
| -R7B | Исполнение с выходным разъёмом R7B и стандартной вилкой питания серии |
Основные особенности
- Универсальный вход переменного тока с полным диапазоном.
- Встроенная активная коррекция коэффициента мощности.
- Потребление на холостом ходу менее 0,5 Вт.
- Класс энергоэффективности Level V.
- Соответствие EISA 2007, NRCan, AU/NZ MEPS и EU ErP.
- 3-контактный сетевой вход IEC320-C14.
- Класс I по электробезопасности, с защитным заземлением.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Полностью закрытый пластиковый корпус.
- Светодиодный индикатор наличия питания.
- Подходит для монтажа как компонент конечного оборудования.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 48 В |
| Диапазон регулировки тока | 0 … 3,34 А |
| Номинальный ток | 3,34 А |
| Максимальная мощность | 160 Вт |
| Пульсации и шум | 240 мВ п-п |
| Допуск по выходному напряжению | ±3,0% |
| Стабилизация по сети | ±1,0% |
| Стабилизация по нагрузке | ±3,0% |
| Время запуска и нарастания | 2500 мс, 20 мс при 115 В переменного тока; 2000 мс, 20 мс при 230 В переменного тока |
| Время удержания | 20 мс при 115 В переменного тока; 20 мс при 230 В переменного тока |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85 … 264 В переменного тока; 120 … 370 В постоянного тока |
| Диапазон входной частоты | 47 … 63 Гц |
| Коэффициент мощности | >0,95 при 230 В переменного тока; >0,98 при 115 В переменного тока, при полной нагрузке |
| Потребляемый ток | 1,85 А при 115 В переменного тока; 1 А при 230 В переменного тока |
| Пусковой ток | 120 А при 230 В переменного тока |
| Ток утечки | 0,75 мА при 240 В переменного тока |
Защиты
| Параметр | Значение |
| Перегрузка | 105 … 135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 105 … 135% от номинального выходного напряжения |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | 90 °C ±10 °C, по внутренней температуре |
| Тип защиты от перегрева | Отключение выходного напряжения, восстановление после повторного включения питания |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, CSA C22.2, TUV EN60950-1, PSE J60950-1 (кроме 48 В) |
| Испытательное напряжение | Вход-выход: 3 кВ переменного тока |
| Сопротивление изоляции | Вход-выход: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия ЭМС | EN55032 класс B, EN61000-3-2,3, FCC Part 15 / CISPR22 класс B |
| Помехоустойчивость ЭМС | EN61000-4-2,3,4,5,6,8,11; уровень light industry, критерий A |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30 … +70 °C |
| Рабочая влажность | 20 … 90% RH, без конденсации |
| Температура и влажность хранения | -20 … +85 °C, 10 … 95% RH |
| Температурный коэффициент | ±0,03% / °C (0 … 50 °C) |
| Вибрация | 10 … 500 Гц, 2G, 10 минут/цикл, в течение 60 минут по осям X, Y, Z |
Надёжность
| Параметр | Значение |
| MTBF | 290,3 тыс. ч минимум, по MIL-HDBK-217F (25 °C) |
Механические параметры
| Параметр | Значение |
| Габариты | 175 × 72 × 35 мм (Д × Ш × В) |
| Масса | 0,66 кг |
| Упаковка | 20 шт.; 14,2 кг; 0,85 CUFT |
| Корпус | Полностью закрытый пластиковый |
Подключение
| Параметр | Значение |
| Сетевой вход | IEC320-C14, 3-контактный |
| Разъём выхода | Стандартный DIN-разъём питания 4 pin с фиксатором, эквивалент KYCON KPPX-4P |
| Кабель | UL2464 18AWG × 4C, 1200 ±50 мм |
| Назначение выводов | 1,4 — +V; 2,3 — -V; -V соединён с защитным заземлением |
Примечания
1. Все параметры нормированы при входном напряжении 230 В переменного тока, номинальной нагрузке, температуре окружающей среды 25 °C и влажности 70% RH.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсатором 0,1 мкФ и 47 мкФ.
3. Допуск включает в себя допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
4. Стабилизация по сети измеряется при переходе от низкого сетевого напряжения к высокому при номинальной нагрузке.
5. Время установки измеряется при первом холодном пуске. Повторное включение питания может увеличить время установки.
6. При пониженном входном напряжении может потребоваться снижение нагрузки; подробности определяются по кривой снижения нагрузки.
7. Источник питания рассматривается как компонент, устанавливаемый в конечное изделие. Конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
