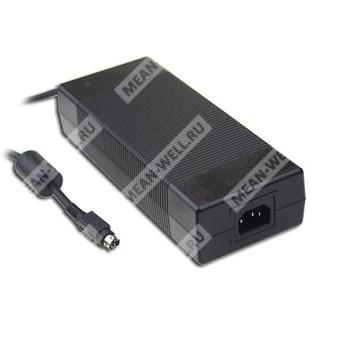

GS220A12-R7B - промышленный AC-DC адаптер мощностью 220 Вт с выходным напряжением 12 В для оборудования автоматизации.
Краткое назначение: источник питания переменного/постоянного тока для промышленной электроники и систем автоматизации с универсальным входом, активной коррекцией коэффициента мощности и полным набором защит.
Расшифровка партномера
| Позиция | Расшифровка |
| GS | Серия источников питания Mean Well GS |
| 220 | Номинальная мощность 220 Вт |
| A12 | Выходное напряжение 12 В |
| R7B | Исполнение с разъёмом питания DIN 4 pin с фиксацией, тип R7B |
Общее описание
GS220A12-R7B представляет собой закрытый сетевой AC-DC адаптер промышленного класса серии GS220 с выходом 12 В и мощностью до 220 Вт. Устройство рассчитано на питание нагрузки от универсальной сети переменного тока или источника постоянного тока, оснащено встроенной активной коррекцией коэффициента мощности, имеет низкое потребление холостого хода и соответствует требованиям по электромагнитной совместимости для промышленной и бытовой среды.
Корпус выполнен в полностью закрытом пластиковом исполнении. На выходе предусмотрен кабель с разъёмом питания DIN 4 pin с фиксацией. По конструкции изделие относится к компонентам, предназначенным для установки в конечное оборудование.
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Встроенная активная коррекция коэффициента мощности.
- Потребление мощности без нагрузки менее 0,5 Вт.
- Энергоэффективность уровня 5.
- Соответствие требованиям EISA 2007, NRCan, AU/NZ MEPS и EU ErP.
- 3-контактный сетевой вход IEC320-C14.
- Класс I по электробезопасности, с заземляющим контактом.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Полностью закрытый пластиковый корпус.
- Светодиодный индикатор включения.
- Промышленное исполнение для установки в конечное оборудование.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Диапазон регулирования выходного напряжения | 0 ~ 15 В |
| Номинальный ток | 15 А |
| Диапазон выходного тока | 0 ~ 15 А |
| Номинальная мощность | 180 Вт |
| Максимальная мощность | 180 Вт |
| Пульсации и шум | 80 мВ п-п |
| Допуск по выходному напряжению | ±5,0% |
| Нестабильность по сети | ±1,0% |
| Нестабильность по нагрузке | ±5,0% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В AC / 127 ~ 370 В DC |
| Диапазон входной частоты | 47 ~ 63 Гц |
| Коэффициент мощности, тип. | PF > 0,91 при 230 В AC; PF > 0,98 при 115 В AC, при полной нагрузке |
| КПД, тип. | 90% |
| Входной ток, тип. | 4 А при 115 В AC; 2 А при 230 В AC |
| Пусковой ток, макс. | 120 А при 230 В AC |
| Ток утечки, макс. | 1,5 мА при 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 105 ~ 135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 105 ~ 135% от номинального выходного напряжения |
| Тип защиты от перенапряжения | Отключение выходного напряжения, повторное включение для восстановления |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25℃ / 70% RH |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, CSA C22.2, TUV EN60950-1, CCC GB4943 approved |
| Излучение | Соответствие EN55032 class B, FCC Part 15 / CISPR22 class B, GB9254 |
| Гармонические составляющие сети | Соответствие EN61000-3-2, EN61000-3-3, GB17625.1 |
| Помехоустойчивость | Соответствие EN61000-4-2, -3, -4, -5, -6, -8, -11; уровень light industry, критерий A |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30 ~ +60℃ (см. кривую дерейтингa) |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85℃, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03% / ℃ (0 ~ 50℃) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
Надёжность
| Параметр | Значение |
| MTBF | 191,3 тыс. ч минимум, MIL-HDBK-217F (25℃) |
Габариты и масса
| Параметр | Значение |
| Габариты | 210 × 85 × 46 мм (Д × Ш × В) |
| Масса | 1,1 кг |
Подключение
| Параметр | Значение |
| Выходной разъём | Стандартный разъём питания DIN 4 pin с фиксацией, эквивалент KYCON KPPX-4P |
| Назначение выводов | 1,4 — +V; 2,3 — -V |
| Связь корпуса и земли | -V соединён с AC FG |
| Кабель | UL2464 16AWG × 4C, 1000 ±50 мм |
Упаковка
| Параметр | Значение |
| Количество в упаковке | 12 шт. |
| Масса упаковки | 14,2 кг |
| Объём упаковки | 0,73 CUFT |
Примечания
- Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке, температуре окружающей среды 25℃ и влажности 70% RH, если не оговорено иное.
- Выходное напряжение измеряется на клеммах разъёма при нагрузке 50%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, нестабильность по сети и нестабильность по нагрузке.
- Нестабильность по сети измеряется от нижнего до верхнего предела входного напряжения при номинальной нагрузке.
- Время установки измеряется при первом холодном запуске. Повторное включение питания может увеличить время установки.
- При низком входном напряжении может потребоваться дерейтинг. Следует учитывать кривую дерейтингa.
- Источник питания рассматривается как компонент, предназначенный для встраивания в конечное изделие. Конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС.
