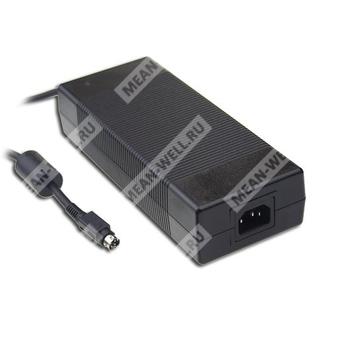

GS220A15-R7B — промышленный AC-DC адаптер мощностью 220 Вт с выходом 15 В и активным PFC.
Ниже приведено расширенное описание компонента GS220A15-R7B — полностью закрытого промышленного AC-DC адаптера для электропитания аппаратуры с одним стабилизированным выходом постоянного напряжения.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| GS | Серия источников питания Mean Well GS |
| 220 | Номинальная выходная мощность 220 Вт |
| A | Исполнение промышленного AC-DC адаптера |
| 15 | Выходное напряжение 15 В |
| R7B | Исполнение с выходным разъёмом DIN на 4 контакта с фиксацией |
Краткое назначение
Источники питания серии GS220 предназначены для преобразования сетевого переменного напряжения в стабилизированное постоянное напряжение для промышленной и электронной аппаратуры.
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Встроенная активная коррекция коэффициента мощности.
- Потребление мощности без нагрузки менее 0,5 Вт.
- Энергоэффективность класса Level V.
- Соответствие требованиям EISA 2007, NRCan, AU/NZ MEPS и EU ErP.
- 3-контактный сетевой вход IEC320-C14.
- Класс I по электробезопасности, с защитным заземляющим контактом.
- Защиты: от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Полностью закрытый пластмассовый корпус.
- Светодиодный индикатор наличия питания.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 15 В |
| Номинальный выходной ток | 13,4 А |
| Диапазон регулировки выходного тока | 0 ~ 13,4 А |
| Номинальная выходная мощность | 201 Вт |
| Пульсации и шум, максимум | 100 мВ п-п |
| Допуск выходного напряжения | ±5,0% |
| Стабилизация по сети | ±1,0% |
| Стабилизация по нагрузке | ±5,0% |
| Защита от перегрузки | 105 ~ 135% от номинальной выходной мощности; режим hiccup; автоматическое восстановление после устранения причины |
| Защита от перенапряжения | 105 ~ 135% от номинального выходного напряжения; отключение выхода; повторное включение для восстановления |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В переменного тока / 127 ~ 370 В постоянного тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности, тип. | PF > 0,91 при 230 В AC; PF > 0,98 при 115 В AC, при полной нагрузке |
| КПД, тип. | 90% |
| Потребляемый ток, тип. | 4 А при 115 В AC; 2 А при 230 В AC |
| Пусковой ток, макс. | 120 А при 230 В AC |
| Ток утечки, макс. | 1,5 мА при 240 В AC |
| Время запуска, нарастания | 2000 мс, 20 мс при 230 В AC; 2000 мс, 20 мс при 115 В AC, при полной нагрузке |
| Время удержания, тип. | 20 мс при 230 В AC; 20 мс при 115 В AC, при полной нагрузке |
Защиты
| Функция | Описание |
| Перегрузка | 105 ~ 135% от номинальной выходной мощности; автоматическое восстановление после устранения неисправности |
| Перенапряжение | 105 ~ 135% от номинального выходного напряжения; отключение выхода, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения; автоматическое восстановление после снижения температуры |
Среда эксплуатации
| Параметр | Значение |
| Рабочая температура | -30 ~ +60 °C |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03% / °C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, CSA C22.2, TUV EN60950-1, CCC GB4943 approved |
| Эмиссия | Соответствие EN55032 класс B, EN61000-3-2,3, FCC Part 15 / CISPR22 класс B, GB9254, GB17625.1 |
| Помехоустойчивость | Соответствие EN61000-4-2,3,4,5,6,8,11, уровень light industry, критерий A |
Надёжность
| Параметр | Значение |
| MTBF | 191,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габаритные размеры и конструкция
| Параметр | Значение |
| Размеры | 210 × 85 × 46 мм (Д × Ш × В) |
| Масса | 1,1 кг |
| Корпус | Полностью закрытый пластмассовый |
| Индикатор | Светодиодный индикатор питания |
| Сетевой вход | IEC320-C14, 3 контакта |
| Выходной разъём | DIN на 4 контакта с фиксацией, KYCON KPPX-4P или эквивалент |
| Длина кабеля | 1000 ± 50 мм |
| Провод кабеля | UL2464 16AWG × 4C |
| Прочее | 30 ± 3 мм |
Упаковка
| Параметр | Значение |
| Упаковка | 12 шт. / 14,2 кг / 0,73 CUFT |
Примечания
- Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке, температуре окружающей среды 25 °C и влажности 70% RH, если не оговорено иначе.
- Выходное напряжение измеряется на клеммах разъёма при 50% нагрузки.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, завершённой конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
- Стабилизация по сети измеряется при изменении входного напряжения от низкого к высокому при номинальной нагрузке.
- Время запуска измеряется при первом холодном пуске. Повторное включение питания может увеличить время запуска.
- При низком входном напряжении может потребоваться снижение нагрузки; необходимо учитывать кривую дерейтирования.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие; конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС.
