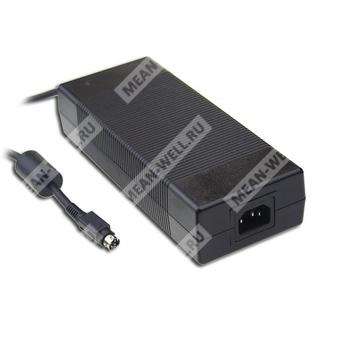

GS220A20-R7B - промышленный AC-DC адаптер 220 Вт с универсальным входом, активным PFC и защитами для питания оборудования.
GS220A20-R7B — импульсный промышленный сетевой адаптер переменного/постоянного тока мощностью до 220 Вт, предназначенный для питания электронной и промышленной аппаратуры от универсального входа 90–264 В AC или 127–370 В DC. Изделие выполнено в полностью закрытом пластиковом корпусе, имеет встроенную функцию активной коррекции коэффициента мощности, соответствует требованиям по электромагнитной совместимости и оснащено комплексом защит: от короткого замыкания, перегрузки, перенапряжения и перегрева.
Расшифровка партномера
| Позиция в обозначении |
Расшифровка |
| GS |
Серия источников питания Mean Well GS |
| 220 |
Номинальная мощность 220 Вт |
| A |
Исполнение адаптера переменного тока |
| 20 |
Выходное напряжение 20 В |
| R7B |
Вариант исполнения с выходным разъёмом DIN 4 pin с фиксатором |
Основные особенности
- Универсальный вход переменного тока с полным диапазоном.
- Встроенная активная коррекция коэффициента мощности.
- Потребление мощности без нагрузки менее 0,5 Вт.
- Класс энергоэффективности V.
- Соответствие требованиям EISA 2007, NRCan, AU/NZ MEPS и EU ErP.
- 3-контактный сетевой вход IEC320-C14.
- Класс I, с защитным заземлением.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Полностью закрытый пластиковый корпус.
- Светодиодный индикатор наличия питания.
Выход
| Параметр |
Значение для GS220A20-R7B |
| Номинальное выходное напряжение |
20 В DC |
| Номинальный выходной ток |
11 А |
| Диапазон регулировки выходного напряжения |
0 ~ 11 А |
| Номинальная мощность |
220 Вт |
| Пульсации и шум |
150 мВ п-п |
| Допуск по выходному напряжению |
±4,0% |
| Линейная стабилизация |
±1,0% |
| Нагрузочная стабилизация |
±4,0% |
| Защита от перегрузки |
105 ~ 135% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения |
105 ~ 135% от номинального выходного напряжения |
| Тип защиты от перенапряжения |
Отключение выходного напряжения, повторное включение для восстановления |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
90 ~ 264 В AC / 127 ~ 370 В DC |
| Диапазон входной частоты |
47 ~ 63 Гц |
| Коэффициент мощности, тип. |
PF > 0,91 при 230 В AC, PF > 0,98 при 115 В AC, при полной нагрузке |
| КПД, тип. |
92% |
| Входной ток, тип. |
4 А при 115 В AC / 2 А при 230 В AC |
| Пусковой ток, макс. |
120 А при 230 В AC |
| Ток утечки, макс. |
1,5 мА при 240 В AC |
Пусковые и динамические характеристики
| Параметр |
Значение |
| Время установки, нарастания |
2000 мс, 20 мс при 230 В AC; 2000 мс, 20 мс при 115 В AC, при полной нагрузке |
| Время удержания, тип. |
20 мс при 230 В AC; 20 мс при 115 В AC, при полной нагрузке |
Защита
| Вид защиты |
Характеристика |
| Короткое замыкание |
Автоматическое восстановление |
| Перегрузка |
105 ~ 135% от номинальной выходной мощности; режим hiccup |
| Перенапряжение |
105 ~ 135% от номинального выходного напряжения; отключение и повторный запуск |
| Перегрев |
Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Электромагнитная совместимость
| Параметр |
Значение |
| Стандарты безопасности |
UL60950-1, CSA C22.2, TUV EN60950-1, CCC GB4943, утверждено |
| Эмиссия |
Соответствие EN55032 класс B, EN61000-3-2,3, FCC Part 15 / CISPR22 класс B, GB9254, GB17625.1 |
| Помехоустойчивость |
Соответствие EN61000-4-2,3,4,5,6,8,11, уровень light industry, критерий A |
| Испытательное напряжение изоляции |
I/P-O/P: 3 кВ AC |
| Сопротивление изоляции |
I/P-O/P: 100 МОм / 500 В DC / 25℃ / 70% RH |
Эксплуатация и окружающая среда
| Параметр |
Значение |
| Рабочая температура |
-30 ~ +60℃ |
| Рабочая влажность |
20% ~ 90% RH, без конденсации |
| Температура и влажность хранения |
-40 ~ +85℃, 10 ~ 95% RH |
| Температурный коэффициент |
±0,03% / ℃ (0 ~ 50℃) |
| Вибрация |
10 ~ 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Надежность, размеры и упаковка
| Параметр |
Значение |
| MTBF |
191,3 тыс. ч минимум, по MIL-HDBK-217F (25℃) |
| Габариты |
210 × 85 × 46 мм (Д × Ш × В) |
| Масса |
1,1 кг |
| Упаковка |
12 шт.; 14,2 кг; 0,73 куб. фута |
Подключение
| Параметр |
Значение |
| Разъём питания |
Стандартный разъём питания DIN 4 pin с фиксатором, эквивалент KYCON KPPX-4P |
| Назначение выводов |
1, 4 — +V
2, 3 — -V
-V соединён с AC FG
|
| Кабель |
UL2464 16AWG × 4C, 1000 ±50 мм |
Примечания
- Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке, температуре окружающей среды 25℃ и влажности 70% RH, если не оговорено иначе.
- Выходное напряжение постоянного тока устанавливается в точке измерения на клеммах разъёма при нагрузке 50%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконеченной конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает уставку, линейную стабилизацию и нагрузочную стабилизацию.
- Линейная стабилизация измеряется при изменении входного напряжения от низкого к высокому при номинальной нагрузке.
- Время установки измеряется при первом холодном пуске. Повторное включение питания может увеличить время установки.
- При пониженном входном напряжении может потребоваться снижение нагрузки. Необходимо учитывать кривую дерating.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие. Конечное изделие должно быть повторно проверено на соответствие директивам EMC.
