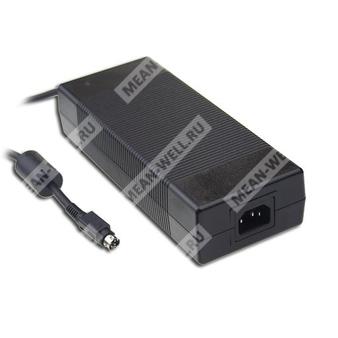

GS220A24-R7B - промышленный AC-DC адаптер 24 В мощностью 220 Вт для питания оборудования.
GS220A24-R7B — однофазный промышленный AC-DC адаптер серии GS220 с универсальным входом, активной коррекцией коэффициента мощности, высоким КПД и полным набором защит.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| GS220 | Серия адаптеров мощностью до 220 Вт |
| A24 | Выходное напряжение 24 В постоянного тока |
| R7B | Исполнение с разъемом питания DIN 4 pin с фиксатором |
Основные особенности
- Универсальный вход переменного тока / полный диапазон
- Встроенная активная коррекция коэффициента мощности
- Потребление мощности без нагрузки менее 0,5 Вт
- Класс энергоэффективности V
- Соответствие требованиям EISA 2007, NRCan, AU/NZ MEPS и EU ErP
- 3-контактный сетевой вход IEC320-C14
- Питание класса I с защитным заземлением
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев
- Полностью закрытый пластиковый корпус
- Светодиодный индикатор наличия питания
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 24 В DC |
| Номинальный выходной ток | 9,2 А |
| Диапазон выходного тока | 0 ~ 9,2 А |
| Максимальная выходная мощность | 221 Вт |
| Пульсации и шум | 180 мВ пик-пик |
| Допуск по напряжению | ±3,0% |
| Нестабильность по линии | ±1,0% |
| Нестабильность по нагрузке | ±3,0% |
| Стабилизация при изменении нагрузки и линии | в пределах допуска, включая настройку, нестабильность по линии и по нагрузке |
| Защита от перегрузки | 105 ~ 135% от номинальной выходной мощности; режим hiccup, восстановление автоматически после устранения неисправности |
| Защита от перенапряжения | 105 ~ 135% от номинального выходного напряжения; отключение выхода, повторное включение для восстановления |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В AC / 127 ~ 370 В DC |
| Диапазон входной частоты | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,98 при 115 В AC, PF > 0,91 при 230 В AC, при полной нагрузке |
| Типовой КПД | 93,5% |
| Типовой входной ток | 4 А при 115 В AC / 2 А при 230 В AC |
| Пусковой ток | 120 А при 230 В AC |
| Ток утечки | 1,5 мА при 240 В AC |
| Время установки, время нарастания | 2000 мс, 20 мс при 230 В AC; 2000 мс, 20 мс при 115 В AC, при полной нагрузке |
| Время удержания | 20 мс при 230 В AC; 20 мс при 115 В AC, при полной нагрузке |
Защита
| Вид защиты | Поведение |
| Короткое замыкание | Режим защиты предусмотрен |
| Перегрузка | 105 ~ 135% от номинальной мощности; hiccup, автоматическое восстановление |
| Перенапряжение | Отключение выходного напряжения, восстановление после повторного включения |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30 ~ +60 °C |
| Рабочая влажность | 20% ~ 90% относительной влажности, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10% ~ 95% относительной влажности |
| Температурный коэффициент | ±0,03% / °C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, CSA C22.2, TUV EN60950-1, CCC GB4943 одобрено |
| Испытательное напряжение | I/P-O/P: 3 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | Соответствие EN55032 class B, EN61000-3-2, EN61000-3-3, FCC PART 15 / CISPR22 class B, GB9254, GB17625.1 |
| Помехоустойчивость | Соответствие EN61000-4-2,3,4,5,6,8,11; уровень light industry, критерий A |
Механические параметры
| Параметр | Значение |
| Габаритные размеры | 210 × 85 × 46 мм (Д × Ш × В) |
| Масса | 1,1 кг |
| Упаковка | 12 шт. / 14,2 кг / 0,73 куб. фута |
| Разъем | Сетевой вход IEC320-C14 |
| Кабель | См. страницу 2; возможно исполнение по запросу заказчика |
| Исполнение выхода | DIN 4 pin с фиксатором, KYCON KPPX-4P или эквивалент |
Средняя наработка на отказ
| Параметр | Значение |
| MTBF | 191,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Назначение выводов разъема
| Номер контакта | Назначение |
| 1, 4 | +V |
| 2, 3 | -V |
| Примечание | -V соединен с AC FG |
Примечания
| № | Текст |
| 1 | Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке, температуре окружающей среды 25 °C и влажности 70% RH. |
| 2 | Постоянное выходное напряжение: выходное напряжение, установленное на контрольной точке, измеряется на клемме разъема при нагрузке 50%. |
| 3 | Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконцованной конденсаторами 0,1 мкФ и 47 мкФ. |
| 4 | Допуск включает установочный допуск, нестабильность по линии и нестабильность по нагрузке. |
| 5 | Нестабильность по линии измеряется при изменении входного напряжения от нижнего к верхнему пределу на номинальной нагрузке. |
| 6 | Время установки измеряется при первом холодном запуске. Повторное включение/выключение источника питания может увеличить время установки. |
| 7 | При низком входном напряжении может потребоваться снижение нагрузки. Для деталей следует учитывать кривую снижения допустимой нагрузки. |
| 8 | Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование; конечное изделие должно быть повторно проверено на соответствие директивам ЭМС. |
