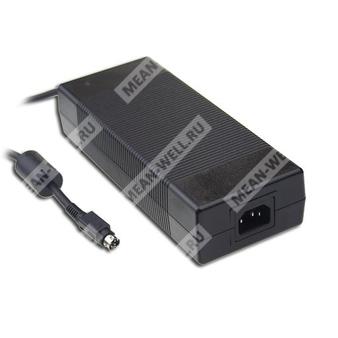

GS220A48-R7B - источник питания 48 В постоянного тока 220 Вт для промышленного оборудования с активной коррекцией коэффициента мощности.
Назначение: промышленный AC-DC адаптер серии GS220 мощностью 220 Вт с выходом 48 В, предназначенный для питания электронного и промышленного оборудования.
Расшифровка партномера
| Поле | Значение |
| GS | Серия источников питания Mean Well GS |
| 220 | Номинальная мощность 220 Вт |
| A | AC-DC адаптер |
| 48 | Выходное напряжение 48 В |
| R7B | Исполнение с круглым 4-контактным разъёмом питания с фиксацией |
Основные особенности
- Универсальный вход переменного тока с полным диапазоном.
- Встроенная активная коррекция коэффициента мощности.
- Потребление мощности без нагрузки менее 0,5 Вт.
- Энергоэффективность уровня V.
- Соответствие требованиям EISA 2007, NRCan, AU/NZ MEPS и EU ErP.
- Входной разъём IEC320-C14 на 3 полюса.
- Класс I защиты, с подключением защитного заземления.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Полностью закрытый пластиковый корпус.
- Светодиодный индикатор включения.
- Промышленное исполнение для встроенного применения.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 48 В |
| Диапазон подстройки выходного напряжения | 0 ~ 48 В |
| Номинальный выходной ток | 4,6 А |
| Диапазон выходного тока | 0 ~ 4,6 А |
| Номинальная выходная мощность | 221 Вт |
| Пульсации и шум, максимум | 240 мВ п-п |
| Допуск по выходному напряжению | ±2,0% |
| Линия регулирования | ±1,0% |
| Нагрузка регулирования | ±2,0% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В переменного тока / 127 ~ 370 В постоянного тока |
| Диапазон входной частоты | 47 ~ 63 Гц |
| Коэффициент мощности, тип. | PF > 0,91 при 230 В переменного тока; PF > 0,98 при 115 В переменного тока, полная нагрузка |
| КПД, тип. | 94,5% |
| Входной ток, тип. | 4 А при 115 В переменного тока; 2 А при 230 В переменного тока |
| Пусковой ток, макс. | 120 А при 230 В переменного тока |
| Ток утечки, макс. | 1,5 мА при 240 В переменного тока |
Защита
| Параметр | Значение |
| Перегрузка | 105 ~ 135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 105 ~ 135% от номинального выходного напряжения |
| Тип защиты от перенапряжения | Отключение выходного напряжения, повторное включение для восстановления |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30 ~ +60 °C |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10% ~ 95% RH |
| Температурный коэффициент | ±0,03% / °C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, CSA C22.2, TUV EN60950-1, CCC GB4943 |
| Испытательное напряжение | I/P-O/P: 3 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| ЭМС-излучение | Соответствие EN55032 class B, EN61000-3-2,3, FCC PART 15 / CISPR22 class B, GB9254, GB17625.1 |
| ЭМС-устойчивость | Соответствие EN61000-4-2,3,4,5,6,8,11, уровень light industry, критерий A |
Надёжность, размеры и упаковка
| Параметр | Значение |
| MTBF | 191,3 тыс. ч, минимум, по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 210 × 85 × 46 мм (Д × Ш × В) |
| Масса | 1,1 кг |
| Упаковка | 12 шт. / 14,2 кг / 0,73 CUFT |
Подключение
| Параметр | Значение |
| Разъём | Стандартный разъём питания DIN 4 контакта с замком, эквивалент KYCON KPPX-4P |
| Назначение выводов | 1,4 — +V; 2,3 — -V |
| Дополнительное соединение | -V соединён с AC FG |
| Кабель | UL2464 16AWG × 4C, 1000 ± 50 мм |
Примечания
- Все параметры указаны при входном напряжении 230 В переменного тока, номинальной нагрузке, температуре окружающей среды 25 °C и влажности 70% RH.
- Выходное постоянное напряжение измеряется в точке, определённой на клеммах разъёма, при нагрузке 50%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает первоначальную настройку, регулирование по линии и регулирование по нагрузке.
- Регулирование по линии измеряется от минимального до максимального входного напряжения при номинальной нагрузке.
- Время установки измеряется при первом холодном запуске. Повторное включение и выключение питания может увеличить время установки.
- При низком входном напряжении может потребоваться снижение нагрузки; см. характеристику дерейтирования.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование; конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
Дополнительные сведения
Серия GS220 представляет собой компактные закрытые AC-DC адаптеры для промышленного применения с активной коррекцией коэффициента мощности, повышенной энергетической эффективностью и интегрированными защитными функциями.
