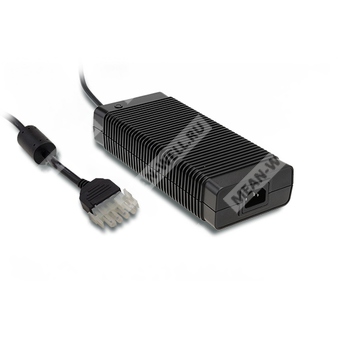

GS280A12-C4P - 280-ваттный AC/DC промышленный адаптер с универсальным входом, активным PFC и выходом 12 В.
Расшифровка партномера
| Позиция | Обозначение | Интерпретация |
| Серия | GS280 | Серия промышленных AC/DC адаптеров мощностью 280 Вт |
| Выходное напряжение | A12 | Выход 12 В постоянного тока |
| Исполнение | C4P | Исполнение с 4-контактным выходным разъёмом |
Краткое описание
Изделие относится к промышленным AC/DC адаптерам серии GS280 и предназначено для преобразования сетевого переменного напряжения в стабилизированное выходное напряжение 12 В постоянного тока. Модель выполнена в полностью закрытом пластиковом корпусе, рассчитана на естественное воздушное охлаждение без вентилятора, поддерживает универсальный вход и оснащена функцией активной коррекции коэффициента мощности.
Особенности
- Универсальный вход переменного тока / полный диапазон.
- Встроенная активная коррекция коэффициента мощности.
- Нулевое потребление мощности на холостом ходу: менее 0,5 Вт.
- Энергоэффективность уровня V.
- Соответствие требованиям EISA 2007, NRCan, AU/NZ MEPS и EU ErP.
- 3-контактный сетевой вход IEC320-C14.
- Класс I по электробезопасности, с подключением к защитному заземлению.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Полностью закрытый пластиковый корпус.
- Безвентиляторное исполнение, охлаждение естественной конвекцией.
- Светодиодный индикатор наличия питания.
Область применения
Промышленная автоматизация, электронные устройства и системы питания, которым требуется компактный внешний источник постоянного напряжения 12 В с сетевым входом широкого диапазона, активным PFC и промышленным уровнем помехоустойчивости.
Параметры
Выход
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Номинальный ток | 18,5 А |
| Диапазон выходного тока | 0 ~ 18,5 А |
| Номинальная мощность | 222 Вт |
| Пульсации и шум | 120 мВ п-п |
| Допуск выходного напряжения | ±5,0% |
| Регулирование по линии | ±1,0% |
| Регулирование по нагрузке | ±5,0% |
| Защита от перегрузки | 105 ~ 135% от номинальной выходной мощности; тип защиты — режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 105 ~ 135% от номинального выходного напряжения; тип защиты — отключение выходного напряжения с восстановлением после повторного включения |
| Защита от перегрева | Отключение выходного напряжения с восстановлением после повторного включения |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В переменного тока / 127 ~ 370 В постоянного тока |
| Диапазон входной частоты | 47 ~ 63 Гц |
| Коэффициент мощности | Более 0,95 при 230 В AC, более 0,98 при 115 В AC на полной нагрузке |
| КПД | 89% |
| Потребляемый входной ток | 3 А при 115 В AC; 1,5 А при 230 В AC |
| Пусковой ток | 120 А при 230 В AC |
| Ток утечки | 1,5 мА при 240 В AC |
| Время запуска | 2000 мс, 20 мс при 230 В AC; 2000 мс, 20 мс при 115 В AC на полной нагрузке |
| Время удержания | 16 мс при 230 В AC; 16 мс при 115 В AC на полной нагрузке |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30 ~ +60 °C |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10% ~ 95% RH |
| Температурный коэффициент | ±0,03% / °C (0 ~ 40 °C) |
| Вибрация | 10 ~ 500 Гц, 2 G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, CSA C22.2, TUV BS EN/EN60950-1, CCC GB4943, PSE J60950-1 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | BS EN/EN55032 класс B, BS EN/EN61000-3-2,3, FCC Part 15 / CISPR22 класс B, GB9254, GB17625.1 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2,3,4,5,6,8,11, уровень для лёгкой промышленности, критерий A |
Надёжность и конструктивные данные
| Параметр | Значение |
| MTBF | 173,6 тыс. ч, минимум, по MIL-HDBK-217F (25 °C) |
| Габариты | 220 × 95 × 46 мм (Д × Ш × В) |
| Масса | 1,25 кг |
| Упаковка | 12 шт.; 16 кг; 1,27 куб. фут. |
Разъёмы и кабель
| Параметр | Значение |
| Сетевой вход | 3-контактный IEC320-C14 |
| Выходной разъём | C4P |
| Назначение выводов | 1,2 — +V; 3,4 — -V |
| Соединитель на стороне источника питания | Корпус AMP 1-480702-0 с внутренним контактом 9848TP (6,35 мм) или эквивалент |
| Соединитель на стороне нагрузки | Корпус AMP 1-480703-0 с внутренним контактом 9848TR (6,35 мм) или эквивалент |
| Кабель | UL2464 16AWG × 4C, 1000 ± 5 мм |
Примечания
1. Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке, температуре окружающей среды 25 °C и относительной влажности 70%.
2. Выходное напряжение измеряется на конце кабеля, на клеммном соединении, при нагрузке 50%.
3. Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконечной нагрузкой служат конденсаторы 0,1 мкФ и 47 мкФ.
4. Допуск включает в себя установочный допуск, регулирование по линии и регулирование по нагрузке.
5. Регулирование по линии измеряется при переходе от нижнего к верхнему пределу сетевого напряжения на номинальной нагрузке.
6. Время запуска измеряется при первом холодном пуске. Повторное включение питания может увеличить время запуска.
7. При пониженном входном напряжении может потребоваться снижение нагрузки; следует учитывать кривую снижения мощности.
8. Источник питания рассматривается как независимый узел, однако конечное оборудование должно дополнительно подтвердить соответствие всей системы директивам по ЭМС. Для методики испытаний следует обращаться к документу по испытаниям ЭМС компонентных источников питания.
