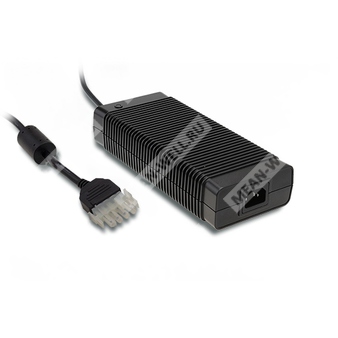

GS280A15-C4P — 280-ваттный AC/DC промышленный адаптер с активной коррекцией коэффициента мощности и выходом 15 В.
Назначение: промышленный AC/DC адаптер закрытого исполнения для питания нагрузки постоянным напряжением 15 В в широком диапазоне входного сетевого напряжения.
Расшифровка партномера
| GS280 | Серия промышленного AC/DC адаптера мощностью 280 Вт |
| A15 | Выходное напряжение 15 В |
| C4P | Исполнение с 4-контактным выходным разъёмом |
Основные особенности
- Универсальный вход переменного тока с полным диапазоном.
- Встроенная активная коррекция коэффициента мощности.
- Потребление без нагрузки менее 0,5 Вт.
- Энергоэффективность уровня V.
- Соответствие требованиям EISA 2007, NRCan, AU/NZ MEPS и EU ErP.
- 3-контактный входной AC-разъём IEC320-C14.
- Класс I по электробезопасности, с защитным заземлением.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Полностью закрытый пластиковый корпус.
- Безвентиляторное исполнение, охлаждение естественной конвекцией.
- Светодиодный индикатор включения.
Выход
| Партномер | GS280A15-C4P |
| Номинальное выходное напряжение | 15 В |
| Номинальный выходной ток | 16 А |
| Диапазон регулировки тока | 0–16 А |
| Номинальная мощность | 240 Вт |
| Пульсации и шум | 120 мВ п-п |
| Допуск по выходному напряжению | ±5,0% |
| Линейная стабилизация | ±1,0% |
| Стабилизация по нагрузке | ±5,0% |
| Перегрузочная способность | 105–135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
Вход
| Диапазон входного напряжения | 90–264 В переменного тока / 127–370 В постоянного тока |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | Более 0,95 при 230 В переменного тока, более 0,98 при 115 В переменного тока, при полной нагрузке |
| Типовой КПД | 89,5% |
| Типовой входной ток | 3 А при 115 В переменного тока, 1,5 А при 230 В переменного тока |
| Пусковой ток | 120 А при 230 В переменного тока |
| Ток утечки | 1,5 мА при 240 В переменного тока |
Временные параметры
| Время установки, нарастания и выхода на режим | 2000 мс, 20 мс при 230 В переменного тока; 2000 мс, 20 мс при 115 В переменного тока, при полной нагрузке |
| Время удержания | 16 мс при 230 В переменного тока; 16 мс при 115 В переменного тока, при полной нагрузке |
Защиты
| Перенапряжение | 105–135% от номинального выходного напряжения |
| Тип защиты от перенапряжения | Выключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Выключение выходного напряжения, восстановление после повторного включения питания |
Электробезопасность и ЭМС
| Испытательное напряжение изоляции | I/P–O/P: 3 кВ переменного тока |
| Сопротивление изоляции | I/P–O/P: 100 МОм / 500 В постоянного тока / 25℃ / 70% RH |
| Стандарты безопасности | UL60950-1, CSA C22.2, TUV BS EN/EN60950-1, CCC GB4943, PSE J60950-1 |
| Примечание по PSE | За исключением версии 48 В |
| ЭМС по устойчивости | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; уровень light industry; критерий A |
| ЭМС по излучению | Соответствие BS EN/EN55032 класс B, BS EN/EN61000-3-2,3, FCC PART 15 / CISPR22 класс B, GB9254, GB17625.1 |
Условия эксплуатации
| Рабочая температура | -30…+60℃ |
| Рабочая влажность | 20%…90% RH, без конденсации |
| Температура и влажность хранения | -40…+85℃, 10%…95% RH |
| Температурный коэффициент | ±0,03% / ℃ (0…40℃) |
| Вибрация | 10–500 Гц, 2G, 10 мин / цикл, в течение 60 мин по осям X, Y, Z |
Надёжность, габариты и упаковка
| MTBF | 173,6 тыс. ч минимум, по MIL-HDBK-217F (25℃) |
| Габариты | 220 × 95 × 46 мм (Д × Ш × В) |
| Масса | 1,25 кг |
| Упаковка | 12 шт. / 16 кг / 1,27 куб. фута |
Разъёмы и кабель
| Входной разъём | IEC320-C14 |
| Выходной разъём | 4-контактный, исполнение C4P |
| Назначение контактов | 1,2 — +V; 3,4 — -V |
| Соединитель со стороны питания | Housing AMP 1-480702-0 с внутренним контактом 9848TP (6,35 мм) или эквивалент |
| Ответная часть со стороны нагрузки | Housing AMP 1-480703-0 с внутренним контактом 9848TR (6,35 мм) или эквивалент |
| Кабель | UL2464 16AWG × 4C, 1000 ± 50 мм |
| Особенность подключения | -V соединён с AC FG |
Примечания
- Все параметры указаны при входном напряжении 230 В переменного тока, номинальной нагрузке, температуре окружающей среды 25℃ и влажности 70% RH, если не оговорено иначе.
- Выходное напряжение измеряется в точке контроля на клеммах разъёма при нагрузке 50%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, подключённой к конденсаторам 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, линейную стабилизацию и стабилизацию по нагрузке.
- Линейная стабилизация измеряется при переходе от низкого к высокому сетевому напряжению при номинальной нагрузке.
- Время установки измеряется при первом холодном запуске; повторные включения могут увеличивать это время.
- При пониженном входном напряжении может потребоваться дерейтинг; необходимо учитывать кривую дерейтирования.
- Источник питания рассматривается как самостоятельный узел, однако конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
