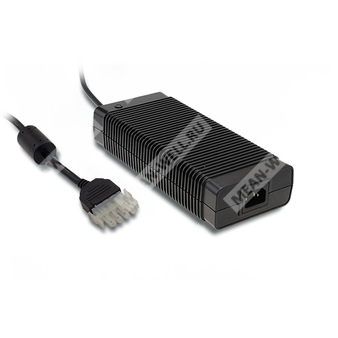

GS280A24-C4P - AC-DC промышленный адаптер 24 В, 280 Вт с активной коррекцией коэффициента мощности и защитами.
Назначение: компактный источник питания переменного/постоянного тока для промышленной аппаратуры с выходом 24 В и мощностью до 280,08 Вт.
Расшифровка партномера
| Обозначение | Расшифровка |
| GS | Серия промышленных адаптеров Mean Well |
| 280 | Номинальная мощность серии 280 Вт |
| A | Исполнение AC-DC адаптера |
| 24 | Номинальное выходное напряжение 24 В |
| C4P | Исполнение с 4-контактным разъёмом/кабелем C4P |
Краткое описание
GS280A24-C4P представляет собой промышленный AC-DC адаптер серии GS280 с универсальным входом, активной коррекцией коэффициента мощности, полностью закрытым пластиковым корпусом и безвентиляторным охлаждением за счёт естественной конвекции. Устройство рассчитано на питание промышленной и электронной аппаратуры с требованием к стабилизированному выходу 24 В.
Основные особенности
- Универсальный вход переменного тока с полным диапазоном.
- Встроенная активная коррекция коэффициента мощности.
- Потребление без нагрузки менее 0,5 Вт.
- Соответствие уровню энергоэффективности Level V.
- Соответствие требованиям EISA 2007, NRCan, AU/NZ MEPS и EU ErP.
- 3-полюсный входной разъём переменного тока IEC320-C14.
- Класс I, с заземляющим контактом.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Полностью закрытый пластиковый корпус.
- Безвентиляторное исполнение, охлаждение естественной конвекцией.
- Светодиодный индикатор наличия питания.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 24 В |
| Диапазон регулировки напряжения | 22,8 ~ 25,2 В |
| Номинальный выходной ток | 11,67 А |
| Диапазон выходного тока | 0 ~ 11,67 А |
| Номинальная выходная мощность | 280,08 Вт |
| Пульсации и шум | 280 мВ п-п |
| Допуск выходного напряжения | ±3,0% |
| Нестабильность по сети | ±1,0% |
| Нестабильность по нагрузке | ±3,0% |
| Перегрузочная способность | 105 ~ 135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 105 ~ 135% от номинального выходного напряжения |
| Тип защиты от перенапряжения | Отключение выходного напряжения с повторным включением для восстановления |
| Защита от перегрева | Отключение выходного напряжения с повторным включением для восстановления |
Вход
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 90 ~ 264 В AC |
| Диапазон входного напряжения постоянного тока | 127 ~ 370 В DC |
| Диапазон входной частоты | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,95 при 230 В AC, PF > 0,98 при 115 В AC, при полной нагрузке |
| КПД | 93% |
| Входной ток | 1,5 А при 230 В AC |
| Пусковой ток | 120 А при 230 В AC |
| Ток утечки | 1,5 мА при 240 В AC |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30 ~ +60 °C |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10% ~ 95% RH |
| Температурный коэффициент | ±0,03% / °C (0 ~ 40 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Испытательное напряжение | Вход/выход: 3 кВ AC |
| Сопротивление изоляции | Вход/выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL60950-1, CSA C22.2, TUV BS EN/EN60950-1, CCC GB4943, PSE J60950-1 (кроме 48 В) — одобрено |
| Электромагнитная совместимость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; уровень light industry, критерий A |
| Излучаемые помехи | Соответствие BS EN/EN55032 класс B, BS EN/EN61000-3-2,3, FCC Part 15 / CISPR22 класс B, GB9254, GB17625.1 |
Надёжность и конструктивные данные
| Параметр | Значение |
| MTBF | 173,6 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 220 × 95 × 46 мм (Д × Ш × В) |
| Масса | 1,25 кг |
| Упаковка | 12 шт. / 16 кг / 1,27 CUFT |
Подключение
| Параметр | Значение |
| Исполнение разъёма | C4P |
| Назначение контактов | Контакты 1,2 — +V; контакты 3,4 — -V |
| Сторона заказчика | Гнездовой разъём AMP 1-480703-0 или эквивалент |
| Стандартный разъём блока питания | Корпус AMP 1-480702-0 с внутренним контактом 9848TP (6,35 мм) или эквивалент |
| Гнездовой разъём | Корпус AMP 1-480703-0 с внутренним контактом 9848TR (6,35 мм) или эквивалент |
| Кабель | UL2464 16AWG × 4C, 1000 ± 50 мм |
Примечания
| 1 | Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке, температуре окружающей среды 25 °C и влажности 70% RH. |
| 2 | Выходное напряжение измеряется на клеммах штекерного разъёма при нагрузке 50%. |
| 3 | Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, завершённой конденсаторами 0,1 мкФ и 47 мкФ. |
| 4 | Допуск включает начальную установку, нестабильность по сети и по нагрузке. |
| 5 | Нестабильность по сети измеряется при переходе от низкой сети к высокой сети при номинальной нагрузке. |
| 6 | Время установки измеряется при первом холодном запуске; повторное включение питания может увеличить время установки. |
| 7 | При низком входном напряжении может потребоваться дерейтинг; необходимо учитывать кривую дерейтинга. |
| 8 | Источник питания рассматривается как независимый узел, однако конечное оборудование должно дополнительно подтвердить соответствие всего изделия требованиям ЭМС. |
Кривые и механические данные
Кривая дерейтинга показывает допустимую нагрузку в зависимости от температуры окружающей среды. Для вариантов 12–15 В ограничение по входному режиму отличается от остальных исполнений; для 24 В применяется режим, показанный для остальных вариантов серии, с понижением нагрузки при повышении температуры до 60 °C.
Статическая характеристика показывает зависимость допустимой нагрузки от входного напряжения 90 ~ 264 В AC, с выходом на полную нагрузку при повышении входного напряжения вблизи номинального диапазона.
