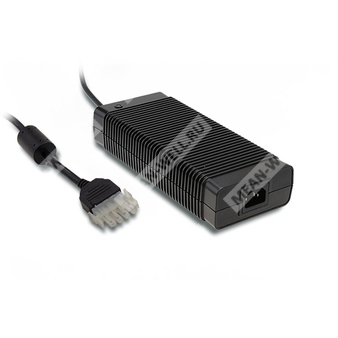

GS280A48-C4P - AC-DC промышленный адаптер 280 Вт на 48 В для промышленного питания и автоматизации.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| GS280 | Серия источников питания GS280, номинальная мощность 280 Вт |
| A48 | Выходное напряжение 48 В постоянного тока |
| C4P | Исполнение с 4-контактным разъёмом типа C4P |
Назначение и особенности
GS280A48-C4P представляет собой AC-DC промышленный адаптер серии GS280 мощностью 280 Вт с выходом 48 В постоянного тока. Устройство рассчитано на универсальный сетевой вход, оснащено активной коррекцией коэффициента мощности, имеет полностью закрытый пластиковый корпус и бесшумное охлаждение за счёт естественной конвекции. Предусмотрены защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 48 В |
| Диапазон регулировки выходного напряжения | 0 … 5,84 А |
| Номинальный выходной ток | 5,84 А |
| Диапазон выходного тока | 0 … 5,84 А |
| Номинальная мощность | 280,32 Вт |
| Пульсации и шум, максимум | 280 мВп-п |
| Допуск по выходному напряжению | ±2,0% |
| Стабилизация по сети | ±1,0% |
| Стабилизация по нагрузке | ±2,0% |
| Защита от перегрузки | 105 … 135% от номинальной выходной мощности |
| Режим защиты от перегрузки | Пульсирующий режим, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 105 … 135% от номинального выходного напряжения |
| Режим защиты от перенапряжения | Отключение выходного напряжения с последующим повторным включением для восстановления |
| Защита от перегрева | Отключение выходного напряжения с последующим повторным включением для восстановления |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 … 264 В переменного тока / 127 … 370 В постоянного тока |
| Диапазон входной частоты | 47 … 63 Гц |
| Коэффициент мощности, тип. | PF > 0,95 при 230 В AC; PF > 0,98 при 115 В AC, при полной нагрузке |
| КПД, тип. | 94% |
| Входной ток, тип. | 1,5 А при 230 В AC |
| Пусковой ток, максимум | 120 А при 230 В AC |
| Ток утечки, максимум | 1,5 мА при 240 В AC |
| Время запуска, тип. | 2000 мс |
| Время нарастания, тип. | 20 мс при 230 В AC; 20 мс при 115 В AC, при полной нагрузке |
| Время удержания, тип. | 16 мс при 230 В AC; 16 мс при 115 В AC, при полной нагрузке |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30 … +60 °C |
| Рабочая влажность | 20 … 90% RH, без конденсации |
| Температура и влажность хранения | -40 … +85 °C, 10 … 95% RH |
| Температурный коэффициент | ±0,03% / °C (0 … 40 °C) |
| Вибрация | 10 … 500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, CSA C22.2, TUV BS EN/EN60950-1, CCC GB4943, PSE J60950-1 (кроме 48 В) утверждены |
| Испытательное напряжение | I/P-O/P: 3 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| ЭМС-излучение | Соответствие BS EN/EN55032 класс B, BS EN/EN61000-3-2,3, FCC PART 15 / CISPR22 класс B, GB9254, GB17625.1 |
| ЭМС-устойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11, уровень light industry, критерий A |
Надёжность и конструктив
| Параметр | Значение |
| MTBF | 173,6 тыс. ч минимум, расчёт по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 220 × 95 × 46 мм (Д × Ш × В) |
| Масса | 1,25 кг |
| Упаковка | 12 шт. / 16 кг / 1,27 куб. фут. |
Подключение
| Параметр | Значение |
| Исполнение разъёма | C4P |
| Назначение контактов | 1, 2 — +V; 3, 4 — -V |
| Разъём со стороны источника | Корпус AMP 1-480702-0 с внутренними контактами 9848TP (6,35 мм) или эквивалент |
| Ответная часть, сторона потребителя | Корпус AMP 1-480703-0 с внутренними контактами 9848TR (6,35 мм) или эквивалент |
| Кабель | UL2464 16AWG × 4C, 1000 ± 50 мм |
Примечания
- Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке, температуре окружающей среды 25 °C и относительной влажности 70%.
- Выходное напряжение измеряется на точке настройки через клеммный разъём при нагрузке 50%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконцованной конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает допуск настройки, стабилизацию по сети и стабилизацию по нагрузке.
- Стабилизация по сети измеряется при изменении от низкого к высокому уровню сети при номинальной нагрузке.
- Время запуска измеряется при первом холодном пуске. Повторное включение и выключение источника питания может увеличить время запуска.
- При пониженном входном напряжении может потребоваться снижение нагрузки. Следует учитывать кривую дерейтирования.
- Источник питания рассматривается как независимый модуль, однако конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
