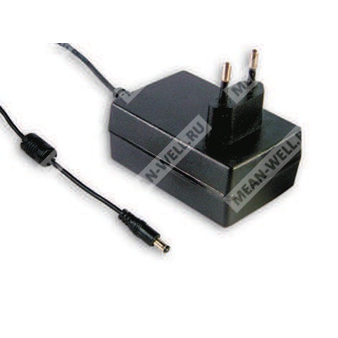

GS36E48-P1J - AC/DC промышленный адаптер 36 Вт с выходным напряжением 48 В для промышленного применения.
Расшифровка партномера
| Позиция | Расшифровка |
| GS36E | Серия промышленного AC/DC адаптера Mean Well GS36E, мощность 36 Вт |
| 48 | Номинальное выходное напряжение 48 В |
| P1J | Стандартный выходной штекер P1J, полярность: центр «+» |
Назначение и особенности
GS36E48-P1J представляет собой однофазный сетевой AC/DC адаптер промышленного исполнения с полностью закрытым пластиковым корпусом, предназначенный для питания электронного и промышленного оборудования постоянным напряжением 48 В.
- Универсальный вход переменного тока и расширенный диапазон входного напряжения.
- Низкое потребление мощности без нагрузки.
- Высокая энергоэффективность, уровень V.
- Соответствие требованиям по энергоэффективности ErP.
- 2-полюсная евро-вилка.
- Класс II без заземляющего контакта.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Поддержка LPS.
- Полностью закрытый пластиковый корпус.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 48 В |
| Номинальный ток | 0,75 А |
| Диапазон тока | 0 … 0,75 А |
| Номинальная мощность | 36 Вт |
| Пульсации и шум | 240 мВ п-п |
| Допуск выходного напряжения | ±2,0% |
| Стабилизация по сети | ±1,0% |
| Стабилизация по нагрузке | ±2,0% |
| Время установки, нарастания и удержания | 1000 мс, 20 мс, 15 мс / 230 В перем. тока; 1000 мс, 20 мс, 15 мс / 115 В перем. тока при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 … 264 В перем. тока / 135 … 370 В постоянного тока |
| Диапазон частоты | 47 … 63 Гц |
| КПД тип. | 87,5% |
| Входной ток | 0,7 А / 100 В перем. тока |
| Пусковой ток, макс. | 60 А / 230 В перем. тока |
| Ток утечки, макс. | 0,25 мА / 240 В перем. тока |
Защита
| Параметр | Значение |
| Перегрузка | 110 … 250% от номинальной выходной мощности; тип защиты: режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 105 … 135% от номинального выходного напряжения; тип защиты: ограничение стабилитроном |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -20 … +50 °C (с учетом кривой дерейтирования) |
| Рабочая влажность | 20 … 90% RH, без конденсации |
| Температура и влажность хранения | -20 … +85 °C, 10 … 95% RH |
| Температурный коэффициент | ±0,03% / °C (0 … 40 °C) |
| Вибрация | 10 … 500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | TUV EN60950-1 approved |
| Испытательное напряжение | I/P-O/P: 4242 В постоянного тока |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55032 class B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2,3,4,5,6,8,11; уровень light industry; критерий A |
Прочее
| Параметр | Значение |
| MTBF | 692,3 тыс. ч. минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 79 × 54 × 33 мм (Д × Ш × В) |
| Масса | 226 г |
| Упаковка | 60 шт. / 15,5 кг / картонная коробка |
Соединитель и кабель
| Параметр | Значение |
| Разъем | P1J |
| Полярность | Центр «+» |
| Кабель | UL1185 16AWG, 1000 ±50 мм |
| Штекер | 2,1 × 5,5 мм |
Примечания
1. Все параметры указаны при входном напряжении 230 В перем. тока, номинальной нагрузке и температуре окружающей среды 25 °C, если не оговорено иное.
2. Выходное напряжение измеряется на коннекторе при нагрузке 50%.
3. Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары 12, заканчивающейся конденсатором 0,1 мкФ и 47 мкФ.
4. Допуск включает установку, регулирование по линии и регулирование по нагрузке.
5. Регулирование по линии измеряется от низкого до высокого значения входного напряжения при номинальной нагрузке.
6. Регулирование по нагрузке измеряется от 20% до 100% номинальной нагрузки.
7. Источник питания рассматривается как независимый узел, однако конечное оборудование должно подтверждать соответствие требованиям ЭМС.
