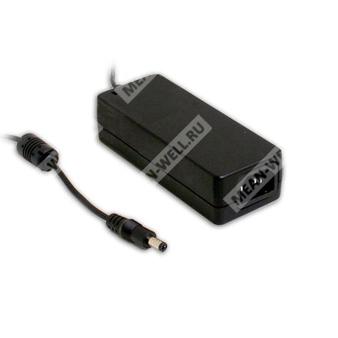

GS40A48-P1J - промышленный AC/DC адаптер 40 Вт с выходом 48 В и штекером P1J.
Назначение: компактный источник питания переменного/постоянного тока для промышленной электроники, обеспечивающий стабилизированное напряжение 48 В на выходе.
Расшифровка партномера
| Фрагмент партномера | Значение |
| GS40 | Серия GS40, адаптер мощностью 40 Вт |
| A48 | Выходное напряжение 48 В |
| P1J | Исполнение выходного разъема P1J |
Краткое описание
GS40A48-P1J — это полностью закрытый сетевой AC/DC адаптер серии GS40, предназначенный для питания промышленной аппаратуры. Изделие поддерживает широкий диапазон входного напряжения, обладает низким потреблением на холостом ходу, соответствует требованиям по энергоэффективности и имеет встроенные защиты от короткого замыкания, перегрузки и перенапряжения.
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Потребление без нагрузки менее 0,3 Вт.
- Уровень энергоэффективности: V.
- Соответствие требованиям EISA 2007, NRCan, AU/NZ MEPS и EU ErP.
- 3-контактный сетевой вход IEC320-C14.
- Класс I по электробезопасности, с заземляющим контактом.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Соответствие LPS.
- Полностью закрытый пластиковый корпус.
- Светодиодный индикатор наличия питания.
- Двухлетний ресурс гарантийного обслуживания.
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–264 В AC, 127–370 В DC |
| Диапазон частоты | 47–63 Гц |
| КПД | 92% |
| Потребляемый ток AC | 1 А / 115 В AC; 0,5 А / 230 В AC |
| Пусковой ток, максимум | 65 А / 230 В AC |
| Ток утечки, максимум | 0,75 мА / 240 В AC |
Выход
| Параметр | Значение |
| Выходное напряжение | 48 В |
| Номинальный выходной ток | 0,84 А |
| Диапазон выходного тока | 0–0,84 А |
| Номинальная выходная мощность | 40 Вт |
| Пульсации и шум, максимум | 240 мВ п-п |
| Допуск по напряжению | ±2,5% |
| Стабилизация по сети | ±1,0% |
| Стабилизация по нагрузке | ±2,5% |
| Время установки, типовое | 1000 мс, 30 мс / 230 В AC; 1000 мс, 30 мс / 115 В AC при полной нагрузке |
| Время удержания, типовое | 50 мс / 230 В AC; 15 мс / полная нагрузка |
Защита
| Параметр | Значение |
| Защита от перегрузки | 105–150% от номинальной выходной мощности; тип защиты: режим hiccup, восстановление автоматически после устранения аварии |
| Защита от перенапряжения | 50,4–64,8 В; тип защиты: выключение, повторное включение для восстановления |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | −30…+60 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | −40…+85 °C; 10–95% RH |
| Температурный коэффициент | ±0,03% / °C (0–50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин / цикл, по 60 мин на каждую ось X, Y, Z |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, CSA C22.2, TUV EN60950-1, CCC GB4943, PSB J60950-1, кроме исполнения 48 В — одобрено |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55032 class B, EN61000-3-2,3, FCC PART 15 / CISPR22 class B, GB9254, GB17625.1 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2,3,4,5,6,8,11; критерий A |
Надежность и конструкция
| Параметр | Значение |
| MTBF | 711 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 125 × 50 × 31,5 мм (Д × Ш × В) |
| Масса | 0,28 кг; 4,2 унции / 0,12 кг / 0,5 фунта |
| Корпус | Полностью закрытый пластиковый |
Подключение
| Параметр | Значение |
| Входная вилка | IEC320-C14 |
| Выходной разъем | P1J |
| Полярность | Центральный контакт — «+» |
| Кабель | См. страницу 2; доступны другие варианты по запросу заказчика |
| Вилка | См. страницу 2; доступны другие варианты по запросу заказчика |
Примечания
- Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке, температуре окружающей среды 25 °C и относительной влажности 70%.
- Выходное напряжение измеряется на конце кабеля при помощи штекера и при нагрузке 50%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12" с параллельно подключенными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает настройку, линейную и нагрузочную стабилизацию.
- Стабилизация по сети измеряется от линии низкого напряжения к линии высокого напряжения при номинальной нагрузке.
- Время установки измеряется при первом включении холодного источника питания. Увеличение времени может наблюдаться при низком входном напряжении. См. кривую дерейтинга для подробностей.
- При низком входном напряжении может потребоваться дерейтинг. Проверьте кривую дерейтинга для получения дополнительных сведений.
