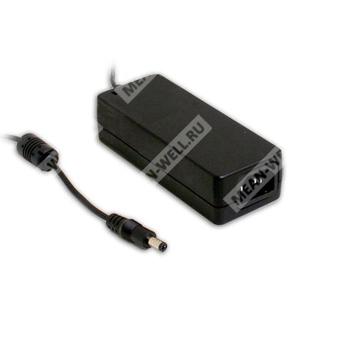

GS60A48-P1J - AC/DC промышленный адаптер 60 Вт, 48 В, со штекером P1J для питания электронной аппаратуры.
Расшифровка партномера
| Позиция | Расшифровка |
| GS60 | Серия GS60, источник питания мощностью 60 Вт |
| A | Сетевой AC/DC промышленный адаптер |
| 48 | Выходное напряжение 48 В |
| P1J | Тип выходного разъёма P1J |
Краткое описание
GS60A48-P1J — это однофазный AC/DC промышленный адаптер серии GS60, предназначенный для преобразования сетевого переменного напряжения в стабилизированное постоянное напряжение 48 В при мощности до 60 Вт. Применяется для питания промышленной, телекоммуникационной и другой электронной аппаратуры, требующей компактного внешнего источника питания с повышенными требованиями к энергоэффективности и электробезопасности.
Особенности
- Универсальный вход переменного тока, полный диапазон.
- Потребление на холостом ходу менее 0,3 Вт.
- Класс энергоэффективности V.
- Соответствие требованиям EISA 2007, NRCan, AU/NZ MEPS и EU ErP.
- Двухполюсный вход переменного тока IEC320-C14.
- Класс защиты I, с защитным проводником.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Наличие функции постоянного ограничения выходного тока.
- Полностью закрытый пластиковый корпус.
- Светодиодный индикатор включения.
- 2 полюса.
Применение
Промышленная электроника, системы автоматики, телекоммуникационное и измерительное оборудование, устройства с питанием от постоянного напряжения 48 В, а также другие нагрузки, совместимые с внешним AC/DC адаптером мощностью 60 Вт.
Параметры
Выход
| Параметр | Значение для GS60A48-P1J |
| Выходное напряжение | 48 В |
| Номинальный выходной ток | 1,25 А |
| Диапазон выходного тока | 0 ... 1,25 А |
| Номинальная выходная мощность | 60 Вт |
| Пульсации и шум | 240 мВ п-p |
| Допуск по выходному напряжению | ±2,5% |
| Стабилизация по сети | ±1,0% |
| Стабилизация по нагрузке | ±2,5% |
| Время установления, нарастания и удержания | 1000 мс, 30 мс / 230 ВAC |
| Время удержания | 50 мс / 230 ВAC, 15 мс / 115 ВAC при полной нагрузке |
Вход
| Параметр | Значение для GS60A48-P1J |
| Диапазон входного напряжения | 90 ... 264 ВAC |
| Диапазон частоты сети | 47 ... 63 Гц |
| КПД тип. | 92% |
| Входной ток тип. | 1,25 А / 115 ВAC, 1 А / 230 ВAC |
| Пусковой ток макс. | 65 А / 230 ВAC |
| Ток утечки макс. | 0,75 мА / 240 ВAC |
Защита
| Параметр | Значение для GS60A48-P1J |
| Перегрузка | 105 ... 150% от номинальной выходной мощности |
| Поведение при перегрузке | Гиккуп-режим, автоматическое восстановление после устранения аварии |
| Защита от перенапряжения | 50,4 ... 64,8 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, повторное включение для восстановления |
| Защита от перегрева | Отключение выходного напряжения, повторное включение для восстановления |
Эксплуатация и условия окружающей среды
| Параметр | Значение для GS60A48-P1J |
| Рабочая температура | от -30 до +60 °C |
| Рабочая влажность | 20 ... 90% RH, без конденсации |
| Температура хранения, влажность | -40 ... +85 °C, 10 ... 95% RH |
| Температурный коэффициент | ±0,03% / °C (0 ... 40 °C) |
| Вибрация | 10 ... 500 Гц, 2G, 10 мин / цикл, по 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение для GS60A48-P1J |
| Стандарты безопасности | UL60950-1, CSA 22.2, TUV EN60950-1, CCC GB4943, PSE J60950-1 |
| Испытательное напряжение | I/P-O/P: 3 кВAC; I/P-FG: 2 кВAC; O/P-FG: 0,5 кВAC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 Ом / 500 ВDC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55032 class B, EN61000-3-2, FCC PART 15, CISPR22 class B, GB9254, GB17625.1 |
| Помехоустойчивость | Соответствие EN61000-4-2,3,4,5,6,8,11; промышленный уровень, критерий A |
Надёжность, размеры и упаковка
| Параметр | Значение для GS60A48-P1J |
| MTBF | 711 тыс. часов минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 125 × 50 × 31,5 мм (Д × Ш × В) |
| Упаковка | 0,305 кг; 40 шт / 13,02 кг / 1,05 куб. фут. |
Разъём и кабель
| Параметр | Значение для GS60A48-P1J |
| Стандартный разъём | P1J |
| Назначение контакта | Центральный контакт — плюс |
| Кабель | Для типа на 18 ... 48 В: UL1185 18AWG 1800 ±50 мм |
| Полярность | Центр положительный |
Примечания
- Все параметры указаны при входном напряжении 230 ВAC, номинальной нагрузке и температуре окружающей среды 25 °C, влажности 70% RH, если не оговорено иное.
- Выходное напряжение постоянного тока устанавливается на заводе методом подстройки и составляет ±50 мВ.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, завершённой конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает установку, регулирование по линии и регулирование по нагрузке.
- Время установления измеряется при первом включении из холодного состояния.
- При включении и выключении питания может увеличиваться время установления.
- Для низкого входного напряжения и нагрузки см. график дерейтирования.
- Данный источник питания предназначен как независимый компонент, однако конечное изделие должно дополнительно подтверждать соответствие всей системы требованиям ЭМС.
