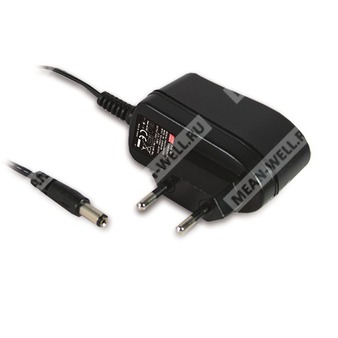

GSM06E05-P1J — сетевой AC/DC адаптер медицинского класса на 6 Вт с выходным напряжением 5 В и европейской вилкой.
Расшифровка партномера
| Элемент партномера | Значение |
| GSM06E | Серия надежных зеленых медицинских адаптеров мощностью 6 Вт |
| 05 | Номинальное выходное напряжение 5 В |
| P1J | Стандартный выходной разъем типа P1J: цилиндрический штекер 5,5 × 2,1 мм, центральный контакт «плюс» |
Общее назначение
GSM06E05-P1J представляет собой настенный одно-выходной AC/DC адаптер медицинского назначения, предназначенный для питания компактных медицинских и портативных электронных устройств. Модель оснащена двухконтактной европейской сетевой вилкой без защитного заземления, работает в широком диапазоне входного напряжения и соответствует требованиям медицинской электробезопасности с уровнем изоляции 2 x MOPP.
Особенности
- Двухполюсная европейская вилка питания, класс II.
- Медицинская сертификация по стандарту BS EN/EN60601-1, с изоляцией 2 x MOPP.
- Крайне малый ток утечки.
- Холостой потребляемый мощность менее 0,3 Вт.
- Класс энергетической эффективности V.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Полностью закрытый пластиковый корпус.
- Срок службы/надежность, подтвержденная заявленным MTBF.
Области применения
- Глюкометры.
- Тонометры.
- Небулайзеры.
- Ингаляторы.
- Портативные медицинские устройства.
Описание
GSM06E05-P1J — высоконадежный медицинский адаптер переменного/постоянного тока мощностью 6 Вт, выполненный в настенном исполнении и предназначенный для питания чувствительной медицинской аппаратуры. Серия рассчитана на работу от сети 85–264 В переменного тока и обеспечивает различные уровни выходного напряжения в диапазоне от 5 до 24 В постоянного тока в зависимости от исполнения.
Данная модификация относится к варианту 5 В с максимальным выходным током 1,2 А. Электронная схема соответствует международным медицинским требованиям, включая изоляцию первичной и вторичной цепей на уровне 2 x MOPP, а ток утечки не превышает 50 мкА. Конструкция ориентирована на применение в устройствах, находящихся в непосредственном электрическом контакте с пациентом.
Адаптер характеризуется высоким КПД, низким потреблением без нагрузки и соответствием требованиям европейской директивы по энергоэффективности. Корпус выполнен из самозатухающего пластика класса 94V-0, что обеспечивает усиленную электрическую изоляцию и повышает общую безопасность эксплуатации.
Электрические параметры
| Параметр | Значение |
| Заказной номер | GSM06E05-P1J |
| Модель безопасности | GSM06E05 |
| Выходное напряжение | 5 В |
| Номинальный ток | 1,2 А |
| Диапазон тока | 0–1,2 А |
| Номинальная мощность | 6 Вт |
| Пульсации и шум | 50 мВ п-п |
| Допуск по выходному напряжению | ±5,0% |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±5,0% |
| Время установки, нарастания и удержания | 1000 мс, 50 мс, 12 мс при полной нагрузке |
| Диапазон входного напряжения | 85–264 В переменного тока / 120–370 В постоянного тока |
| Диапазон частоты сети | 47–63 Гц |
| КПД (типовое значение) | 68% |
| Входной ток | 0,18 А / 100 В переменного тока |
| Пусковой ток | 15 А / 115 В переменного тока; 30 А / 230 В переменного тока, холодный старт |
| Ток утечки | < 50 мкА / 264 В переменного тока |
| Потребляемая мощность без нагрузки | < 0,3 Вт |
| Температурный коэффициент | ±0,04% / °C (0–40 °C) |
| Рабочая температура | 0…+50 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения | -20…+85 °C |
| Влажность хранения | 10…95% RH, без конденсации |
Защитные функции
| Параметр | Значение |
| Защита от перегрузки | 110–140% от номинальной выходной мощности; тип защиты — hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | >105% от номинальной выходной мощности; тип защиты — ограничение стабилитроном |
| Защита от короткого замыкания | Предусмотрена |
Изоляция, безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | TUV BS EN/EN60601-1, BS EN/EN60601-1-11, EAC TP TC 004 |
| Уровень изоляции | Первичная цепь — вторичная цепь: 2 x MOPP |
| Испытательное напряжение | Вход — выход: 5656 В постоянного тока |
| Сопротивление изоляции | Вход — выход: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Ток прикосновения | < 50 мкА / 264 В переменного тока |
| Параметр | Стандарт | Уровень испытаний / примечание |
| Кондуктивные помехи | BS EN/EN55011 (CISPR11) | Класс B |
| Излучаемые помехи | BS EN/EN55011 (CISPR11) | Класс B |
| Гармонические составляющие тока | BS EN/EN61000-3-2 | Класс A |
| Пульсации напряжения сети | BS EN/EN61000-3-3 | --- |
| Параметр | Стандарт | Уровень испытаний / примечание |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 4, 15 кВ воздушный разряд; уровень 4, 8 кВ контактный разряд |
| Устойчивость к ВЧ полю | BS EN/EN61000-4-3 | Уровень 3, 10 В/м (80 МГц–2,7 ГГц); таблица 9, 9–28 В/м (385 МГц–5,78 ГГц) |
| Переходные быстрые процессы | BS EN/EN61000-4-4 | Уровень 3, 2 кВ |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 3, 1 кВ линия-линия |
| Устойчивость к наведенным ВЧ помехам | BS EN/EN61000-4-6 | Уровень 2, 3 В |
| Устойчивость к магнитному полю | BS EN/EN61000-4-8 | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывание 250 периодов |
Механические параметры
| Параметр | Значение |
| Габаритные размеры | 32 × 66 × 42,5 мм (Д × Ш × В) |
| Масса | 100 г |
| Упаковка | 90 шт. / 10 кг / картонная коробка |
| Класс корпуса | Полностью закрытый пластиковый корпус |
MTBF
| Параметр | Значение |
| Наработка на отказ | 500 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Кабель и разъемы
Стандартная конфигурация для модели GSM06E05-P1J включает выходной разъем P1J и сетевую европейскую двухконтактную вилку.
| Параметр | Значение |
| Тип сетевой вилки | 2-полюсная европейская вилка |
| Тип выходного разъема | P1J |
| Размер выходного разъема | 5,5 × 2,1 мм |
| Полярность | Центральный контакт «плюс» |
| Длина кабеля | UL2468 22AWG, 1220 +150/-0 мм для 5–9 В |
| Длина кабеля для серии 12–24 В | UL2468 24AWG, 1830 +150/-0 мм |
Примечания
| 1 | Все параметры указаны при входном напряжении 230 В переменного тока, номинальной нагрузке, температуре 25 °C и относительной влажности 70%. |
| 2 | Выходное напряжение измеряется на конце вилки при 50% нагрузки. |
| 3 | Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, завершенной конденсаторами 0,1 мкФ и 47 мкФ. |
| 4 | Допуск включает установившийся допуск, нестабильность по линии и по нагрузке. |
| 5 | Нестабильность по линии измеряется от низкого к высокому уровню сети при номинальной нагрузке. |
| 6 | Нестабильность по нагрузке измеряется в диапазоне от 0 до 100% номинальной нагрузки. |
| 7 | Источником питания следует считать независимый узел, однако конечное оборудование должно подтверждать соответствие всей системы директивам ЭМС. |
