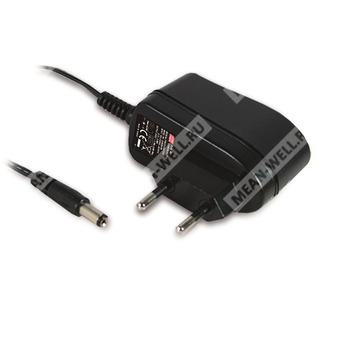

GSM06E06-P1J - сетевой медицинский AC/DC адаптер мощностью 6 Вт для питания портативных медицинских устройств.
GSM06E06-P1J — высоконадежный настенный одновыходной «зелёный» медицинский адаптер серии GSM06E с двухконтактной европейской вилкой, предназначенный для преобразования сетевого переменного напряжения в стабилизированное постоянное напряжение 6 В.
Назначение и область применения
Изделие ориентировано на применение в компактной медицинской аппаратуре и приборах, где требуется безопасный источник питания с низким током утечки, повышенной электрической изоляцией и соответствием медицинским стандартам.
- Глюкометры
- Тонометры
- Небулайзеры
- Ингаляторы
- Портативные медицинские устройства
Расшифровка партномера
| Фрагмент обозначения | Расшифровка |
|---|
| GSM06E | Серия адаптеров GSM06E |
| 06 | Номинальная мощность 6 Вт |
| P1J | Тип выходного разъёма: стандартный штекер P1J, тюнинг-вилочный тип, 2,1 × 5,5 × 11 мм, центральный контакт «+» |
| 6V | Выходное напряжение 6 В |
| Псевдокод модели | GSM06E06-P1J |
Ключевые особенности
- Двухполюсная европейская вилка, класс II
- Медицинская сертификация по схеме 2 × MOPP согласно BS EN/EN60601-1
- Ультранизкий ток утечки
- Потребление холостого хода менее 0,3 Вт
- Уровень энергоэффективности V
- Защита от короткого замыкания, перегрузки и перенапряжения
- Полностью закрытый пластиковый корпус
- Изоляция первичная-вторичная: 2 × MOPP
Описание
Серия GSM06E представляет собой высоконадежные настенные одно-выходные «зелёные» медицинские адаптеры мощностью 6 Вт. Модель GSM06E06-P1J оснащена стандартной европейской двухконтактной вилкой без заземляющего контакта и рассчитана на широкий диапазон входного напряжения от 85 до 264 В переменного тока.
Серия формирует различные уровни выходного напряжения в диапазоне от 5 В до 24 В постоянного тока, что позволяет применять её в миниатюрных медицинских устройствах. Схемотехника соответствует международным медицинским стандартам, обеспечивает сверхнизкий ток утечки и высокую степень электрической безопасности при непосредственном контакте оборудования с пациентом.
Для повышения энергетической эффективности изделие характеризуется высоким КПД и крайне малым потреблением без нагрузки, что соответствует требованиям экологичного энергосбережения. Корпус выполнен из негорючего пластика класса 94V-0 и обеспечивает двойную изоляцию.
Параметры выходной части
| Параметр | Значение |
|---|
| Выходное напряжение | 6 В |
| Номинальный ток | 1 А |
| Диапазон тока | 0 ~ 1 А |
| Номинальная мощность | 6 Вт |
| Пульсации и шум | 50 мВ п-п |
| Допуск по напряжению | ±5,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±5,0% |
| Диапазон перенастройки выходного напряжения | ±3,0% |
Параметры входа
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 85 ~ 264 В переменного тока, 120 ~ 370 В постоянного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| Потребляемый ток | 0,18 А / 100 В переменного тока |
| Пусковой ток | 15 А / 115 В переменного тока, 30 А / 230 В переменного тока, холодный старт |
| КПД тип. | 74% |
Эксплуатационные параметры
| Параметр | Значение |
|---|
| Рабочая температура | 0 ~ +50 °C |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура хранения и влажность | -20 ~ +85 °C, 10% ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0,04% / °C (0 ~ 40 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Защита
| Вид защиты | Характеристика |
|---|
| Перегрузка | 110 ~ 140% от номинальной выходной мощности |
| Тип защиты от перегрузки | Прерывистый режим, автоматическое восстановление после устранения аварии |
| Перенапряжение | >105% от номинальной выходной мощности |
| Тип защиты от перенапряжения | Ограничение стабилитроном |
Электрическая безопасность и ЭМС
| Параметр | Значение |
|---|
| Стандарты безопасности | TUV BS EN/EN60601-1, BS EN/EN60601-1-11, EAC TP TC 004 approved |
| Уровень изоляции | Первичная цепь - вторичная цепь: 2 × MOPP |
| Испытательное напряжение | I/P-O/P: 5656 В постоянного тока |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Ток утечки | < 50 мкА / 264 В переменного тока |
Параметры ЭМС — излучение
| Показатель | Стандарт | Уровень / примечание |
|---|
| Кондуктивные помехи | BS EN/EN55011 (CISPR11) | Класс B |
| Излучаемые помехи | BS EN/EN55011 (CISPR11) | Класс B |
| Гармонический ток | BS EN/EN61000-3-2 | Класс A |
| Колебание напряжения | BS EN/EN61000-3-3 | --- |
Параметры ЭМС — помехоустойчивость
| Показатель | Стандарт | Уровень / примечание |
|---|
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Устойчивость к ВЧ полю | BS EN/EN61000-4-3 | Уровень 3, 10 В/м (80 МГц ~ 2,7 ГГц); таблица 9, 9 ~ 28 В/м (385 МГц ~ 5,78 ГГц) |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 3, 2 кВ |
| Импульсные помехи | BS EN/EN61000-4-5 | Уровень 3, 1 кВ, линия-линия |
| Кондуктивная помехоустойчивость | BS EN/EN61000-4-6 | Уровень 2, 3 В |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
Надёжность, размеры и упаковка
| Параметр | Значение |
|---|
| MTBF | 500 тыс. часов минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 32 × 66 × 42,5 мм (Д × Ш × В) |
| Масса | 100 г |
| Упаковка | 90 шт. / 10 кг / короб |
Конструктивные сведения
| Параметр | Значение |
|---|
| Тип корпуса | Полностью закрытый пластиковый корпус |
| Тип входной вилки | Европейская двухконтактная вилка, класс II |
| Тип выходного разъёма | P1J |
| Полярность | Центральный контакт положительный |
| Размер выходного штекера | 2,1 × 5,5 × 11 мм |
| Тип разъёма | Тюнинг-вилочный |
| Длина кабеля | UL2468 24AWG 1830 +150/-0 мм для 12~24 В; для 5~9 В в документе указан UL2468 22AWG 1220 +150/-0 мм, стандартная длина по исполнению |
Примечания
- Все параметры указаны при входном напряжении 230 В переменного тока, номинальной нагрузке, температуре 25 °C и относительной влажности 70%, если не указано иное.
- Выходное напряжение измеряется на конце штекера при 50% нагрузки.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, завершённой конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает установку, стабилизацию по линии и стабилизацию по нагрузке.
- Стабилизация по линии измеряется от низкого к высокому входному напряжению при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 0% до 100% номинальной нагрузки.
- Источник питания рассматривается как самостоятельный узел, однако конечное оборудование должно дополнительно подтвердить соответствие всей системы требованиям ЭМС.
