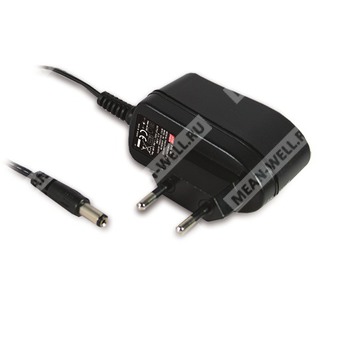

GSM06E09-P1J
Особенности
2-полюсная EURO-вилка, класс изоляции II
Одобрено по требованиям медицинской безопасности (2 x MOPP) в соответствии с BS EN/EN60601-1
Чрезвычайно низкий ток утечки
Потребление мощности без нагрузки < 0,3 Вт
Уровень энергоэффективности V
Защиты: короткое замыкание / перегрузка / перенапряжение
Полностью закрытый пластиковый корпус
Применение
Глюкометр
Тонометр
Небулайзер
Ингалятор
Портативное медицинское устройство
Описание
GSM06E — высоконадежная серия «зеленых» медицинских адаптеров 6 Вт, настенного исполнения, с одним выходом. Данное изделие оснащено стандартной европейской сетевой вилкой 2-контактной (без FG) и поддерживает диапазон входного напряжения от 85 В AC до 264 В AC. Вся серия обеспечивает различные выходные напряжения от 5 В DC до 24 В DC, что позволяет удовлетворить потребности различных видов миниатюрных медицинских устройств. Схемотехника соответствует международным медицинским стандартам (2 x MOPP) и имеет сверхнизкий ток утечки (< 50 мкА), подходящий для медицинских устройств, находящихся в прямом электрическом контакте с пациентами.
При КПД до 82% и чрезвычайно низком потреблении мощности без нагрузки менее 0,3 Вт. GSM06E соответствует EU ErP. Данное преимущество позволяет адаптеру экономить энергию как в режиме работы, так и в режиме ожидания. Во всей серии используется пластиковый корпус, соответствующий классу огнестойкости 94V-0, обеспечивающий двойную изоляцию, эффективно предотвращающую поражение электрическим током. GSM06E одобрен международными сертификатами медицинской безопасности.
P1J: разъем стандартной модели, 2,1 × 5,5 × 11 мм, «плюс» по центру, тип «tuning fork».
Другие варианты доступны по запросу заказчика (см. стр. 4~5).
Cпецификация
Модель: "GSM06E09-P1J"
Выход
Напряжение постоянного тока (Прим. 2): 9 В
Номинальный ток: 0,66 А
Диапазон рабочего тока: 0 ~ 0,66 А
Номинальная мощность: 6 Вт
Пульсации и шум (макс.) (Прим. 3): 80 мВп-п
Допуск по напряжению (Прим. 4): ±5,0%
Нестабильность по входному напряжению (Прим. 5): ±0,5%
Нестабильность по нагрузке (Прим. 6): ±5,0%
Время готовности / время нарастания выходного напряжения / время удержания напряжения: 1000 мс, 50 мс, 12 мс при полной нагрузке
Вход
Диапазон напряжения: 85 ~ 264 В AC, 120 ~ 370 В DC
Диапазон частот: 47 ~ 63 Гц
КПД (тип.): 76%
Потребляемый ток AC: 0,18 А / 100 В AC
Пусковой ток (макс.): холодный старт 15 А / 115 В AC, 30 А / 230 В AC
Ток утечки (макс.): ток прикосновения < 50 мкА / 264 В AC
Защиты
Перегрузка: 110 ~ 140% номинальной выходной мощности
Тип защиты (перегрузка): режим прерывистого ограничения нагрузки, автоматическое восстановление после устранения неисправности
Перенапряжение: >105% номинальной выходной мощности
Тип защиты (перенапряжение): ограничение стабилитроном
Окружающая среда
Рабочая температура: 0 ~ +50°C (см. «Кривая снижения мощности»)
Рабочая влажность: 20% ~ 90% RH без конденсации
Температура и влажность хранения: -20 ~ +85°C, 10 ~ 95% RH без конденсации
Температурный коэффициент: ±0,04% / °C (0 ~ 40°C)
Вибрация: 10 ~ 500 Гц, 2G 10 мин./1 цикл, суммарно 60 мин. по каждой из осей X, Y, Z
Стандарты безопасности
Стандарты безопасности: TUV BS EN/EN60601-1, BS EN/EN60601-1-11, EAC TP TC 004 одобрены
Уровень изоляции: первичная - вторичная: 2 x MOPP
Испытательное напряжение: вход-выход: 5656 В DC
Сопротивление изоляции: вход-выход: 100 МОм / 500 В DC / 25°C / 70% RH
ЭМС (Прим. 7)
Эмиссия (проводимая): BS EN/EN55011 (CISPR11), класс B
Эмиссия (излучаемая): BS EN/EN55011 (CISPR11), класс B
Гармонический ток: BS EN/EN61000-3-2, класс A
Фликер (мерцание напряжения): BS EN/EN61000-3-3, -----
Устойчивость к ЭСР: BS EN/EN61000-4-2, уровень 4, 15 кВ по воздуху; уровень 4, 8 кВ при контакте
Устойчивость к радиочастотному полю: BS EN/EN61000-4-3, уровень 3, 10 В/м (80 МГц~2,7 ГГц); таблица 9, 9~28 В/м (385 МГц~5,78 ГГц)
Импульсные помехи EFT: BS EN/EN61000-4-4, уровень 3, 1 кВ линия-линия
Импульсные перенапряжения (Surge): BS EN/EN61000-4-5, уровень 3, 1 кВ линия-линия
Устойчивость к кондуктивным помехам: BS EN/EN61000-4-6, уровень 2, 3 В
Устойчивость к магнитному полю: BS EN/EN61000-4-8, уровень 4, 30 А/м
Провалы и прерывания напряжения: BS EN/EN61000-4-11, >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов
Стандарты устойчивости: BS EN/EN55024, BS EN/EN60601-1-2, BS EN/EN61204-3
Прочее
Наработка на отказ (MTBF): 500 тыс. часов мин. MIL-HDBK-217F (25°C)
Габариты: 32 × 66 × 42,5 мм (Д×Ш×В)
Масса и упаковка: 100 г; 90 шт. / 10 кг / короб
Разъем: см. стр. 4~5; другой тип доступен по запросу заказчика
Вилка: см. стр. 4~5; другой тип доступен по запросу заказчика
Кабель: см. стр. 4~5; другой тип доступен по запросу заказчика
Примечания
1. Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке, 25°C, 70% RH.
2. Напряжение постоянного тока: выходное напряжение задается в точке измерения на клемме разъема и при 50% нагрузки.
3. Пульсации и шум измеряются при 20 МГц с использованием скрученной пары 12" с конденсаторами 0,1 мкФ и 47 мкФ на конце.
4. Допуск: включает допуск установки, нестабильность по входному напряжению, нестабильность по нагрузке.
5. Нестабильность по входному напряжению измеряется при переходе от минимального входного напряжения к максимальному при номинальной нагрузке.
6. Нестабильность по нагрузке измеряется при переходе от 0% до 100% номинальной нагрузки.
7. Источник питания рассматривается как независимый блок, но конечному оборудованию все равно требуется повторно подтвердить соответствие всей системы директивам ЭМС. Для рекомендаций о том, как выполнять эти испытания ЭМС, см. «Тестирование ЭМИ компонентных источников питания» (доступно на http://www.meanwell.com).
