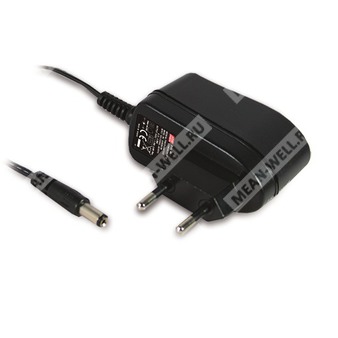

GSM06E12-P1J - сетевой AC-DC медицинский адаптер мощностью 12 Вт для питания портативной медицинской аппаратуры.
GSM06E12-P1J — высоконадежный настенный импульсный источник питания медицинского назначения с одним выходом, предназначенный для питания компактных медицинских устройств. Модель относится к серии GSM06E и оснащена европейской двухконтактной сетевой вилкой без защитного заземления, а также выходным разъемом типа P1J.
Расшифровка партномера
| Элемент партномера | Значение |
| GSM06E | Серия надежных «зеленых» медицинских адаптеров |
| 12 | Номинальное выходное напряжение 12 В |
| P1J | Тип выходного DC-разъема: стандартный штекер 2,1 × 5,5 × 11 мм, контакт «C+», тип tuning fork |
Назначение и область применения
Изделие предназначено для применения в медицинской технике малой мощности, включая:
- глюкометры;
- измерители артериального давления;
- небулайзеры;
- ингаляторы;
- портативные медицинские устройства.
Особенности
- Европейская двухконтактная сетевая вилка, класс II.
- Медицинская сертификация по стандарту BS EN/EN60601-1, соответствие 2 × MOPP.
- Очень низкий ток утечки.
- Потребление без нагрузки менее 0,3 Вт.
- Уровень энергоэффективности V.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Полностью закрытый пластиковый корпус.
- Входной диапазон 85…264 В переменного тока.
- Выходные напряжения серии: от 5 В до 24 В; конкретно для данной модели — 12 В.
Описание
GSM06E12-P1J представляет собой надежный 12-ваттный настенный одновыходный адаптер серии GSM06E, предназначенный для медицинских изделий. Конструкция выполнена в полностью закрытом пластиковом корпусе с двойной изоляцией и обеспечивает высокий уровень электробезопасности. Серия рассчитана на питание от универсальной сети переменного тока и обеспечивает стабильное выходное напряжение 12 В при номинальной нагрузке.
Аппаратная часть соответствует требованиям международных медицинских стандартов, а уровень тока утечки позволяет применять устройство в приборах, находящихся в непосредственном электрическом контакте с пациентом. Схемотехнические решения ориентированы на высокую надежность, малое потребление в холостом режиме и высокий КПД.
Технические параметры
| Параметр | Значение для GSM06E12-P1J |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 0,5 А |
| Диапазон выходного тока | 0…0,5 А |
| Номинальная выходная мощность | 6 Вт |
| Пульсации и шум | 100 мВ п-п |
| Допуск выходного напряжения | ±5,0% |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±3,0% |
| Параметр | Значение |
| Входное напряжение | 85…264 В переменного тока / 120…370 В постоянного тока |
| Диапазон частоты сети | 47…63 Гц |
| Потребляемый ток | 0,18 А при 100 В переменного тока |
| Пусковой ток | 15 А при 115 В переменного тока; 30 А при 230 В переменного тока, холодный запуск |
| КПД | 77% |
| Параметр | Значение |
| Ток утечки | Менее 50 мкА при 264 В переменного тока |
| Испытательное напряжение изоляции | Вход–выход: 5656 В постоянного тока |
| Сопротивление изоляции | Вход–выход: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Уровень изоляции | Первичная цепь — вторичная цепь: 2 × MOPP |
| Параметр | Значение |
| Рабочая температура | 0…+50 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения | -20…+85 °C |
| Влажность хранения | 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,04% / °C (0…40 °C) |
| Вибрация | 10…500 Гц, 2 G, 10 мин/цикл, по осям X, Y, Z в течение 60 мин |
| Параметр | Значение |
| MTBF | 500 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 32 × 66 × 42,5 мм (Д × Ш × В) |
| Масса | 100 г |
| Упаковка | 90 шт. / 10 кг / картонная коробка |
Защиты
| Вид защиты | Реализация |
| Перегрузка | Тип защиты: hiccup mode, автоматическое восстановление после устранения аварии |
| Перегрузка по мощности | 110…140% от номинальной выходной мощности |
| Перенапряжение | >105% от номинальной выходной мощности |
| Перенапряжение | Тип защиты: ограничение на стабилитроне |
Соответствие стандартам безопасности и ЭМС
| Параметр | Значение |
| Стандарты безопасности | TUV BS EN/EN60601-1, BS EN/EN60601-1-11, EAC TP TC 004 — одобрено |
| Стандарты ЭМС | BS EN/EN55024, BS EN/EN60601-1-2, BS EN/EN61204-3 |
| Излучаемые помехи | BS EN/EN55011 (CISPR11), класс B |
| Проводимые помехи | BS EN/EN55011 (CISPR11), класс B |
| Гармонические составляющие тока | BS EN/EN61000-3-2, класс A |
| Колебания напряжения | BS EN/EN61000-3-3 |
Устойчивость к помехам
| Воздействие | Уровень / норма |
| Электростатический разряд | Уровень 4, 15 кВ воздушный; уровень 4, 8 кВ контактный |
| Радиочастотное поле | Уровень 3, 10 В/м (80 МГц…2,7 ГГц); таблица 9, 9…28 В/м (385 МГц…5,78 ГГц) |
| Быстрые переходные процессы | Уровень 3, 2 кВ |
| Импульсные перенапряжения | Уровень 3, 1 кВ, линия-линия |
| Проводимая помехоустойчивость | Уровень 2, 3 В |
| Магнитное поле | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
Примечания
- Все параметры указаны при входном напряжении 230 В переменного тока, номинальной нагрузке, температуре 25 °C и относительной влажности 70%, если не указано иное.
- Выходное напряжение измеряется на конце штекера и при нагрузке 50%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием скрученной пары длиной 12 дюймов, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает установку, стабилизацию по линии и стабилизацию по нагрузке.
- Стабилизация по линии измеряется от низкого до высокого уровня сети при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 0% до 100% номинальной нагрузки.
- Источник питания рассматривается как независимый узел, однако конечное оборудование должно дополнительно подтвердить соответствие всей системы требованиям ЭМС.
Дополнительно по выходному разъему P1J: стандартный штекер типа tuning fork, размеры 2,1 × 5,5 × 11 мм, полярность: центральный контакт «C+».
