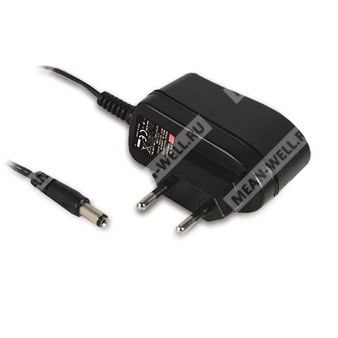

GSM06E15-P1J - сетевой AC-DC адаптер медицинского назначения мощностью 6 Вт с выходом 15 В и разъёмом P1J.
Общее назначение
GSM06E15-P1J представляет собой высоконадежный настенный одно-выходной «зелёный» медицинский адаптер серии GSM06E, предназначенный для питания компактных медицинских приборов и устройств, где требуется изолированное низковольтное постоянное напряжение 15 В.
Расшифровка партномера
| Элемент обозначения | Расшифровка |
| GSM06E | Серия настенных медицинских AC-DC адаптеров мощностью 6 Вт |
| 15 | Номинальное выходное напряжение 15 В постоянного тока |
| P1J | Стандартный выходной штекер типа P1J |
Особенности
- 2-контактная европейская вилка, устройство класса II.
- Медицинская безопасность, соответствие требованиям 2 x MOPP по BS EN/EN60601-1.
- Крайне малый ток утечки.
- Потребление без нагрузки менее 0,3 Вт.
- Класс энергетической эффективности V.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Полностью закрытый пластиковый корпус.
Области применения
- Глюкометр.
- Тонометр.
- Небулайзер.
- Ингалятор.
- Портативные медицинские устройства.
Описание
GSM06E15-P1J относится к серии высоконадежных настенных одно-выходных «зелёных» медицинских адаптеров мощностью 6 Вт. Изделие оснащено стандартной европейской 2-контактной вилкой без защитного заземления и рассчитано на работу от сети переменного тока в диапазоне 85–264 В. Серия обеспечивает различные уровни выходного напряжения в диапазоне от 5 до 24 В постоянного тока, что позволяет использовать её в компактной медицинской аппаратуре.
Схемотехника выполнена в соответствии с международными медицинскими требованиями безопасности, включая 2 x MOPP. Для адаптера характерны сверхнизкий ток утечки, высокая энергоэффективность и малое потребление без нагрузки. Корпус выполнен из самозатухающего пластика класса 94V-0, что обеспечивает усиленную электрическую изоляцию и повышенную стойкость к электрическому пробою.
Модель GSM06E15-P1J сертифицирована по международным медицинским стандартам и предназначена для эксплуатации в составе медицинских приборов, находящихся в непосредственном контакте с пациентом.
Выход
| Параметр | Значение |
| Модель | GSM06E15-P1J |
| Номинальное выходное напряжение | 15 В |
| Номинальный выходной ток | 0,4 А |
| Диапазон выходного тока | 0 ~ 0,4 А |
| Номинальная мощность | 6 Вт |
| Пульсации и шум, не более | 120 мВ п-п |
| Допуск выходного напряжения | ±5,0% |
| Линейная стабилизация | ±0,5% |
| Нагрузочная стабилизация | ±5,0% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 85 ~ 264 В AC |
| Диапазон входного напряжения постоянного тока | 120 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Потребляемый ток | 0,18 А / 100 В AC |
| Пусковой ток | 15 А / 115 В AC; 30 А / 230 В AC |
| Время установки, нарастания и удержания | 1000 мс, 50 мс, 12 мс при полной нагрузке |
Эксплуатационные характеристики
| Параметр | Значение |
| КПД, типовое | 79% |
| Ток утечки | Сенсорный ток < 50 мкА / 264 В AC |
| Стандарты безопасности | TUV BS EN/EN60601-1, BS EN/EN60601-1-11, EAC TP TC 004 approved |
| Уровень изоляции | Первичная - вторичная: 2 x MOPP |
| Испытательное напряжение | I/P-O/P: 5656 В DC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25℃ / 70% RH |
Защиты
| Функция | Параметры |
| Перегрузка | 110 ~ 140% от номинальной выходной мощности; тип защиты: режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | >105% от номинальной выходной мощности; тип защиты: ограничение стабилитроном |
Условия окружающей среды
| Параметр | Значение |
| Рабочая температура | 0 ~ +50℃ |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85℃, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0,04% / ℃ (0 ~ 40℃) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
Надежность
| Параметр | Значение |
| MTBF | 500 тыс. ч минимум, по MIL-HDBK-217F (25℃) |
Размеры и масса
| Параметр | Значение |
| Габариты | 32 × 66 × 42,5 мм (Д × Ш × В) |
| Масса | 100 г |
| Упаковка | 90 шт. / 10 кг / картонная коробка |
Разъём и кабель
| Параметр | Значение |
| Стандартный выходной штекер | P1J |
| Тип штекера | Коаксиальный, tuning fork type |
| Размер штекера | 2,1 × 5,5 × 11 мм, C+ |
| Длина кабеля | Для 12–24 В в документе указано 1830 мм +150/-0; для 5–9 В — 1220 мм +150/-0. Для данной модели, как части семейства 15 В, применяется исполнение по странице 3 с кабелем UL2468 24AWG 1830 +150/-0 мм. |
Примечания
- Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25℃ при 70% RH.
- Выходное напряжение измеряется на конце штекера при 50% нагрузки.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконечной 0,1 мкФ и 47 мкФ.
- Допуск включает в себя настройку, линейную стабилизацию и нагрузочную стабилизацию.
- Линейная стабилизация измеряется от низкого входного напряжения к высокому при номинальной нагрузке.
- Нагрузочная стабилизация измеряется от 0% до 100% номинальной нагрузки.
- Источник питания рассматривается как независимый модуль, однако конечное оборудование должно быть повторно проверено на соответствие EMC-директивам.
Дополнительные сведения по совместимым вариантам выходных штекеров, механическим размерам и альтернативным исполнениям приведены в документации серии GSM06E.
