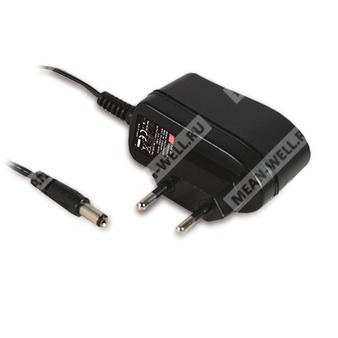

GSM06E24-P1J - сетевой медицинский AC/DC адаптер 24 В, 6 Вт для компактных медицинских устройств.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| Серия | GSM06E | Серия надежных «зеленых» медицинских адаптеров Mean Well мощностью 6 Вт |
| Выходное напряжение | 24 | 24 В постоянного тока |
| Тип сетевой вилки | P1J | Стандартная европейская 2-контактная вилка AC; выходной DC-разъем типа P1J |
Назначение
GSM06E24-P1J представляет собой настенный одно-выходной медицинский AC/DC адаптер серии GSM06E, предназначенный для питания компактных медицинских и портативных электронных устройств. Модель рассчитана на выход 24 В постоянного тока при мощности 6 Вт, оснащена стандартной европейской двухконтактной сетевой вилкой и цилиндрическим DC-разъемом P1J.
Особенности
- Европейская 2-контактная вилка, класс II.
- Медицинская сертификация: 2 x MOPP по BS EN/EN60601-1.
- Очень малый ток утечки.
- Потребление без нагрузки менее 0,3 Вт.
- Класс энергоэффективности V.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Полностью закрытый пластиковый корпус.
- Срок службы по заявлению производителя: 3 года.
Применение
- Глюкометр.
- Тонометр.
- Небулайзер.
- Ингалятор.
- Портативные медицинские устройства.
Описание
GSM06E24-P1J — высоконадежный настенный медицинский адаптер серии GSM06E с одним выходом. Устройство работает от сети переменного тока с широким диапазоном входного напряжения и обеспечивает стабилизированное выходное напряжение 24 В DC. Конструкция соответствует международным требованиям безопасности для медицинской техники, имеет двойную изоляцию и сверхмалый ток утечки, что делает адаптер пригодным для применения в оборудовании, находящемся в непосредственном электрическом контакте с пациентом.
Серия ориентирована на снижение энергопотребления: высокий КПД и низкое потребление без нагрузки обеспечивают соответствие требованиям европейского ErP. Корпус выполнен из самозатухающего пластика с классом горючести 94V-0.
Основные электрические параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 24 В DC |
| Номинальный выходной ток | 0,25 А |
| Диапазон выходного тока | 0…0,25 А |
| Номинальная мощность | 6 Вт |
| Пульсации и шум | 180 мВ пик-пик |
| Допуск по выходному напряжению | ±4,0% |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±2,0% |
| Время установки, нарастания и удержания | 1000 мс, 50 мс, 12 мс при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 85…264 В AC / 120…370 В DC |
| Диапазон входной частоты | 47…63 Гц |
| Входной ток | 0,18 А при 100 В AC |
| Пусковой ток | 15 А при 115 В AC; 30 А при 230 В AC, холодный старт |
| КПД, тип. | 82% |
| Потребление без нагрузки | менее 0,3 Вт |
Защита
| Параметр | Значение |
| Перегрузка | 110…140% от номинальной выходной мощности |
| Тип защиты от перегрузки | Переход в режим hiccup с автоматическим восстановлением после устранения аварии |
| Перенапряжение | Более 105% от номинальной выходной мощности |
| Тип защиты от перенапряжения | Ограничение на стабилитроне |
| Защита от короткого замыкания | Есть |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | 0…+50 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения | -20…+85 °C |
| Влажность хранения | 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,04%/°C в диапазоне 0…40 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | TUV BS EN/EN60601-1, BS EN/EN60601-1-11, EAC TP TC 004 |
| Уровень изоляции | Первичная цепь - вторичная цепь: 2 x MOPP |
| Испытательное напряжение | I/P - O/P: 5656 В DC |
| Сопротивление изоляции | I/P - O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ток утечки | Менее 50 мкА при 264 В AC |
ЭМС-эмиссия
| Параметр | Стандарт | Уровень |
| Проводимые помехи | BS EN/EN55011 (CISPR11) | Класс B |
| Излучаемые помехи | BS EN/EN55011 (CISPR11) | Класс B |
| Гармонические составляющие тока | BS EN/EN61000-3-2 | Класс A |
| Фликер напряжения | BS EN/EN61000-3-3 | --- |
ЭМС-устойчивость
| Параметр | Стандарт | Уровень / примечание |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| РЧ-поле | BS EN/EN61000-4-3 | Уровень 3, 10 В/м (80 МГц…2,7 ГГц); таблица 9, 9…28 В/м (385 МГц…5,78 ГГц) |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 3, 2 кВ |
| Импульсные помехи | BS EN/EN61000-4-5 | Уровень 3, 1 кВ линия-линия |
| Кондуктивные помехи | BS EN/EN61000-4-6 | Уровень 2, 3 В |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
Надежность, размеры и упаковка
| Параметр | Значение |
| MTBF | 500 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 32 × 66 × 42,5 мм (Д × Ш × В) |
| Масса | 100 г |
| Упаковка | 90 шт. / 10 кг / коробка |
Механические данные
| Параметр | Значение |
| Тип корпуса | Полностью закрытый пластиковый корпус |
| Сетевая вилка | Европейская 2-контактная вилка AC |
| Длина кабеля | Для 5…9 В: UL2468 22AWG, 1220 мм +150/-0 мм; для 12…24 В: UL2468 24AWG, 1830 мм +150/-0 мм |
| Тип DC-разъема | P1J |
| Размер DC-разъема | 2,1 × 5,5 × 11 мм, центральный контакт «+» |
Примечания
| 1 | Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C, 70% RH, если не оговорено иное. |
| 2 | Выходное напряжение измеряется на точке измерения у клеммы разъема и при 50% нагрузки. |
| 3 | Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, нагруженной конденсаторами 0,1 мкФ и 47 мкФ. |
| 4 | Допуск включает установку, стабилизацию по линии и стабилизацию по нагрузке. |
| 5 | Стабилизация по линии измеряется от низкого к высокому уровню входного напряжения при номинальной нагрузке. |
| 6 | Стабилизация по нагрузке измеряется в диапазоне от 0 до 100% номинальной нагрузки. |
| 7 | Источник питания рассматривается как независимый узел, однако конечное изделие должно дополнительно подтверждать соответствие всей системы требованиям ЭМС. |
