GSM120B12-R7B

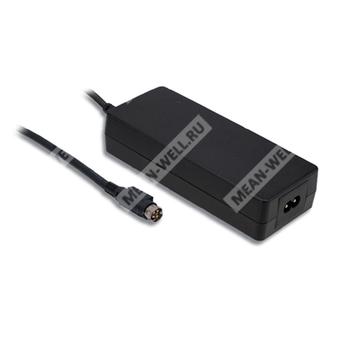

GSM120B12-R7B - медицинский AC-DC адаптер мощностью 120 Вт для питания аппаратуры с выходным напряжением 12 В.
Назначение и общая характеристика
GSM120B12-R7B — высоконадежный настольный одно-выходной «зелёный» медицинский адаптер серии GSM120B, предназначенный для питания медицинских и смежных электронных устройств. Модель выполнена с сетевым входом IEC320-C8, рассчитана на универсальный диапазон входного напряжения 80–264 В переменного тока и обеспечивает стабилизированное выходное напряжение 12 В постоянного тока при номинальной мощности до 102 Вт. Конструктивно применяется стандартный DC-разъём типа R7B, а по требованиям безопасности изделие соответствует 2 x MOPP и классу II.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| Серия | GSM120B | Серия медицинских AC-DC адаптеров мощностью 120 Вт |
| Выходное напряжение | 12 | 12 В постоянного тока |
| Исполнение разъёма постоянного тока | R7B | Стандартная модель, силовой DIN 4-pin с фиксатором |
Описание
Серия GSM120B представляет собой высоконадежные настольные источники питания с одним выходом, ориентированные на медицинское применение. Устройство использует 2-контактный сетевой вход IEC320-C8 без защитного заземления, поддерживает широкий диапазон сетевого питания и обеспечивает различные уровни выходного напряжения в зависимости от исполнения серии. Для модели GSM120B12-R7B выходное напряжение составляет 12 В. Схемотехника соответствует международным медицинским требованиям, обеспечивает очень малый ток утечки и высокую энергоэффективность.
Корпус выполнен из трудновоспламеняемого пластика класса 94V-0, обеспечивающего двойную изоляцию и повышение электробезопасности. В изделии предусмотрены функции защиты от короткого замыкания, перегрузки, перенапряжения и перегрева. Наличие светодиодного индикатора питания облегчает визуальный контроль состояния устройства.
Особенности
- 2-полюсный вход переменного тока IEC320-C8, источник питания класса II.
- Медицинская сертификация безопасности, 2 x MOPP по ANSI/AAMI ES60601-1/-1-11 и IEC/BS EN60601-1/-1-11.
- Очень малый ток утечки.
- Потребление без нагрузки менее 0,15 Вт.
- Уровень энергоэффективности VI и соответствие CoC Version 5.
- Широкий диапазон рабочих температур от -30 до +70 °C.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Светодиодный индикатор включения питания.
- Срок службы более 105 тыс. часов.
- Доступны различные аксессуары DC-разъёмов быстрого подключения.
Применение
- Мобильная клиническая рабочая станция.
- Оральный ирригатор.
- Портативный аппарат для гемодиализа.
- Дыхательный аппарат.
- Медицинский компьютерный монитор.
Технические параметры
Выход
| Параметр | GSM120B12-R7B |
| Выходное напряжение | 12 В |
| Номинальный ток | 8,5 А |
| Диапазон тока | 0–8,5 А |
| Номинальная мощность | 102 Вт |
| Пульсации и шум | 100 мВ п-п |
| Допуск по выходному напряжению | ±5,0% |
| Линейная стабилизация | ±1,0% |
| Стабилизация по нагрузке | ±5,0% |
| Уставка, время нарастания | 1500 мс, 30 мс при 230 В AC; 2000 мс, 30 мс при 115 В AC при полной нагрузке |
| Время удержания | 40 мс при 230 В AC; 24 мс при 115 В AC при полной нагрузке |
| Защита от перегрузки | 105–160% от номинальной выходной мощности, режим hiccup с автоматическим восстановлением после устранения неисправности |
| Защита от перенапряжения | 105–135% от номинального выходного напряжения, отключение выхода с последующим повторным включением для восстановления |
| Защита от перегрева | Отключение выхода с последующим повторным включением для восстановления |
Вход
| Параметр | GSM120B12-R7B |
| Диапазон входного напряжения | 80–264 В AC |
| Диапазон входного напряжения постоянного тока | 113–370 В DC |
| Частота сети | 47–63 Гц |
| Коэффициент мощности | PF > 0,93 при 230 В AC; PF > 0,97 при 115 В AC, при полной нагрузке |
| КПД | 88% |
| Входной ток | 1,4 А при 115 В AC; 0,7 А при 230 В AC |
| Пусковой ток | 35 А при 115 В AC; 70 А при 230 В AC, холодный старт |
| Ток утечки | Менее 100 мкА при 264 В AC |
Эксплуатационные условия
| Параметр | GSM120B12-R7B |
| Рабочая температура | -30...+70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения и влажность | -40...+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0...40 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
| Высота эксплуатации | 3000 м |
Безопасность и ЭМС
| Параметр | GSM120B12-R7B |
| Стандарты безопасности | IEC 60601-1:2005+A1+A2; IEC 60601-1-11:2015+A1; TUV BS EN/EN 60601-1:2006+A1+A12+A2; BS EN/EN 60601-1-11:2015+A1; ANSI/AAMI ES60601-1:2005+A2; ANSI/AAMI HA60601-1-11+A1; CAN/CSA C22.2 No. 60601-1:2014+A2; CSA C22.2 No. 60601-1-11:2015+A1; EAC TP TC 004 approved |
| Уровень изоляции | Первичная-Вторичная: 2 x MOPP |
| Испытательное напряжение изоляции | I/P-O/P: 4 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия гармонических составляющих | BS EN/EN61000-3-2, класс B |
| Колебания напряжения и фликер | BS EN/EN61000-3-3, класс B |
| Статическое электричество | BS EN/EN61000-4-2, уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Радиочастотное поле | BS EN/EN61000-4-3, уровень 3, 10 В/м (80 МГц–2,7 ГГц); таблица 9, 9–28 В/м (385 МГц–5,78 ГГц) |
| Быстрые переходные процессы | BS EN/EN61000-4-4, уровень 3, 2 кВ |
| Импульсные помехи | BS EN/EN61000-4-5, уровень 3, 1 кВ линия-линия |
| Кондуктивная помехоустойчивость | BS EN/EN61000-4-6, уровень 3, 10 В |
| Магнитное поле | BS EN/EN61000-4-8, уровень 4, 30 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11, 100% провал на 1 период, 30% провал на 25 периодов, 100% прерывание на 250 периодов |
| Эмиссия проводимых помех | BS EN/EN55011 (CISPR11), FCC PART 15 / CISPR22, CAN ICES-3(B)/NMB-3(B), класс B |
| Эмиссия излучаемых помех | BS EN/EN55011 (CISPR11), FCC PART 15 / CISPR22, CAN ICES-3(B)/NMB-3(B), класс B |
Надёжность
| Параметр | GSM120B12-R7B |
| MTBF | 2546,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 372,0 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и конструкция
| Параметр | GSM120B12-R7B |
| Габаритные размеры | 167 × 67 × 35 мм (Д × Ш × В) |
| Масса | 0,6 кг |
| Исполнение корпуса | Настольное |
| Сетевой ввод | IEC320-C8 |
| Стандартный разъём постоянного тока | R7B |
Упаковка
| Параметр | GSM120B12-R7B |
| Количество в упаковке | 20 шт. |
| Масса упаковки | 13,0 кг |
| Объём упаковки | 0,89 куб. фута |
Пин-аут стандартного разъёма R7B
| Номер контакта | Назначение |
| 1 | +Vo |
| 2 | -Vo |
| 3 | -Vo |
| 4 | +Vo |
Примечания
| № | Содержание |
| 1 | Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке, температуре 25 °C и относительной влажности 70%. |
| 2 | Выходное напряжение измеряется в точке на выводах разъёма при нагрузке 50%. |
| 3 | Пульсации и шум измеряются в полосе 20 МГц при использовании витой пары длиной 12 дюймов с оконечными конденсаторами 0,1 мкФ и 47 мкФ. |
| 4 | Допуск включает разброс установки, регулирование по линии и регулирование по нагрузке. |
| 5 | Регулирование по линии измеряется от нижнего до верхнего предела входного напряжения при номинальной нагрузке. |
| 6 | Время уставки измеряется при первом холодном старте. Повторное включение/выключение может увеличить время уставки. |
| 7 | При низком входном напряжении может потребоваться снижение нагрузки; см. кривую дерейтирования. |
| 8 | При высоте эксплуатации выше 2000 м снижение температуры окружающей среды составляет 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором. |
| 9 | Источник питания рассматривается как независимый узел, однако конечное оборудование должно дополнительно подтверждать соответствие всей системы требованиям ЭМС. |
Дополнительные сведения
- Тип разъёма постоянного тока: R7B, стандартный модельный вариант.
- Для моделей 15–48 В доступен выбор альтернативных DC-разъёмов и переходников; для исполнения 12 В основным является стандартный вариант R7B.
- Указанный ток утечки соответствует применению в медицинской технике с прямым электрическим контактом с пациентом.
- Серия использует двойную изоляцию и соответствует требованиям медицинских стандартов безопасности.
