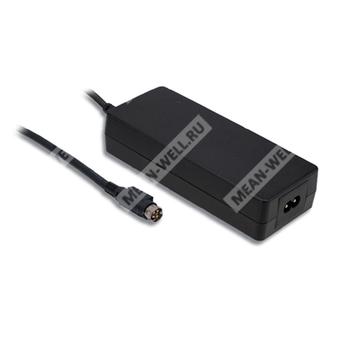

GSM120B24-R7B - 120-Вт медицинский AC/DC адаптер 24 В с выходным разъёмом R7B для промышленного и медицинского применения.
GSM120B24-R7B представляет собой высоконадежный настольный одновыходной «зелёный» медицинский адаптер мощностью 120 Вт. Изделие рассчитано на питание от сети переменного тока 80–264 В AC и обеспечивает стабилизированное выходное напряжение 24 В DC. Модель выполнена с двухполюсным сетевым вводом IEC320-C8, имеет класс II, соответствует требованиям 2 x MOPP и ориентирована на применение в медицинском и смежном электронном оборудовании, где критичны низкий ток утечки, высокая эффективность и расширенный диапазон рабочих температур.
Расшифровка партномера
| Обозначение |
Расшифровка |
| GSM |
Серия «зелёных» медицинских AC/DC адаптеров Mean Well |
| 120B |
Номинальная мощность 120 Вт, исполнение серии B |
| 24 |
Номинальное выходное напряжение 24 В DC |
| R7B |
Стандартное исполнение с выходным разъёмом Power DIN 4 pin с фиксатором |
Назначение и особенности
- Одновыходной настольный AC/DC адаптер для медицинского оборудования.
- Входной сетевой разъём: IEC320-C8, 2-полюсный, класс II.
- Выход: 24 В DC, ток до 5 А.
- Соответствие требованиям медицинской изоляции 2 x MOPP.
- Сверхнизкий ток утечки, пригодность для аппаратов с прямым электрическим контактом с пациентом.
- Высокая энергетическая эффективность и малое потребление без нагрузки.
- Защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Светодиодная индикация включения.
- Корпус из огнестойкого пластика класса 94V-0 с двойной изоляцией.
Области применения
- Передвижные клинические рабочие станции.
- Оральные ирригаторы.
- Портативные аппараты гемодиализа.
- Аппараты искусственного дыхания.
- Медицинские компьютерные мониторы.
Описание
GSM120B24-R7B — это высоконадежный медицинский адаптер серии GSM120B с выходным напряжением 24 В DC. Устройство принимает универсальный диапазон сетевого питания 80–264 В AC или 113–370 В DC и обеспечивает номинальную мощность 120 Вт. Серия разработана с учетом требований международных медицинских стандартов, обладает изоляцией первичная-вторичная цепь 2 x MOPP и поддерживает крайне малый ток утечки, что важно для оборудования, находящегося в прямом электрическом контакте с пациентом.
Для модели характерны высокий КПД, низкое потребление холостого хода и расширенный температурный диапазон работы. Исполнение R7B использует разъём Power DIN 4 pin с фиксатором. Внутренние схемные решения и конструкция корпуса ориентированы на надёжность, электрическую безопасность и стабильную работу в медицинской аппаратуре.
Расшифровка конструктивного исполнения
| Параметр |
Значение |
| Серия |
GSM120B |
| Номинальная мощность |
120 Вт |
| Выходное напряжение |
24 В DC |
| Исполнение выходного разъёма |
R7B |
Параметры
Выход
| Параметр |
Значение |
| Номинальное выходное напряжение |
24 В |
| Номинальный выходной ток |
5 А |
| Диапазон тока |
0–5 А |
| Номинальная мощность |
120 Вт |
| Пульсации и шум |
180 мВ п-п |
| Допуск выходного напряжения |
±3.0% |
| Линейная стабилизация |
±1.0% |
| Стабилизация по нагрузке |
±3.0% |
| Установка, время нарастания |
1500 мс, 30 мс при 230 В AC; 2000 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания |
40 мс при 230 В AC; 24 мс при 115 В AC, при полной нагрузке |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
80–264 В AC / 113–370 В DC |
| Диапазон частоты сети |
47–63 Гц |
| Коэффициент мощности |
PF > 0.93 при 230 В AC; PF > 0.97 при 115 В AC, при полной нагрузке |
| Типовой КПД |
90% |
| Типовой входной ток |
1.4 А при 115 В AC; 0.7 А при 230 В AC |
| Типовой пусковой ток |
35 А при 115 В AC; 70 А при 230 В AC, холодный старт |
Защита
| Параметр |
Значение |
| Перегрузка |
105–160% от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
105–135% от номинального выходного напряжения; отключение выходного напряжения с последующим повторным включением для восстановления |
| Перегрев |
Отключение выходного напряжения с последующим повторным включением для восстановления |
| Короткое замыкание |
Защита предусмотрена; режим работы не указан отдельно, восстановление после устранения неисправности |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение изоляции |
Вход-выход: 4 кВ AC |
| Сопротивление изоляции |
Не менее 100 МОм / 500 В DC / 25 °C / 70% RH |
| Уровень изоляции |
Первичная-вторичная цепь: 2 x MOPP |
| Ток прикосновения |
< 100 мкА при 264 В AC |
ЭМС
| Параметр |
Значение |
| Гармонические составляющие тока |
BS EN/EN61000-3-2, класс B |
| Фликер напряжения |
BS EN/EN61000-3-3, класс B |
| Электростатический разряд |
Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Устойчивость к радиочастотному полю |
Уровень 3, 10 В/м (80 МГц–2.7 ГГц); таблица 9, 9–28 В/м (385 МГц–5.78 ГГц) |
| Быстрые переходные помехи |
Уровень 3, 2 кВ |
| Импульсные помехи |
Уровень 3, 1 кВ линия-линия |
| Проведённые помехи |
Уровень 3, 10 В |
| Магнитное поле |
Уровень 4, 30 А/м |
| Провалы напряжения и прерывания |
100% провал 1 период, 30% провал 25 периодов, 100% прерывание 250 периодов |
| Излучаемые помехи |
BS EN/EN55011 (CISPR11), FCC Part 15 / CISPR22, CAN ICES-3(B)/NMB-3(B), класс B |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-30…+70 °C |
| Рабочая влажность |
20–90% RH, без конденсации |
| Температура хранения |
-40…+85 °C |
| Влажность хранения |
10–95% RH, без конденсации |
| Температурный коэффициент |
±0.03%/°C (0…40 °C) |
| Вибрация |
10–500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
| Рабочая высота |
3000 м |
Надёжность
| Параметр |
Значение |
| MTBF |
2546.9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 372.0 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Конструктивные данные
| Параметр |
Значение |
| Габариты |
167 × 67 × 35 мм (Д × Ш × В) |
| Масса |
0.6 кг |
| Упаковка |
20 шт.; 13.0 кг; 0.89 куб. фута |
| Корпус |
94V-0, с двойной изоляцией |
Подключение
| Параметр |
Значение |
| Сетевой ввод |
IEC320-C8 |
| Стандартный выходной разъём |
R7B, Power DIN 4 pin с фиксатором |
| Назначение контактов R7B |
1: +Vo, 2: -Vo, 3: -Vo, 4: +Vo |
| Дополнительные варианты разъёмов |
Доступны по заказу: P1J, P1M, R7BF, R1B, MIC4, C6P, C4P |
Примечания
| № |
Содержание |
| 1 |
Все параметры указаны при входе 230 В AC, номинальной нагрузке, 25 °C и 70% RH, если не оговорено иначе. |
| 2 |
Выходное напряжение измеряется на точке измерения у клеммы разъёма при 50% нагрузки. |
| 3 |
Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов и нагрузочного конденсатора 0.1 мкФ + 47 мкФ. |
| 4 |
Допуск включает в себя погрешность установки, линейную стабилизацию и стабилизацию по нагрузке. |
| 5 |
Линейная стабилизация измеряется от минимального входного напряжения к максимальному при номинальной нагрузке. |
| 6 |
Время установки измеряется при первом холодном запуске. Повторное включение и выключение источника питания может увеличить время установки. |
| 7 |
При пониженном входном напряжении может потребоваться дерейтинг. Следует учитывать характеристику снижения нагрузки. |
| 8 |
При высоте эксплуатации выше 2000 м дерейтинг температуры окружающей среды составляет 3.5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором. |
| 9 |
Источнику питания как самостоятельному узлу соответствие по ЭМС не отменяет необходимость проверки всей конечной системы на соответствие директивам ЭМС. |
Сведения по соответствию
- Медицинские стандарты: IEC 60601-1:2005+A1+A2; IEC 60601-1-11:2015+A1.
- Аналогичные сертификационные нормы: BS EN/EN 60601-1:2006+A1+A12+A2; BS EN/EN 60601-1-11:2015+A1.
- ANSI/AAMI ES60601-1:2005+A2; ANSI/AAMI HA60601-1-11+A1.
- CAN/CSA C22.2 No. 60601-1:2014+A2; CSA C22.2 No. 60601-1-11:2015+A1.
- EAC TP TC 004 approved.
