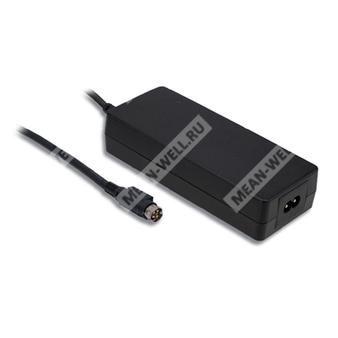

GSM120B48-R7B - медицинский AC/DC адаптер 120 Вт с выходом 48 В для питания оборудования.
Назначение
GSM120B48-R7B представляет собой высоконадежный настольный источник питания медицинского назначения мощностью 120 Вт с одним выходом постоянного тока 48 В. Модель выполнена с входом от сети переменного тока через IEC320-C8 и оснащена стандартным выходным разъемом R7B. Изделие предназначено для питания медицинской и иной чувствительной электронной аппаратуры, где требуются низкие токи утечки, высокая электрическая безопасность, широкий диапазон входного напряжения и соответствие медицинским стандартам изоляции.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| Серия | GSM120B | Серия медицинских AC/DC адаптеров Mean Well, 120 Вт, настольное исполнение, один выход |
| Выходное напряжение | 48 | 48 В постоянного тока |
| Тип выходного разъема | R7B | Стандартный разъем Power DIN 4 pin с фиксатором |
| Исполнение | - | Стандартная модификация серии |
Описание
GSM120B48-R7B относится к серии GSM120B, представляющей собой высоконадежные медицинские адаптеры настольного типа с одним выходом. Модель рассчитана на работу от универсальной сети 80...264 В переменного тока и обеспечивает стабилизированное выходное напряжение 48 В постоянного тока при номинальной мощности до 120 Вт. Конструкция ориентирована на применение в оборудовании, взаимодействующем с пациентом, и соответствует требованиям медицинской безопасности с изоляцией 2 x MOPP. Корпус выполнен из самозатухающего пластика класса 94V-0, обеспечивающего двойную изоляцию и защиту от электрического удара.
Для модели характерны высокий КПД, крайне малое потребление без нагрузки, низкий ток утечки и широкий температурный диапазон эксплуатации. Встроены защиты от короткого замыкания, перегрузки, перенапряжения и перегрева. Наличие светодиодной индикации питания упрощает эксплуатационный контроль состояния адаптера.
Особенности
- 2-контактный сетевой вход IEC320-C8, класс II.
- Медицинская безопасность: 2 x MOPP по ANSI/AAMI ES60601-1/-1-11 и IEC/BS EN/EN60601-1/-1-11.
- Крайне низкий ток утечки.
- Потребление без нагрузки менее 0,15 Вт.
- Уровень энергоэффективности VI и соответствие CoC Version 5.
- Работа в расширенном температурном диапазоне от -30 до +70 °C.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Светодиодный индикатор включения питания.
- Срок наработки на отказ свыше 105 тыс. ч.
- Доступны различные сменные DC-разъемы через дополнительный адаптер.
Области применения
- Мобильная клиническая рабочая станция.
- Оральный ирригатор.
- Портативный аппарат гемодиализа.
- Дыхательный аппарат.
- Медицинский компьютерный монитор.
Характеристики
Выход
| Параметр | Значение |
| Партномер | GSM120B48-R7B |
| Номинальное выходное напряжение | 48 В |
| Номинальный выходной ток | 2,5 А |
| Диапазон тока | 0...2,5 А |
| Номинальная выходная мощность | 120 Вт |
| Пульсации и шум | 200 мВ п-п |
| Допуск по выходному напряжению | ±2,5% |
| Регулирование по линии | ±1,0% |
| Регулирование по нагрузке | ±2,5% |
| Настройка, время нарастания | 2000 мс, 30 мс при 115 В AC; 1500 мс, 30 мс при 230 В AC, при полной нагрузке |
| Время удержания | 24 мс при 115 В AC; 40 мс при 230 В AC, при полной нагрузке |
| Защита от перегрузки | 105...160% от номинальной выходной мощности; режим hiccup, автоматическое восстановление |
| Защита от перенапряжения | 105...135% от номинального выходного напряжения; отключение выхода, повторное включение для восстановления |
| Защита от перегрева | Отключение выходного напряжения, восстановление после повторного включения |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 80...264 В AC; 113...370 В DC |
| Диапазон частоты | 47...63 Гц |
| Коэффициент мощности | PF > 0,93 при 230 В AC; PF > 0,97 при 115 В AC, при полной нагрузке |
| Типовой КПД | 91,5% |
| Ток потребления | 0,7 А при 230 В AC; 1,4 А при 115 В AC |
| Пусковой ток | 35 А при 115 В AC; 70 А при 230 В AC, холодный старт |
| Изоляционное напряжение | Вход-выход: 4 кВ AC |
| Сопротивление изоляции | Вход-выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
Эксплуатация и окружающая среда
| Параметр | Значение |
| Рабочая температура | -30...+70 °C |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура и влажность хранения | -40...+85 °C, 10...95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...40 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
| Рабочая высота | 3000 м |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | IEC 60601-1:2005+A1+A2; IEC 60601-1-11:2015+A1; TUV BS EN/EN 60601-1:2006+A1+A12+A2; BS EN/EN 60601-1-11:2015+A1; ANSI/AAMI ES60601-1:2005+A2; ANSI/AAMI HA60601-1-11+A1; CAN/CSA C22.2 No. 60601-1:2014+A2; CSA C22.2 No. 60601-1-11:2015+A1; EAC TP TC 004 |
| Уровень изоляции | Первичная-вторичная: 2 x MOPP |
| Ток утечки | < 100 мкА при 264 В AC |
| Эмиссия по ЭМС | BS EN/EN55011 (CISPR11), FCC PART 15 / CISPR22, CAN ICES-3(B)/NMB-3(B) |
| Иммунитет по ЭМС | BS EN/EN60601-1-2, BS EN/EN61204-3 |
| ESD | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| RF-поле | Уровень 3, 10 В/м (80 МГц...2,7 ГГц); таблица 9, 9...28 В/м (385 МГц...5,78 ГГц) |
| Быстрые переходные процессы | Уровень 3, 2 кВ |
| Импульсные помехи | Уровень 3, 1 кВ линия-линия |
| Проводимая помехоустойчивость | Уровень 3, 10 В |
| Магнитное поле | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | 100% провал 1 период, 30% провал 25 периодов, 100% прерывания 250 периодов |
| Гармонические токи | Class A |
| Колебание напряжения | Class B |
Надежность
| Параметр | Значение |
| MTBF | 2546,9 тыс. ч, Telcordia SR-332 (Bellcore); 372,0 тыс. ч, MIL-HDBK-217F (25 °C) |
Механические данные
| Параметр | Значение |
| Габариты | 167 × 67 × 35 мм (Д × Ш × В) |
| Масса | 0,6 кг |
| Упаковка | 20 шт.; 13,0 кг; 0,89 CUFT |
| Корпус | Case No. GS120A |
Разъемы и подключения
| Параметр | Значение |
| Сетевой вход | IEC320-C8, 2-контактный |
| Стандартный DC-разъем | R7B |
| Исполнение DC-разъема | KYCON KPPX-4P equivalent |
| Назначение контактов R7B | 1: +Vo; 2: -Vo; 3: -Vo; 4: +Vo |
Примечания
| 1 | Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке, температуре окружающей среды 25 °C и влажности 70% RH. |
| 2 | Выходное напряжение измеряется в точке на клемме разъема при 50% нагрузки. |
| 3 | Пульсации и шум измеряются при 20 МГц с использованием витой пары длиной 12 дюймов и эквивалентной нагрузочной цепи с конденсаторами 0,1 мкФ и 47 мкФ. |
| 4 | Допуск включает установку, регулирование по линии и по нагрузке. |
| 5 | Регулирование по линии измеряется от нижнего до верхнего предела сети при номинальной нагрузке. |
| 6 | Время установки измеряется при первом холодном старте. Повторные включения питания могут увеличивать это время. |
| 7 | При низком входном напряжении может потребоваться снижение нагрузки. Следует учитывать кривую дерейтирования. |
| 8 | Для высоты эксплуатации выше 2000 м расчетное снижение температуры окружающей среды составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором. |
| 9 | Источник питания рассматривается как независимый узел, однако конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС. |
Дополнительные сведения
Для стандартного исполнения R7B предусмотрен сменный DC-разъем. В таблицах документа указано, что для моделей 15...48 В доступен ряд альтернативных DC-разъемов и кабельных исполнений через заказную модификацию или быстросменный адаптер.
