GSM12E05-USB - компактный медицинский AC/DC адаптер 5 В 12 Вт с USB-выходом для портативной аппаратуры.

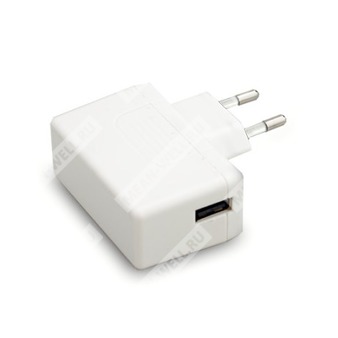

GSM12E05-USB — это настенный одновыходной зелёный медицинский сетевой адаптер серии GSM12E, предназначенный для питания медицинских и портативных электронных устройств от сети переменного тока с выдачей стабилизированного постоянного напряжения 5 В через разъём USB Type A.
Расшифровка партномера
| Фрагмент обозначения |
Расшифровка |
| GSM12E |
Серия медицинских AC/DC адаптеров мощностью 12 Вт, настенного исполнения |
| 05 |
Номинальное выходное напряжение 5 В |
| USB |
Исполнение с выходным разъёмом USB Type A |
Назначение и особенности
Адаптер относится к классу II, не имеет заземляющего контакта и рассчитан на универсальный сетевой ввод. Конструкция ориентирована на применение в медицинской технике, где критичны низкий ток утечки, соблюдение требований по изоляции и высокая энергоэффективность.
- Универсальный вход переменного тока во всём диапазоне.
- Медицинская безопасность, соответствие 2 x MOPP.
- Сверхнизкий ток утечки.
- Низкое потребление без нагрузки.
- Энергоэффективность класса VI.
- Полностью закрытый пластиковый корпус.
- Защиты от короткого замыкания, перегрузки и перенапряжения.
- USB-исполнение для питания совместимых устройств.
Применение
- Глюкометры.
- Тонометры.
- Небулайзеры.
- Ингаляторы.
- Портативные медицинские устройства.
- Устройства для терапии апноэ сна.
Выход
| Параметр |
Значение |
| Номинальное выходное напряжение |
5 В |
| Номинальный выходной ток |
2,4 А |
| Диапазон выходного тока |
0 ~ 2,4 А |
| Номинальная выходная мощность |
12 Вт |
| Пульсации и шум |
60 мВп-п |
| Допуск выходного напряжения |
±5,0% |
| Стабилизация по сети |
±5,0% |
| Стабилизация по нагрузке |
±5,0% |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения переменного тока |
80 ~ 264 В~ |
| Диапазон входного напряжения постоянного тока |
113 ~ 370 В= |
| Диапазон частоты сети |
47 ~ 63 Гц |
| Потребляемый ток |
0,4 А / 115 В~; 0,2 А / 230 В~ |
| Пусковой ток, холодный старт |
30 А / 115 В~; 60 А / 230 В~ |
Защиты
| Параметр |
Значение |
| Перегрузка |
110 ~ 200% от номинальной выходной мощности; тип защиты — режим hiccup, автоматическое восстановление после устранения причины неисправности |
| Перенапряжение |
110 ~ 140% от номинального выходного напряжения; тип защиты — ограничение стабилитроном, выходное короткое замыкание |
Изоляция и безопасность
| Параметр |
Значение |
| Стандарты безопасности |
TUV BS EN/EN60601-1, BS EN/EN60601-1-11 (версия 3.1), EAC TP TC 004 |
| Уровень изоляции |
Первичная цепь — вторичная цепь: 2 x MOPP |
| Испытательное напряжение |
I/P-O/P: 5656 В= |
| Сопротивление изоляции |
I/P-O/P: 100 МОм / 500 В= / 25 °C / 70% RH |
| Ток утечки |
Ток прикосновения < 100 мкА / 264 В~ |
Электромагнитная совместимость
| Параметр |
Значение |
| Излучаемые помехи |
BS EN/EN55011 (CISPR11), класс B |
| Кондуктивные помехи |
BS EN/EN55011 (CISPR11), класс B |
| Гармонические составляющие тока |
BS EN/EN61000-3-2, класс A |
| Фликер напряжения |
BS EN/EN61000-3-3 |
| Электростатический разряд |
BS EN/EN61000-4-2, уровень 4: 15 кВ по воздуху; уровень 4: 8 кВ контакт |
| Устойчивость к радиочастотному полю |
BS EN/EN61000-4-3, уровень 3: 10 В/м (80 МГц ~ 2,7 ГГц); таблица 9: 9 ~ 28 В/м (385 МГц ~ 5,78 ГГц) |
| Быстрые переходные процессы |
BS EN/EN61000-4-4, уровень 3: 2 кВ |
| Импульсные помехи |
BS EN/EN61000-4-5, уровень 3: 1 кВ линия- линия |
| Проведённая устойчивость |
BS EN/EN61000-4-6, уровень 2: 3 В |
| Магнитное поле промышленной частоты |
BS EN/EN61000-4-8, уровень 4: 30 А/м |
| Провалы и прерывания напряжения |
BS EN/EN61000-4-11: >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-20 ~ +70 °C |
| Рабочая влажность |
0 ~ 95% RH, без конденсации |
| Температура хранения и влажность |
-20 ~ +85 °C, 0 ~ 95% RH, без конденсации |
| Температурный коэффициент |
±0,03% / °C (0 ~ 40 °C) |
| Вибрация |
10 ~ 500 Гц, 2G, 10 мин/цикл, общий период 60 мин по осям X, Y, Z |
Надёжность и ресурс
| Параметр |
Значение |
| Срок службы |
3 года: 100% нагрузки при 40 °C, 12 часов в день |
| MTBF |
400 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Механические данные
| Параметр |
Значение |
| Габариты |
62,2 × 27,4 × 39,7 мм (Д × Ш × В) |
| Тип корпуса |
Полностью закрытый пластиковый корпус |
| Исполнение подключения |
USB Type A |
| Разъём |
USB Type A, 4-контактный |
| Назначение контактов USB |
1 — -V; 2 — N.C.; 3 — N.C.; 4 — +V |
Кабель и подключение
| Параметр |
Значение |
| Конфигурация модели |
GSM12E05-USB |
| Тип подключения |
USB connection |
| Длина кабеля |
Для USB-исполнения в документе отдельная длина не указана |
Упаковка
| Исполнение |
Масса и упаковка |
| Кабельное подключение |
100 г, 90 шт. / 10 кг / картон |
| USB-подключение |
76 г, 150 шт. / 12,5 кг / картон |
Примечания
- Все параметры указаны при входном напряжении 230 В~, номинальной нагрузке, температуре 25 °C и влажности 70% RH, если не оговорено иное.
- Выходное напряжение измеряется на конце разъёма при нагрузке 50%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, подключённой к конденсаторам 0,1 мкФ и 47 мкФ.
- Допуск включает настройку, стабилизацию по сети и стабилизацию по нагрузке.
- Стабилизация по сети измеряется от нижнего уровня линии до верхнего уровня при номинальной нагрузке.
- Стабилизация по нагрузке измеряется в диапазоне от 10% до 100% номинальной нагрузки.
- При низком входном напряжении может потребоваться снижение нагрузки; необходимо учитывать кривую дерейтинга.
- Источник питания рассматривается как независимый узел, однако итоговое оборудование должно быть повторно проверено на соответствие директивам по ЭМС.
