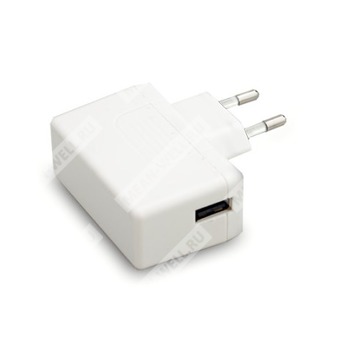

GSM12E09-P1J - медицинский AC/DC адаптер 12 Вт с выходом 9 В и вилкой P1J для портативной аппаратуры.
GSM12E09-P1J — это настенный одно-выходной зеленый медицинский адаптер серии GSM12E с выходным напряжением 9 В, рассчитанный на применение в медицинском и портативном оборудовании.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| Серия | GSM12E | Серия медицинских AC/DC адаптеров мощностью 12 Вт |
| Выходное напряжение | 09 | 9 В постоянного тока |
| Тип выходного разъема | P1J | Стандартный штекер, 2,1 × 5,5 × 11 мм, прямой, штекер типа tuning fork |
Назначение
Изделие предназначено для питания медицинских электрических устройств, включая глюкометры, тонометры, небулайзеры, ингаляторы, портативные медицинские приборы и устройства для лечения апноэ сна.
Особенности
- Универсальный сетевой вход переменного тока, полный диапазон.
- Медицинская сертификация по требованиям 2 x MOPP.
- Сверхнизкий ток утечки.
- Потребление мощности без нагрузки менее 0,075 Вт.
- Класс энергоэффективности VI.
- Широкий диапазон рабочей температуры от -20 до +70 °C.
- Класс II, без заземляющего контакта.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Полностью закрытый пластиковый корпус.
- Доступны различные быстросменные аксессуары для DC-штекеров.
- Совместимость с международными нормами безопасности.
Описание
GSM12E09-P1J относится к высоконадежным настенным медицинским адаптерам серии GSM12E. Конструкция компактна и удобна для переноски. Модель оснащена стандартной 2-контактной европейской сетевой вилкой и ориентирована на применение в устройствах, где требуется малый ток утечки, высокий уровень электробезопасности и стабильное выходное питание 9 В.
Схемотехническое исполнение соответствует международным медицинским стандартам, включая требования 2 x MOPP, а уровень утечки рассчитан на применение в оборудовании, находящемся в непосредственном электрическом контакте с пациентом. Конструкция серии выполнена с учетом энергосбережения как в рабочем, так и в дежурном режиме.
Параметры изделия
| Параметр | Значение |
| Партномер | GSM12E09-P1J |
| Серия | GSM12E |
| Тип изделия | Настенный AC/DC медицинский адаптер, один выход |
| Номинальная мощность | 12 Вт |
| Тип сетевой вилки | Европейская 2-контактная |
| Тип выходного разъема | P1J |
| Тип корпуса | Полностью закрытый пластиковый корпус |
| Класс защиты | Класс II, без заземляющего контакта |
Выход
| Параметр | Значение |
| Выходное напряжение | 9 В |
| Номинальный ток | 1,33 А |
| Диапазон тока | 0...1,33 А |
| Максимальная выходная мощность | 12 Вт |
| Пульсации и шум | 60 мВ п-п |
| Допуск выходного напряжения | ±4,0% |
| Регулирование по сети | ±1,0% |
| Регулирование по нагрузке | ±4,0% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 80...264 В переменного тока |
| Диапазон входного напряжения по постоянному току | 113...370 В |
| Диапазон частоты сети | 47...63 Гц |
| Входной ток | 0,4 А при 115 В переменного тока; 0,2 А при 230 В переменного тока |
| Пусковой ток | Cold start 30 А / 115 В переменного тока; 60 А / 230 В переменного тока |
| Тип входа | Универсальный AC-вход, полный диапазон |
Эффективность и потери
| Параметр | Значение |
| КПД типовой | 82% |
| Потребление без нагрузки | Менее 0,075 Вт |
Защита
| Параметр | Значение |
| Перегрузка | 110...200% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 110...140% от номинального выходного напряжения |
| Тип защиты от перенапряжения | Ограничение стабилитроном, выход короткозамкнут |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции вход-выход | 5656 В постоянного тока |
| Сопротивление изоляции вход-выход | 100 МОм при 500 В постоянного тока, 25 °C, 70% RH |
| Уровень изоляции | Первичная - вторичная: 2 x MOPP |
| Ток утечки на землю | Ток касания менее 100 мкА при 264 В переменного тока |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20...+70 °C |
| Рабочая влажность | 0...95% RH, без конденсации |
| Температура хранения | -20...+85 °C |
| Влажность хранения | 0...95% RH, без конденсации |
| Температурный коэффициент | ±0,03% / °C в диапазоне 0...40 °C |
| Вибрация | 10...500 Гц, 2G, по 10 мин. на цикл, суммарно 60 мин. по осям X, Y, Z |
Надежность и ресурс
| Параметр | Значение |
| Срок службы | 3 года при 100% нагрузке, 40 °C, 12 часов в день |
| MTBF | 400 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габаритные размеры
| Параметр | Значение |
| Длина | 62,2 мм |
| Ширина | 27,4 мм |
| Высота | 39,7 мм |
Комплектность и упаковка
| Параметр | Значение |
| Тип упаковки | Картонная коробка |
| Количество в коробке | 90 шт. |
| Масса брутто | 10 кг |
| Масса изделия | 100 г |
| Примечание по упаковке | Для кабельного исполнения |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | TUV BS EN/EN60601-1, BS EN/EN60601-1-11 (версия 3.1), EAC TP TC 004 |
| Эмиссия | Проводимые помехи: класс B; излучаемые помехи: класс B; гармонические токи: класс A |
| Иммунитет к ЭСР | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Устойчивость к радиочастотному полю | Уровень 3, 10 В/м, 80 МГц...2,7 ГГц; таблица 9, 9...28 В/м, 385 МГц...5,78 ГГц |
| Электростатические и помехоустойчивые испытания | EFT: уровень 3, 2 кВ; Surge: уровень 3, 1 кВ линия-линия; проводимая устойчивость: уровень 2, 3 В; магнитное поле: уровень 4, 30 А/м |
| Провалы и прерывания напряжения | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывание 250 периодов |
Примечания
- Все параметры указаны при входном напряжении 230 В переменного тока, номинальной нагрузке, температуре 25 °C и относительной влажности 70%.
- Выходное напряжение измеряется на контактах штекера при нагрузке 50%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконеченной конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает настройку, регулирование по сети и по нагрузке.
- Регулирование по сети измеряется от низкого к высокому напряжению сети при номинальной нагрузке.
- Регулирование по нагрузке измеряется в диапазоне 10...100% номинальной нагрузки.
- При низком входном напряжении может потребоваться снижение нагрузки; необходимо учитывать кривую дерейтирования.
- Источник питания рассматривается как независимый узел, однако конечное оборудование должно быть повторно проверено на соответствие директивам по ЭМС.
