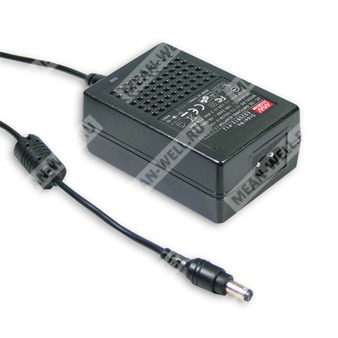

GSM36B05-P1J — высоконадежный настольный одно-выходной «зеленый» медицинский адаптер серии GSM36B, предназначенный для питания миниатюрных медицинских устройств. Изделие выполнено в корпусе класса II, имеет двухконтактный сетевой вход IEC320-C8 без защитного проводника и обеспечивает изолированное постоянное напряжение 5 В при номинальной мощности до 22,5 Вт для данной модификации. Конструкция рассчитана на применение в медицинской аппаратуре с прямым контактом с пациентом, при этом реализован уровень изоляции 2 x MOPP и крайне низкий ток утечки.
Адаптер GSM36B05-P1J рассчитан на широкий входной диапазон сети переменного тока и предназначен для питания малогабаритной медицинской аппаратуры с требованием повышенной электрической безопасности. Конструкция удовлетворяет международным медицинским стандартам, имеет двойную усиленную изоляцию и сниженный ток прикосновения. Серия ориентирована на высокую надежность, малое энергопотребление в режиме холостого хода и эксплуатацию в медико-технических изделиях, где важны компактность, стабильность выхода и соответствие требованиям EMC и безопасности.
| Параметр | Значение |
|---|
| Стандарты безопасности | IEC 60601-1:2005+A1+A2; IEC 60601-1-11:2015+A1; TUV BS EN/EN 60601-1:2006+A1+A12+A2; BS EN/EN 60601-1-11:2015+A1; ANSI/AAMI ES60601-1:2005+A2; ANSI/AAMI HA60601-1-11+A1; CAN/CSA C22.2 No. 60601-1:2014+A2; CSA C22.2 No. 60601-1-11:2015+A1; EAC TP TC 004 |
| Уровень изоляции | Первичная цепь – вторичная цепь: 2 x MOPP |
| Испытательное напряжение изоляции | I/P-O/P: 4 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ток прикосновения | < 50 мкА / 264 В AC |
| Эмиссия | Conducted emission: BS EN/EN55011 (CISPR11), FCC PART 15 / CISPR22, CAN ICES-3(B)/NMB-3(B), MSIP KN32, класс B |
| Эмиссия излучаемая | BS EN/EN55011 (CISPR11), FCC PART 15 / CISPR22, CAN ICES-3(B)/NMB-3(B), MSIP KN32, класс B |
| Гармонические токи | BS EN/EN61000-3-2, класс A |
| Фликер напряжения | BS EN/EN61000-3-3 |
| ESD | BS EN/EN61000-4-2, уровень 4: 15 кВ воздух, 8 кВ контакт |
| Устойчивость к ВЧ полю | BS EN/EN61000-4-3, уровень 3: 10 В/м (80 МГц – 2,7 ГГц); таблица 9: 9–28 В/м (385 МГц – 5,78 ГГц) |
| Быстрые переходные процессы | BS EN/EN61000-4-4, уровень 3: 2 кВ |
| Импульсные помехи | BS EN/EN61000-4-5, уровень 3: 1 кВ линия-линия |
| Проведенные помехи | BS EN/EN61000-4-6, уровень 3: 10 В |
| Магнитное поле | BS EN/EN61000-4-8, уровень 4: 30 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11: 100% провал 1 период, 30% провал 25 периодов, 100% прерывания 250 периодов |
| № | Содержание |
|---|
| 1 | Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке, температуре окружающей среды 25 °C и влажности 70% RH. |
| 2 | Выходное напряжение измеряется на клемме штекера при нагрузке 50%. |
| 3 | Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсаторами 0,1 мкФ и 47 мкФ. |
| 4 | Допуск включает погрешность установки, регулирование по линии и регулирование по нагрузке. |
| 5 | Регулирование по линии измеряется от нижнего до верхнего предела входного напряжения при номинальной нагрузке. |
| 6 | Время установки измеряется при первом холодном запуске. Включение и выключение источника питания может увеличить это время. |
| 7 | При низком входном напряжении может потребоваться дерейтинг. Для подробностей следует использовать кривую дерейтирования. |
| 8 | Источник питания рассматривается как независимый узел, однако финальное изделие должно быть повторно проверено на соответствие директивам ЭМС. |
