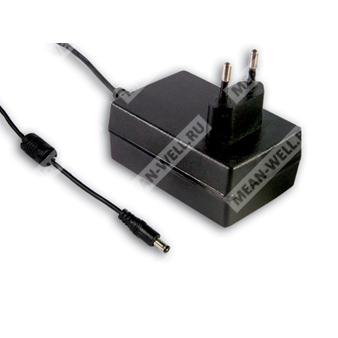

GSM36E09-P1J - сетевой AC-DC медицинский адаптер на 9 В постоянного тока для портативной медицинской аппаратуры.
Расшифровка партномера
| Элемент обозначения | Расшифровка |
| GSM | Серия медицинских адаптеров Mean Well |
| 36 | Номинальная мощность 36 Вт |
| E | Исполнение серии GSM36E |
| 09 | Выходное напряжение 9 В |
| P1J | Тип сетевой вилки: европейская 2-контактная; тип выходного DC-разъёма: P1J |
Краткое описание
GSM36E09-P1J представляет собой высоконадежный настенный одно-выходной медицинский адаптер переменного/постоянного тока мощностью 36 Вт, предназначенный для питания компактных медицинских устройств. Модель оснащена двухконтактной европейской сетевой вилкой без защитного контакта и стандартным коаксиальным выходным разъёмом P1J. Изделие рассчитано на универсальный вход 80–264 В AC, соответствует требованиям медицинской безопасности 2 x MOPP, имеет крайне низкий ток утечки и ориентировано на применение в оборудовании, контактирующем с пациентом.
Назначение
Адаптер предназначен для питания миниатюрных медицинских приборов, включая глюкометры, тонометры, небулайзеры, ингаляторы и переносные медицинские устройства.
Особенности
- Европейская двухконтактная сетевая вилка, класс II.
- Медицинская безопасность, соответствие 2 x MOPP по EN60601-1.
- Крайне низкий ток утечки.
- Потребление без нагрузки менее 0,1 Вт.
- КПД до 84% для версии 9 В.
- Энергоэффективность уровня VI и соответствие CoC версии 5.
- Рабочий диапазон температур от -25 до +60 °C.
- Защиты: от короткого замыкания, перегрузки и перенапряжения.
- Светодиодный индикатор включения.
- Возможность применения сменных DC-разъёмов через аксессуары или заказную конфигурацию.
Области применения
- Глюкометр.
- Тонометр.
- Небулайзер.
- Ингалятор.
- Портативные медицинские устройства.
Выходные параметры
| Параметр | Значение для GSM36E09-P1J |
| Номинальное выходное напряжение | 9 В |
| Диапазон установки/регулировки напряжения | 7,88–10,5 В |
| Номинальный выходной ток | 4 А |
| Диапазон выходного тока | 0–4 А |
| Номинальная выходная мощность | 36 Вт |
| Пульсации и шум | 80 мВ пик-пик |
| Допуск по выходному напряжению | ±5,0% |
| Линейная стабилизация | ±1,0% |
| Стабилизация по нагрузке | ±5,0% |
| Перегрузочная способность | 105–170% от номинальной выходной мощности |
| Защита от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 12,6–17,2 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения |
Входные параметры
| Параметр | Значение для GSM36E09-P1J |
| Диапазон входного напряжения | 80–264 В AC / 113–370 В DC |
| Частота сети | 47–63 Гц |
| Входной ток, тип. | 0,9 А при 115 В AC; 0,45 А при 230 В AC |
| Пусковой ток, тип. | 55 А при 230 В AC; 30 А при 115 В AC |
Эффективность
| Параметр | Значение для GSM36E09-P1J |
| КПД, тип. | 84% |
| Потребление без нагрузки | Менее 0,1 Вт |
| Класс энергоэффективности | Уровень VI |
| Соответствие CoC | Версия 5 |
Эксплуатационные параметры
| Параметр | Значение |
| Рабочая температура | -25…+60 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Влажность хранения | 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…40 °C |
| Вибрация | 10–500 Гц, 2G, по 10 мин/цикл, суммарно 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | IEC 60601-1:2005+A1+A2; IEC 60601-1-11:2015+A1; TUV BS EN/EN 60601-1:2006+A1+A12+A2; BS EN/EN 60601-1-11:2015+A1; EAC TP TC 004 |
| Уровень изоляции | Первичная цепь – вторичная цепь: 2 x MOPP |
| Испытательное напряжение изоляции | I/P-O/P: 4 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия по проводимым помехам | EN55011 (CISPR11), класс B |
| Излучаемые помехи | EN55011 (CISPR11), класс B |
| Гармонические токи | EN61000-3-2, класс A |
| Фликер напряжения | EN61000-3-3 |
| Электростатический разряд | Уровень 4, 15 кВ воздушный; уровень 4, 8 кВ контактный |
| Радиочастотное поле | Уровень 3, 10 В/м (80 МГц–2,7 ГГц); таблица 9, 9–28 В/м (385 МГц–5,78 ГГц) |
| Быстрые переходные процессы | Уровень 3, 2 кВ |
| Импульсные перенапряжения | Уровень 3, 1 кВ линия-линия |
| Проводимая устойчивость | Уровень 3, 10 В |
| Магнитное поле | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | 100% провал 1 период, 30% провал 25 периодов, 100% прерывание 250 периодов |
| Стандарты ЭМС | EN60601-1-2, EN61204-3 |
Временные характеристики
| Параметр | Значение |
| Время запуска, нарастания | 500 мс, 30 мс при 230 В AC; 1000 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания | 16 мс при 230 В AC; 10 мс при 115 В AC, при полной нагрузке |
Надежность
| Параметр | Значение |
| MTBF | 3777,8 тыс. часов минимум, Telcordia SR-332 (Bellcore); 651,4 тыс. часов минимум, MIL-HDBK-217F (25 °C) |
Габариты, кабель и упаковка
| Параметр | Значение |
| Габариты | 79 × 54 × 33 мм (Д × Ш × В) |
| Масса | 230 г |
| Упаковка | 60 шт. в картонной коробке, 14,8 кг / carton |
| Выходной кабель | UL1185, 16 AWG; длина 1200 ±50 мм для 5–9 В |
| Выходной кабель для данной модификации | 1200 ±50 мм |
| Тип разъёма постоянного тока | P1J |
| Размер разъёма P1J | 2,1 × 5,5 × 11 мм |
| Полярность | Плюс в центре |
Примечания
| № | Текст |
| 1 | Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C, влажность 70% RH. |
| 2 | Выходное напряжение измеряется в точке измерения на штекерном терминале при 50% нагрузке. |
| 3 | Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов и нагрузки 0,1 мкФ + 47 мкФ. |
| 4 | Допуск включает погрешность установки, регулирование по сети и по нагрузке. |
| 5 | Регулирование по линии измеряется от минимального до максимального входного напряжения при номинальной нагрузке. |
| 6 | Время установления измеряется при первом холодном пуске. Повторное включение/выключение питания может увеличить время установления. |
| 7 | При пониженном входном напряжении может потребоваться дерейтинг. Следует сверяться с кривой дерейтинга. |
| 8 | Источник питания рассматривается как независимый узел, однако конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС. |
