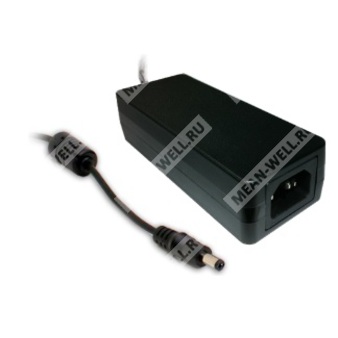

GSM40A05-P1J - сетевой AC-DC медицинский адаптер на 40 Вт с выходом 5 В и разъёмом P1J.
Расшифровка партномера
| Элемент обозначения | Расшифровка |
| GSM40A | Серия высоконадёжных зелёных медицинских адаптеров переменного/постоянного тока мощностью 40 Вт |
| 05 | Выходное напряжение 5 В постоянного тока |
| P1J | Стандартный тип выходного разъёма: цилиндрический штекер 2,1 × 5,5 × 11 мм, полярность C+, вариант с тюнинг-вилкой |
Назначение и общая характеристика
GSM40A05-P1J представляет собой высоконадёжный одно-выходной медицинский AC-DC адаптер серии GSM40A, предназначенный для питания медицинского и близкого по требованиям электронного оборудования. Изделие выполнено как сетевой источник класса I с защитным заземлением, оснащённый стандартным входным разъёмом IEC320-C14 и выходным кабелем с разъёмом P1J. Номинальная мощность серии составляет 40 Вт, а базовая модель GSM40A05-P1J имеет выход 5 В постоянного тока.
Серия рассчитана на широкий диапазон входного напряжения 80–264 В AC и частоты сети 47–63 Гц. Конструкция ориентирована на применение в изделиях, где важны повышенная электрическая безопасность, низкий ток утечки, низкое потребление без нагрузки и соответствие медицинским стандартам изоляции и EMC.
Особенности
- 3-контактный входной разъём IEC320-C14, класс I.
- Соответствие медицинским требованиям безопасности: 2 x MOPP по ANSI/AAMI ES60601-1 и IEC/BS EN/EN60601-1.
- Экстремально низкий ток утечки.
- Потребление без нагрузки менее 0,15 Вт.
- Уровень энергоэффективности VI; соответствует CoC Version 5, для моделей 5–9 В указан уровень V.
- Расширенный диапазон рабочей температуры от -30 до +70 °C.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Светодиодный индикатор наличия питания.
- Срок службы более 90 тыс. часов.
- Доступны различные быстро сменные адаптеры выходного разъёма.
Применение
- Мобильная клиническая рабочая станция.
- Оральный ирригатор.
- Портативный аппарат для гемодиализа.
- Дыхательный аппарат.
- Медицинский компьютерный монитор.
Описание
GSM40A05-P1J относится к серии 40-ваттных одно-выходных «зелёных» медицинских адаптеров, разработанных для питания аппаратуры, работающей в условиях прямого контакта с пациентом. Изделие использует схему с низкими токами утечки и высокими характеристиками изоляции, что соответствует требованиям международных медицинских стандартов. Серия охватывает модели с выходным напряжением от 5 до 48 В постоянного тока, что позволяет использовать её в широком спектре медицинских электрических устройств.
Для модели GSM40A05-P1J характерен выход 5 В, а для всей серии — возможность работы от сети переменного тока 80–264 В. Корпус выполнен из негорючего пластика класса 94V-0. Применение повышенной эффективности и малого потребления в режиме холостого хода обеспечивает соответствие современным требованиям энергосбережения и снижает тепловую нагрузку на систему.
Серия сертифицирована по международным медицинским требованиям безопасности и предназначена для применения в оборудовании, где критичны надёжность, электробезопасность и предсказуемость выходных параметров.
Расшифровка партномера
| Позиция |
Обозначение |
Значение |
| 1 |
GSM40A |
Серия медицинских адаптеров AC-DC мощностью 40 Вт |
| 2 |
05 |
Номинальное выходное напряжение 5 В |
| 3 |
P1J |
Стандартный выходной штекер 2,1 × 5,5 × 11 мм |
Основные параметры
| Параметр | Значение |
| Заказной номер | GSM40A05-P1J |
| Модель безопасности | GSM40A05 |
| Номинальное выходное напряжение | 5 В |
| Номинальная мощность | 25 Вт |
| Диапазон регулировки выходного напряжения | 0,1–5 А |
| Пульсации и шум | 80 мВ пик-пик |
| Допуск по выходному напряжению | ±5,0% |
| Линейная стабилизация | ±1,0% |
| Стабилизация по нагрузке | ±5,0% |
Выход
| Параметр | Значение |
| Номинальное напряжение | 5 В |
| Номинальный ток | 5 А |
| Диапазон тока | 0,1–5 А |
| Номинальная мощность | 25 Вт |
| Пульсации и шум | 80 мВ пик-пик |
| Допуск по напряжению | ±5,0% |
| Линейная стабилизация | ±1,0% |
| Стабилизация по нагрузке | ±5,0% |
| Защита от перегрузки | 105–160% от номинальной выходной мощности, режим прерывистой работы с автоматическим восстановлением после устранения неисправности |
| Защита от перенапряжения | 5,2–7,0 В, отключение выходного напряжения с последующим восстановлением после повторного включения |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 80–264 В AC |
| Диапазон частоты сети | 47–63 Гц |
| Потребляемый ток | 1 А при 115 В AC, 0,5 А при 230 В AC |
| Пусковой ток | Холодный старт: 30 А при 115 В AC, 60 А при 230 В AC |
| Тип входного разъёма | IEC320-C14 |
Эффективность и временные характеристики
| Параметр | Значение |
| КПД тип. | 81% |
| Время запуска, подъёма и установления | 1000 мс, 30 мс при 230 В AC; 1500 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания | 50 мс при 230 В AC; 24 мс при 115 В AC, при полной нагрузке |
| Потребление без нагрузки | Менее 0,15 Вт |
Среда эксплуатации
| Параметр | Значение |
| Рабочая температура | -30…+70 °C, с учётом дерейтирования |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, по 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
| Рабочая высота | 3000 м |
Безопасность и изоляция
| Параметр | Значение |
| Стандарты безопасности | IEC 60601-1:2005+A1+A2, TUV BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, EAC TP TC 004 approved |
| Уровень изоляции | Первичная цепь – вторичная цепь: 2 x MOPP; первичная цепь – земля: 1 x MOPP |
| Испытательное напряжение | I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: SHORT |
| Сопротивление изоляции | I/P-O/P, I/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ток утечки на землю | Менее 90 мкА при 264 В AC |
| Ток прикосновения | Менее 90 мкА при 264 В AC |
Электромагнитная совместимость
| Параметр | Стандарт | Уровень / примечание |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 4, 15 кВ по воздуху; уровень 4, 8 кВ контакт |
| Радиочастотное поле | BS EN/EN61000-4-3 | Уровень 3, 10 В/м (80 МГц–2,7 ГГц); таблица 9, 9–28 В/м (385 МГц–5,78 ГГц) |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 3, 2 кВ |
| Импульсные помехи | BS EN/EN61000-4-5 | Уровень 3, 1 кВ линия-линия; 2 кВ линия-земля |
| Проводимые помехи | BS EN/EN61000-4-6 | Уровень 3, 10 В |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | 100% провал 1 период, 30% провал 25 периодов, 100% прерывания 250 периодов |
| Проводимые излучения | BS EN/EN55011 (CISPR11), FCC PART 15 / CISPR22, CAN ICES-3(B)/NMB-3(B) | Класс B |
| Излучаемые помехи | BS EN/EN55011 (CISPR11), FCC PART 15 / CISPR22, CAN ICES-3(B)/NMB-3(B) | Класс B |
| Гармонические составляющие тока | BS EN/EN61000-3-2 | Класс A |
| Фликер напряжения | BS EN/EN61000-3-3 | ---- |
| Общий стандарт EMC | BS EN/EN60601-1-2, BS EN/EN61204-3 | |
MTBF
| Метод расчёта | Значение |
| Telcordia SR-332 (Bellcore) | 3613,2 тыс. ч минимум |
| MIL-HDBK-217F (25 °C) | 740,7 тыс. ч минимум |
Габариты и конструктив
| Параметр | Значение |
| Размеры | 125 × 50 × 31,5 мм (Д × Ш × В) |
| Корпус | GS60A |
| Тип корпуса | Пластиковый, 94V-0, с индикатором Power LED |
| Входной разъём | IEC320-C14 |
| Выходной разъём | P1J |
| Полярность | Центральный контакт положительный |
| Соединение отрицательного вывода | К AC FG подключён стандартно; возможен вариант без соединения с AC FG |
Упаковка
| Параметр | Значение |
| Масса | 0,25 кг |
| Количество в упаковке | 40 шт. |
| Масса упаковки | 12 кг |
| Объём упаковки | 1,04 CUFT |
Выходной разъём P1J
| Параметр | Значение |
| Тип | Стандартный штекер P1J |
| Размеры | 2,1 × 5,5 × 11 мм |
| Полярность | C+ |
| Центральный контакт | Положительный |
| Внешний контакт | Отрицательный |
Примечания
| 1 | Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C, влажности 70% RH. |
| 2 | Напряжение DC измеряется в точке на клемме штекера при нагрузке 50%. |
| 3 | Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов и конденсаторов 0,1 мкФ и 47 мкФ. |
| 4 | Допуск включает установочный допуск, регулирование по линии и по нагрузке. |
| 5 | Регулирование по линии измеряется от низкого до высокого входного напряжения при номинальной нагрузке. |
| 6 | Время установки измеряется при первом холодном запуске. Повторные включения и выключения питания могут увеличивать это время. |
| 7 | При пониженном входном напряжении может потребоваться дерейтирование; следует учитывать кривую дерейтирования. |
| 8 | Для высоты выше 2000 м температура окружающей среды должна снижаться на 3,5 °C/1000 м для безвентиляторных моделей и на 5 °C/1000 м для моделей с вентилятором. |
| 9 | Источник питания рассматривается как независимое изделие, однако конечное оборудование должно дополнительно подтвердить соответствие всем требованиям EMC. |
