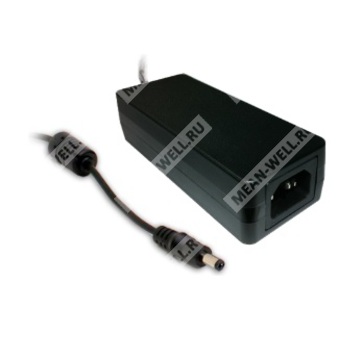

GSM40A09-P1J - медицинский AC-DC адаптер на 9 В для питания чувствительной электронной и медицинской аппаратуры.
GSM40A09-P1J — высоконадежный одно-выходной зеленый медицинский адаптер серии GSM40A мощностью 40 Вт. Изделие выполнено как источник питания класса I с защитным заземлением, оснащено стандартным сетевым входом IEC320-C14 и рассчитано на широкий диапазон входного напряжения 80–264 В переменного тока. Модель предназначена для применения в медицинском и промышленном оборудовании, где требуются низкие токи утечки, высокая электрическая безопасность и стабильное выходное напряжение 9 В.
Области применения
- Мобильная клиническая рабочая станция
- Оральный ирригатор
- Портативный аппарат для гемодиализа
- Дыхательный аппарат
- Медицинский компьютерный монитор
Особенности
- 3-контактный вход переменного тока IEC320-C14, источник питания класса I
- Медицинская безопасность, сертификация 2 x MOPP согласно ANSI/AAMI ES60601-1 и IEC/BS EN/EN60601-1
- Экстремально низкий ток утечки
- Потребление мощности без нагрузки менее 0,15 Вт
- Уровень энергоэффективности VI и соответствие Code of Conduct Version 5
- Диапазон рабочей температуры от -30 до +70 °C
- Защиты: короткое замыкание, перегрузка, перенапряжение
- Светодиодная индикация включения
- Срок службы более 90 тыс. часов
- Доступны различные быстросменные аксессуары DC-разъема
Расшифровка партномера
| Фрагмент обозначения |
Расшифровка |
| GSM40A |
Серия Green Medical Adapter, 40 Вт |
| 09 |
Выходное напряжение 9 В |
| P1J |
Стандартный DC-разъем: 2,1 × 5,5 × 11 мм, полярность C+, тип «tuning fork» |
Основные сведения
Серия GSM40A представляет собой надежные одно-выходные медицинские адаптеры с диапазоном выходных напряжений от 5 В до 48 В. Модель GSM40A09-P1J относится к конфигурации на 9 В и поставляется с фиксированным выходным DC-разъемом типа P1J. Конструкция рассчитана на использование в оборудовании, находящемся в непосредственном электрическом контакте с пациентом, при соблюдении требований медицинских стандартов по изоляции и токам утечки.
Применение схемотехники, соответствующей международным медицинским стандартам, обеспечивает изоляцию Primary-Secondary 2 x MOPP и Primary-Earth 1 x MOPP. Корпус выполнен из пластика с классом воспламеняемости 94V-0. В сочетании с высоким КПД и малым энергопотреблением в режиме холостого хода изделие ориентировано на энергоэффективные медицинские системы и прикладные устройства длительного режима работы.
Электрические параметры
| Параметр |
Значение |
| Партномер |
GSM40A09-P1J |
| Модель безопасности |
GSM40A09 |
| Номинальное выходное напряжение |
9 В |
| Номинальный выходной ток |
4,45 А |
| Диапазон выходного тока |
0,1–4,45 А |
| Номинальная выходная мощность |
40 Вт |
| Пульсации и шум |
100 мВп-p |
| Допуск по выходному напряжению |
±5,0% |
| Стабилизация по линии |
±1,0% |
| Стабилизация по нагрузке |
±5,0% |
| Диапазон регулировки выходного напряжения |
7,8–10,2 В |
| КПД тип. |
86% |
| Входной ток тип. |
1 А при 115 В переменного тока; 0,5 А при 230 В переменного тока |
| Пусковой ток тип. |
30 А при 115 В переменного тока; 60 А при 230 В переменного тока, холодный старт |
| Ток утечки |
Заземляющий ток < 90 мкА при 264 В переменного тока; ток прикосновения < 90 мкА при 264 В переменного тока |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
80–264 В переменного тока |
| Диапазон входной частоты |
47–63 Гц |
| Входной ток тип. |
1 А / 115 В переменного тока; 0,5 А / 230 В переменного тока |
| Пусковой ток тип. |
Холодный старт: 30 А / 115 В переменного тока; 60 А / 230 В переменного тока |
| Вход-выход |
4 кВ переменного тока |
| Вход-FG |
2 кВ переменного тока |
| Выход-FG |
Короткое соединение |
| Сопротивление изоляции |
I/P-O/P, I/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Выход
| Параметр |
Значение |
| Выходное напряжение |
9 В |
| Номинальный ток |
4,45 А |
| Диапазон тока |
0,1–4,45 А |
| Номинальная мощность |
40 Вт |
| Пульсации и шум |
100 мВп-p |
| Точность выходного напряжения |
±5,0% |
| Стабилизация по линии |
±1,0% |
| Стабилизация по нагрузке |
±5,0% |
| Диапазон регулировки |
7,8–10,2 В |
| Защита от перегрузки |
105–160% от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения |
12,6–16,2 В; отключение выходного напряжения с последующим перезапуском для восстановления |
Защиты
| Параметр |
Описание |
| Короткое замыкание |
Предусмотрено |
| Перегрузка |
105–160% от номинальной мощности, режим hiccup |
| Перенапряжение |
Отключение выходного напряжения с перезапуском питания для восстановления |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-30...+70 °C |
| Рабочая влажность |
20–90% RH, без конденсации |
| Температура и влажность хранения |
-40...+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент |
±0,03% / °C (0...50 °C) |
| Вибрация |
10–500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
| Рабочая высота |
3000 м |
Безопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
IEC 60601-1:2005+A1+A2, TUV BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, EAC TP TC 004 approved |
| Уровень изоляции |
Primary-Secondary: 2 x MOPP, Primary-Earth: 1 x MOPP |
Электромагнитная совместимость: излучение
| Параметр |
Стандарт |
Класс / уровень |
| Проводимые помехи |
BS EN/EN55011 (CISPR11), FCC PART 15 / CISPR22, CAN ICES-3(B)/NMB-3(B) |
Класс B |
| Излучаемые помехи |
BS EN/EN55011 (CISPR11), FCC PART 15 / CISPR22, CAN ICES-3(B)/NMB-3(B) |
Класс B |
| Гармонические токи |
BS EN/EN61000-3-2 |
Класс A |
| Фликер напряжения |
BS EN/EN61000-3-3 |
----- |
Электромагнитная совместимость: устойчивость
| Воздействие |
Стандарт |
Уровень |
| Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Радиочастотное поле |
BS EN/EN61000-4-3 |
Уровень 3, 10 В/м (80 МГц–2,7 ГГц); таблица 9, 9–28 В/м (385 МГц–5,78 ГГц) |
| Быстрые переходные процессы |
BS EN/EN61000-4-4 |
Уровень 3, 2 кВ |
| Импульсные помехи |
BS EN/EN61000-4-5 |
Уровень 3, 1 кВ линия-линия, 2 кВ линия-FG |
| Проведенные помехи |
BS EN/EN61000-4-6 |
Уровень 3, 10 В |
| Магнитное поле |
BS EN/EN61000-4-8 |
Уровень 4, 30 А/м |
| Провалы, прерывания напряжения |
BS EN/EN61000-4-11 |
100% провал 1 период, 30% провал 25 периодов, 100% прерывания 250 периодов |
Механические данные
| Параметр |
Значение |
| Габариты |
125 × 50 × 31,5 мм (Д × Ш × В) |
| Масса |
0,25 кг |
| Упаковка |
40 шт. / 12 кг / 1,04 CUFT |
| Корпус |
Case No. GS60A |
| Сетевой вход |
IEC320-C14 |
| Выходной разъем |
P1J |
Выходной разъем P1J
| Параметр |
Значение |
| Тип |
Стандартный разъем P1J |
| Размер |
2,1 × 5,5 × 11 мм |
| Полярность |
C+ |
| Исполнение |
Тип «tuning fork» |
| Соединение -Vo |
Подключено к AC FG (стандартно) |
| Соединение -Vo |
Не подключено к AC FG (опционально) |
MTBF
| Метод оценки |
Значение |
| Telcordia SR-332 (Bellcore) |
3613,2 тыс. часов минимум |
| MIL-HDBK-217F (25 °C) |
740,7 тыс. часов минимум |
Примечания
- Все параметры указаны при входном напряжении 230 В переменного тока, номинальной нагрузке и окружающей температуре 25 °C при относительной влажности 70%.
- Выходное напряжение измеряется на клемме разъема при нагрузке 50%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов и нагрузочного фильтра 0,1 мкФ + 47 мкФ.
- Допуск включает начальную настройку, стабилизацию по линии и стабилизацию по нагрузке.
- Стабилизация по линии измеряется от низкого входного напряжения к высокому при номинальной нагрузке.
- Время установки измеряется при первом холодном запуске. Включение и выключение источника питания может увеличить время установки.
- При низком входном напряжении может потребоваться снижение выходной мощности; необходимо учитывать кривую дерейтирования.
- Для высоты выше 2000 м температурный дерейтинг составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
- Источник питания рассматривается как независимый узел, однако конечное оборудование должно дополнительно подтверждать соответствие всей системы требованиям ЭМС.
Примечание по комплектации: в документе указано, что доступны другие варианты разъемов DC и кабелей по запросу заказчика; стандартная конфигурация для данного изделия — P1J.
