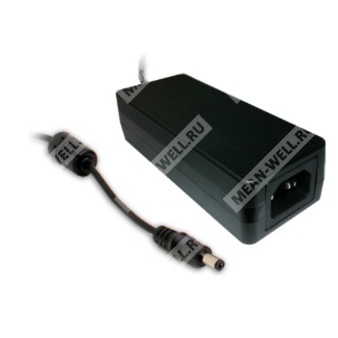

GSM40A12-P1J - 40-ваттный медицинский AC-DC адаптер с выходом 12 В и штекером P1J для питания медицинской аппаратуры.
GSM40A12-P1J — высоконадежный одно-выходной «зелёный» медицинский адаптер мощностью 40 Вт с сетевым входом IEC320-C14 и выходным напряжением 12 В постоянного тока. Устройство предназначено для применения в медицинской технике, включая аппаратуру с прямым электрическим контактом с пациентом, и соответствует требованиям по безопасности 2 x MOPP.
Назначение и особенности
- Однофазный AC-DC источник питания для медицинского применения.
- Входной разъём: IEC320-C14, класс I с защитным заземлением.
- Выход 12 В постоянного тока, номинальная мощность 40 Вт.
- Соответствие международным медицинским стандартам безопасности.
- Очень низкий ток утечки.
- Низкое потребление без нагрузки.
- Высокая эффективность преобразования.
- Широкий диапазон рабочей температуры.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Светодиодная индикация включения.
- Конструкция с возможностью выбора различных вариантов DC-штекеров через аксессуары или исполнение по заказу.
Расшифровка партномера
| Фрагмент обозначения |
Значение |
| GSM40A |
Серия медицинских AC-DC адаптеров мощностью 40 Вт |
| 12 |
Номинальное выходное напряжение 12 В |
| P1J |
Стандартный тип выходного DC-штекера P1J: 2.1 × 5.5 × 11 мм, центральный контакт «плюс», тип «tuning fork» |
Описание
Серия GSM40A представляет собой высоконадежные одно-выходные «зелёные» медицинские адаптеры. Данная модель выполнена в классе I с защитным проводником, оснащена стандартным входом IEC320-C14 и рассчитана на широкий диапазон сетевого напряжения. Семейство включает исполнения с выходными напряжениями от 5 В до 48 В постоянного тока, что позволяет использовать его в различных типах медицинской электротехники.
Схемотехническое решение соответствует международным медицинским требованиям по безопасности 2 x MOPP и обеспечивает крайне низкий ток утечки, что важно для оборудования, находящегося в непосредственном контакте с пациентом. Для повышения энергетической эффективности изделие характеризуется высоким КПД и малым потреблением без нагрузки. Корпус выполнен из трудногорючего пластика класса 94V-0. Устройство сертифицировано по международным медицинским нормам безопасности.
Выход
| Параметр |
Значение для GSM40A12-P1J |
| Выходное напряжение |
12 В |
| Номинальный ток |
3.34 А |
| Диапазон тока |
0.1 ~ 3.34 А |
| Номинальная мощность |
40 Вт |
| Пульсации и шум |
100 мВп-п |
| Допуск по выходному напряжению |
±3.0% |
| Нестабильность по линии |
±1.0% |
| Нестабильность по нагрузке |
±3.0% |
| Диапазон регулировки защитного перенапряжения |
12.6 ~ 16.2 В |
Вход
| Параметр |
Значение |
| Входное напряжение |
80 ~ 264 В AC |
| Частота сети |
47 ~ 63 Гц |
| Потребляемый ток |
1 А при 115 В AC; 0.5 А при 230 В AC |
| Пусковой ток |
Холодный старт: 30 А при 115 В AC; 60 А при 230 В AC |
| Напряжение выдержки изоляции |
I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: SHORT |
| Сопротивление изоляции |
I/P-O/P, I/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Эффективность и динамические характеристики
| Параметр |
Значение |
| Типовой КПД |
88% |
| Время запуска |
1500 мс, 30 мс / 115 В AC при полной нагрузке |
| Время удержания |
24 мс / 115 В AC при полной нагрузке |
| Потребление без нагрузки |
Менее 0.15 Вт |
Защита
| Вид защиты |
Описание |
| Перегрузка |
105 ~ 160% от номинальной выходной мощности; режим защиты — hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
12.6 ~ 16.2 В; защита отключает выходное напряжение, восстановление — повторная подача питания |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
−30 ~ +70 °C |
| Рабочая влажность |
20% ~ 90% RH, без конденсации |
| Температура и влажность хранения |
−40 ~ +85 °C, 10% ~ 95% RH, без конденсации |
| Температурный коэффициент |
±0.03% / °C (0 ~ 50 °C) |
| Вибрация |
10 ~ 500 Гц, 2G, 10 мин./цикл, по 60 мин. вдоль осей X, Y, Z |
| Рабочая высота |
3000 м |
Безопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
IEC 60601-1:2005+A1+A2, TUV BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, EAC TP TC 004 approved |
| Уровень изоляции |
Первичная цепь – вторичная цепь: 2 x MOPP; первичная цепь – земля: 1 x MOPP |
| Ток утечки на землю |
Менее 90 мкА при 264 В AC |
| Ток прикосновения |
Менее 90 мкА при 264 В AC |
Эмиссия ЭМС
| Параметр |
Норма |
Уровень/класс |
| Проводимые помехи |
BS EN/EN55011 (CISPR11), FCC PART 15 / CISPR22, CAN ICES-3(B)/NMB-3(B) |
Класс B |
| Излучаемые помехи |
BS EN/EN55011 (CISPR11), FCC PART 15 / CISPR22, CAN ICES-3(B)/NMB-3(B) |
Класс B |
| Гармонические составляющие тока |
BS EN/EN61000-3-2 |
Класс A |
| Фликер напряжения |
BS EN/EN61000-3-3 |
----- |
Помехоустойчивость ЭМС
| Параметр |
Норма |
Уровень / примечание |
| Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 4, 15 кВ по воздуху; уровень 4, 8 кВ контакт |
| Устойчивость к радиочастотному полю |
BS EN/EN61000-4-3 |
Уровень 3, 10 В/м (80 МГц ~ 2.7 ГГц); таблица 9, 9 ~ 28 В/м (385 МГц ~ 5.78 ГГц) |
| Быстрые переходные процессы |
BS EN/EN61000-4-4 |
Уровень 3, 2 кВ |
| Импульсные помехи |
BS EN/EN61000-4-5 |
Уровень 3, 1 кВ линия-линия, 2 кВ линия-земля |
| Устойчивость к наведённым помехам |
BS EN/EN61000-4-6 |
Уровень 3, 10 В |
| Устойчивость к магнитному полю |
BS EN/EN61000-4-8 |
Уровень 4, 30 А/м |
| Провалы и прерывания напряжения |
BS EN/EN61000-4-11 |
100% провал 1 период, 30% провал 25 периодов, 100% прерывание 250 периодов |
| ЭМС для системы |
BS EN/EN60601-1-2, BS EN/EN61204-3 |
--- |
MTBF
| Методика оценки |
Значение |
| Telcordia SR-332 (Bellcore) |
3613.2 тыс. часов минимум |
| MIL-HDBK-217F (25 °C) |
740.7 тыс. часов минимум |
Габаритные размеры и конструкция
| Параметр |
Значение |
| Размеры |
125 × 50 × 31.5 мм (Д × Ш × В) |
| Исполнение корпуса |
Case No. GS60A |
| Световая индикация |
Power LED |
| Сетевой вход |
IEC320-C14 |
| Выходной разъём |
P1J |
| Полярность |
Центральный контакт — «плюс» |
| Соединение отрицательного вывода |
−V подключён к AC FG (стандартно); −V не подключён к AC FG (опция) |
Упаковка
| Параметр |
Значение |
| Масса одного изделия |
0.25 кг |
| Количество в упаковке |
40 шт. |
| Масса упаковки |
12 кг |
| Объём упаковки |
1.04 CUFT |
Примечания
| № |
Содержание |
| 1 |
Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C, влажности 70% RH. |
| 2 |
Выходное напряжение измеряется на точке измерения по клемме штекера при 50% нагрузки. |
| 3 |
Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов и нагрузкой 0.1 мкФ + 47 мкФ. |
| 4 |
Допуск включает начальную настройку, стабилизацию по линии и по нагрузке. |
| 5 |
Нестабильность по линии измеряется от нижнего уровня сети до верхнего при номинальной нагрузке. |
| 6 |
Время запуска измеряется при первом холодном включении. Повторное включение и выключение питания может увеличить время запуска. |
| 7 |
При низком входном напряжении может потребоваться снижение нагрузки. Необходимо учитывать кривую дерейтирования. |
| 8 |
При высоте эксплуатации выше 2000 м температурное снижение составляет 3.5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором. |
| 9 |
Источником питания следует рассматривать независимое устройство, однако конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС; для проведения испытаний следует использовать руководство по испытаниям ЭМС компонентов источников питания. |
Параметры конкретного исполнения GSM40A12-P1J
| Параметр |
Значение |
| Серия |
GSM40A |
| Выходное напряжение |
12 В DC |
| Выходной ток |
3.34 А |
| Выходная мощность |
40 Вт |
| Тип выходного штекера |
P1J |
| Тип штекера |
Стандартный, tuning fork, 2.1 × 5.5 × 11 мм |
