GSM40A15-P1J - сетевой медицинский адаптер 40 Вт с выходом 15 В постоянного тока и вилкой P1J.

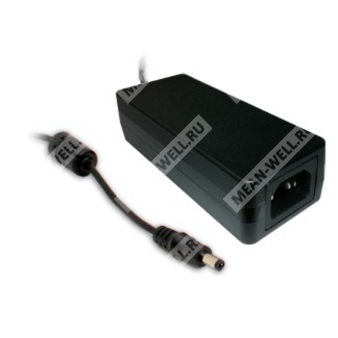

GSM40A15-P1J — высоконадежный одно-выходной медицинский AC-DC адаптер серии GSM40A, предназначенный для питания медицинского и смежного электронного оборудования. Устройство выполнено как класс I с заземлением, оснащено входным разъемом IEC320-C14 и стандартным выходным штекером P1J.
Назначение и область применения
- мобильная клиническая рабочая станция;
- оральный ирригатор;
- портативный аппарат для гемодиализа;
- аппарат для дыхательной терапии;
- медицинский компьютерный монитор.
Расшифровка партномера
| Фрагмент партномера |
Значение |
| GSM40A |
Серия 40-ваттных надежных зеленых медицинских адаптеров AC-DC |
| 15 |
Номинальное выходное напряжение 15 В |
| P1J |
Стандартный штекер постоянного тока P1J, 2,1 × 5,5 × 11 мм, тип C+, тип вилки tuning fork |
Описание
Серия GSM40A представляет собой высоконадежные медицинские адаптеры переменного тока в постоянный ток с одной выходной линией и мощностью 40 Вт. Для серии применен стандартный входной разъем IEC320-C14, а диапазон входного напряжения составляет от 80 до 264 В переменного тока. Линейка охватывает модели с выходным напряжением от 5 В до 48 В постоянного тока, что позволяет использовать адаптеры в различных типах медицинских электрических устройств.
Схемотехническое исполнение соответствует международным медицинским требованиям с уровнем изоляции 2×MOPP. Заявлен исключительно низкий ток утечки, что важно для оборудования, находящегося в прямом электрическом контакте с пациентом. Максимальная эффективность достигает 91%, а потребление без нагрузки ниже 0,15 Вт. Корпус выполнен из пластика с классом воспламеняемости 94V-0.
Модель GSM40A15-P1J относится к конфигурации с выходом 15 В и стандартным штекером P1J. Она предназначена для питания аппаратуры, где требуется компактный медицинский источник питания с низким уровнем утечек, высокой надежностью и соответствием нормам медицинской электробезопасности и ЭМС.
Особенности
- 3-полюсный вход IEC320-C14, класс I;
- медицинская безопасность подтверждена по требованиям 2×MOPP согласно ANSI/AAMI ES60601-1 и IEC/BS EN/EN60601-1;
- крайне низкий ток утечки;
- потребление без нагрузки менее 0,15 Вт;
- энергоэффективность уровня VI и соответствие CoC Version 5;
- широкий диапазон рабочей температуры;
- защита от короткого замыкания, перегрузки и перенапряжения;
- светодиодный индикатор включения;
- срок службы более 90 тыс. часов;
- доступны различные быстросменные адаптеры DC-штекеров;
- сертификация для международных медицинских регламентов.
Параметры выхода
| Параметр |
Значение для GSM40A15-P1J |
| Номинальное выходное напряжение |
15 В |
| Номинальный выходной ток |
2,67 А |
| Диапазон выходного тока |
0,1–2,67 А |
| Номинальная выходная мощность |
40 Вт |
| Пульсации и шум |
100 мВ п-п |
| Допуск выходного напряжения |
±3,0% |
| Линейная стабилизация |
±1,0% |
| Нагрузочная стабилизация |
±3,0% |
| Диапазон регулировки перенапряжения |
15,7–20,3 В |
| Защита от перегрузки |
105–160% от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения |
Режим отключения выходного напряжения с последующим повторным включением для восстановления |
Параметры входа
| Параметр |
Значение |
| Диапазон входного напряжения |
80–264 В переменного тока |
| Диапазон входной частоты |
47–63 Гц |
| Входной ток, тип. |
1 А при 115 В AC; 0,5 А при 230 В AC |
| Пусковой ток, тип. |
30 А при холодном старте / 115 В AC; 60 А / 230 В AC |
| Время установки, тип. |
1000 мс, 30 мс при 230 В AC; 1500 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания, тип. |
50 мс при 230 В AC; 24 мс при 115 В AC, при полной нагрузке |
| Эффективность, тип. |
89,5% |
Параметры по моделям серии
| Модель |
Номинальное напряжение |
Номинальный ток |
Диапазон тока |
Пульсации и шум |
Допуск |
Линейная стабилизация |
Нагрузочная стабилизация |
Эффективность |
| GSM40A05 |
5 В |
5 А |
0,1–5 А |
80 мВ п-п |
±5,0% |
±1,0% |
±5,0% |
81% |
| GSM40A07 |
7,5 В |
5,34 А |
0,1–5,34 А |
80 мВ п-п |
±5,0% |
±1,0% |
±5,0% |
85,5% |
| GSM40A09 |
9 В |
4,45 А |
0,1–4,45 А |
100 мВ п-п |
±5,0% |
±1,0% |
±5,0% |
86% |
| GSM40A12 |
12 В |
3,34 А |
0,1–3,34 А |
100 мВ п-п |
±3,0% |
±1,0% |
±3,0% |
88% |
| GSM40A15-P1J |
15 В |
2,67 А |
0,1–2,67 А |
100 мВ п-п |
±3,0% |
±1,0% |
±3,0% |
88,5% |
| GSM40A18 |
18 В |
2,22 А |
0,1–2,22 А |
120 мВ п-п |
±3,0% |
±1,0% |
±3,0% |
89,5% |
| GSM40A24 |
24 В |
1,67 А |
0,1–1,67 А |
150 мВ п-п |
±2,5% |
±1,0% |
±2,5% |
90% |
| GSM40A48 |
48 В |
0,84 А |
0,1–0,84 А |
150 мВ п-п |
±2,5% |
±1,0% |
±2,5% |
91% |
Защиты
| Защита |
Реализация |
| От перегрузки |
105–160% от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения аварии |
| От перенапряжения |
Отключение выходного напряжения, восстановление после повторного включения питания |
| От короткого замыкания |
Предусмотрена |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-30…+70 °C |
| Рабочая влажность |
20–90% RH, без конденсации |
| Температура хранения и влажность |
-40…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C (0…50 °C) |
| Вибрация |
10–500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
| Рабочая высота |
3000 м |
| Понижение допустимой нагрузки по температуре |
Для моделей без вентилятора: 3,5 °C/1000 м на высоте выше 2000 м; для моделей с вентилятором: 5 °C/1000 м на высоте выше 2000 м |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение |
Вход-выход: 4 кВ AC; вход-PE: 2 кВ AC; выход-PE: короткое замыкание |
| Сопротивление изоляции |
Вход-выход, вход-PE: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Уровень изоляции |
Первичная цепь – вторичная цепь: 2×MOPP; первичная цепь – земля: 1×MOPP |
| Ток утечки на землю |
< 90 мкА при 264 В AC |
| Ток прикосновения |
< 90 мкА при 264 В AC |
Электромагнитная совместимость
| Параметр |
Стандарт |
Уровень / примечание |
| Эмиссия по кондукции |
BS EN/EN55011 (CISPR11), FCC Part 15 / CISPR22, CAN ICES-3(B)/NMB-3(B) |
Класс B |
| Излучаемые помехи |
BS EN/EN55011 (CISPR11), FCC Part 15 / CISPR22, CAN ICES-3(B)/NMB-3(B) |
Класс B |
| Гармонические составляющие тока |
BS EN/EN61000-3-2 |
Класс A |
| Мерцание напряжения |
BS EN/EN61000-3-3 |
---- |
| Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Радиочастотное электромагнитное поле |
BS EN/EN61000-4-3 |
Уровень 3, 10 В/м (80 МГц–2,7 ГГц); таблица 9, 9–28 В/м (385 МГц–5,78 ГГц) |
| Быстрые переходные процессы |
BS EN/EN61000-4-4 |
Уровень 3, 2 кВ |
| Импульсные перенапряжения |
BS EN/EN61000-4-5 |
Уровень 3, 1 кВ линия-линия, 2 кВ линия-земля |
| Кондуктивная помехоустойчивость |
BS EN/EN61000-4-6 |
Уровень 3, 10 В |
| Магнитное поле промышленной частоты |
BS EN/EN61000-4-8 |
Уровень 4, 30 А/м |
| Провалы и прерывания напряжения |
BS EN/EN61000-4-11 |
100% провал 1 период, 30% провал 25 периодов, 100% прерывание 250 периодов |
Надежность
| Показатель |
Значение |
| MTBF по Telcordia SR-332 (Bellcore) |
3613,2 тыс. ч минимум |
| MTBF по MIL-HDBK-217F (25 °C) |
740,7 тыс. ч минимум |
Конструктивные данные
| Параметр |
Значение |
| Габариты |
125 × 50 × 31,5 мм |
| Масса |
0,25 кг |
| Упаковка |
40 шт.; 12 кг / 1,04 куб. фута |
| Корпус |
GS60A |
| Индикатор |
Светодиод питания |
Подключение и исполнение выходного разъема
| Параметр |
Значение |
| Стандартный DC-штекер |
P1J |
| Размер штекера |
2,1 × 5,5 × 11 мм |
| Тип штекера |
C+, tuning fork type |
| Полярность |
Внешний контакт: минус; внутренний контакт: плюс |
| Соединение -Vo с защитным проводником |
Подключено к AC FG по умолчанию; вариант без подключения к AC FG доступен опционально |
Примечания
- Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C, относительной влажности 70%.
- Выходное напряжение измеряется на точке у клеммы штекера при 50% нагрузки.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов и конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает начальную погрешность установки, регулирование по линии и по нагрузке.
- Регулирование по линии измеряется от минимального входного напряжения к максимальному при номинальной нагрузке.
- Время установления измеряется при первом холодном пуске. Повторные включения и выключения питания могут увеличить это время.
- При низком входном напряжении может потребоваться снижение нагрузки; следует учитывать кривую дерейтирования.
- Для высоты более 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
- Источник питания рассматривается как независимый модуль, однако конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
