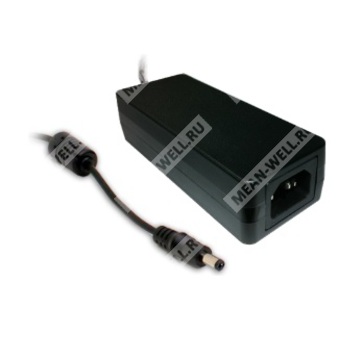

GSM40A18-P1J - 40-ваттный AC/DC адаптер медицинского назначения с выходным напряжением 18 В для питания аппаратуры.
Расшифровка партномера
| Обозначение |
Расшифровка |
| GSM |
Серия высоконадежных «зелёных» медицинских адаптеров Mean Well |
| 40 |
Номинальная мощность 40 Вт |
| A |
Серия GSM40A |
| 18 |
Выходное напряжение 18 В |
| P1J |
Стандартный тип выходного штекера: цилиндрический разъём 2,1 × 5,5 × 11 мм, полярность C+, тип «tuning fork» |
Назначение и общая характеристика
GSM40A18-P1J представляет собой одноканальный сетевой AC/DC адаптер медицинского класса мощностью 40 Вт. Изделие рассчитано на применение в медицинской и измерительной аппаратуре, где требуются повышенная электрическая безопасность, низкий ток утечки, высокая энергоэффективность и стабильное выходное напряжение. Конструкция ориентирована на работу от сети переменного тока с широким диапазоном входного напряжения и включает стандартный сетевой вход IEC320-C14 и выходной разъём P1J.
Адаптер относится к классу I, оснащён защитным заземлением и соответствует медицинским требованиям по изоляции 2 x MOPP между первичной и вторичной сторонами. Для изделия заявлены меры защиты от короткого замыкания, перегрузки и перенапряжения. Серия предназначена для длительной эксплуатации в составе медицинских систем, включая оборудование, непосредственно контактирующее с пациентом.
Применение
- Мобильная клиническая рабочая станция
- Оральный ирригатор
- Портативный аппарат гемодиализа
- Дыхательный аппарат
- Медицинский компьютерный монитор
Особенности
- 3-полюсный сетевой ввод IEC320-C14, класс I
- Медицинская безопасность, одобрение по 2 x MOPP согласно ANSI/AAMI ES60601-1 и IEC/BS EN/EN60601-1
- Крайне низкий ток утечки
- Потребление мощности без нагрузки менее 0,15 Вт
- Уровень энергоэффективности VI и соответствие CoC Version 5
- Рабочий диапазон температуры: от -30 до +70 °C
- Защиты: короткое замыкание, перегрузка, перенапряжение
- Светодиодный индикатор включения
- Срок службы более 90 000 ч
- Доступны различные сменные DC-штекеры через аксессуары quick adapter
Описание
GSM40A — это высоконадежная серия одновыходных «зелёных» медицинских адаптеров мощностью 40 Вт. Изделие является источником питания класса I с заземлением, оснащённым стандартным сетевым вводом IEC320-C14 и рассчитанным на входное напряжение от 80 до 264 В переменного тока. Серия выпускается в исполнениях с выходными напряжениями от 5 до 48 В постоянного тока, что позволяет применять её в различных типах медицинского электрического оборудования.
Схемотехническая реализация соответствует международным медицинским требованиям безопасности: 2 x MOPP, сверхнизкий ток утечки и возможность использования в системах, находящихся в прямом электрическом контакте с пациентом. Заявлен КПД до 91 % и крайне низкое потребление мощности в режиме холостого хода — ниже 0,15 Вт. Серия использует корпус из самозатухающего пластика UL94V-0. Изделие сертифицировано по международным медицинским стандартам и предназначено для соответствия требованиям экологической и энергоэффективной нормативной базы.
Расширенные электрические параметры
Выход
| Параметр |
GSM40A18-P1J |
| Номинальное выходное напряжение |
18 В |
| Номинальный выходной ток |
2,22 А |
| Диапазон выходного тока |
0,1…2,22 А |
| Номинальная мощность |
40 Вт |
| Пульсации и шум |
120 мВ пик-пик |
| Допуск выходного напряжения |
±3,0 % |
| Нестабильность по линии |
±1,0 % |
| Нестабильность по нагрузке |
±3,0 % |
| Диапазон регулировки/установки выходного напряжения |
18,9…24,3 В |
| Защита от перегрузки |
105…160 % от номинальной выходной мощности |
| Тип защиты от перегрузки |
Прерывистый режим, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения |
18,9…24,3 В |
| Тип защиты от перенапряжения |
Отключение выходного напряжения с восстановлением после повторного включения |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
80…264 В переменного тока |
| Диапазон частоты сети |
47…63 Гц |
| Потребляемый ток |
1 А при 115 В AC; 0,5 А при 230 В AC |
| Пусковой ток |
30 А при 115 В AC, холодный старт; 60 А при 230 В AC, холодный старт |
| КПД, типовое значение |
89,5 % |
Временные характеристики
| Параметр |
Значение |
| Время установки, нарастания |
1000 мс, 30 мс при 230 В AC; 1500 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания |
50 мс при 230 В AC; 24 мс при 115 В AC, при полной нагрузке |
Изоляция и безопасность
| Параметр |
Значение |
| Испытательное напряжение |
I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: короткое замыкание |
| Сопротивление изоляции |
I/P-O/P, I/P-FG: 100 МОм / 500 В DC / 25 °C / 70 % RH |
| Уровень изоляции |
Первичная-Вторичная: 2 x MOPP; Первичная-Земля: 1 x MOPP |
| Ток утечки на землю |
Менее 90 мкА при 264 В AC |
| Ток прикосновения |
Менее 90 мкА при 264 В AC |
| Стандарты безопасности |
IEC 60601-1:2005+A1+A2, TUV BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, EAC TP TC 004 |
ЭМС
| Параметр |
Норма / уровень |
| Электростатический разряд |
Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Устойчивость к радиочастотному полю |
Уровень 3, 10 В/м (80 МГц…2,7 ГГц); таблица 9, 9…28 В/м (385 МГц…5,78 ГГц) |
| Быстрые переходные помехи |
Уровень 3, 2 кВ |
| Импульсные помехи |
Уровень 3, 1 кВ «линия-линия», 2 кВ «линия-земля» |
| Устойчивость к кондуктивным помехам |
Уровень 3, 10 В |
| Устойчивость к магнитному полю |
Уровень 4, 30 А/м |
| Провалы и прерывания напряжения |
100 % провал 1 период; 30 % провал 25 периодов; 100 % прерывания 250 периодов |
| Кондуктивные помехи |
BS EN/EN55011 (CISPR11), FCC PART 15 / CISPR22, CAN ICES-3(B)/NMB-3(B), класс B |
| Излучаемые помехи |
BS EN/EN55011 (CISPR11), FCC PART 15 / CISPR22, CAN ICES-3(B)/NMB-3(B), класс B |
| Гармонические токи |
BS EN/EN61000-3-2, класс A |
| Фликер напряжения |
BS EN/EN61000-3-3 |
| Стандарты ЭМС |
BS EN/EN60601-1-2, BS EN/EN61204-3 |
Механические характеристики
| Параметр |
Значение |
| Габариты |
125 × 50 × 31,5 мм (Д × Ш × В) |
| Масса |
0,25 кг |
| Упаковка |
40 шт. / 12 кг / 1,04 куб. фута |
| Тип корпуса |
GS60A |
| Световой индикатор |
Power LED |
| Длина кабеля |
UL2464 16AWG 1000±50 мм для 5…7,5 В; UL1185 16AWG 1000±50 мм для 9…12 В; UL1185 16AWG 1500±50 мм для 15…48 В |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-30…+70 °C |
| Рабочая влажность |
20…90 % RH, без конденсации |
| Температура и влажность хранения |
-40…+85 °C, 10…95 % RH, без конденсации |
| Температурный коэффициент |
±0,03 %/°C (0…50 °C) |
| Вибрация |
10…500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
| Рабочая высота |
3000 м |
| Дерейтинг по высоте |
Снижение температурного запаса 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором выше 2000 м |
Надёжность
| Параметр |
Значение |
| MTBF |
3613,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 740,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Выходной разъём
| Параметр |
Значение |
| Тип |
P1J |
| Исполнение |
Стандартный модельный вариант, цилиндрический штекер 2,1 × 5,5 × 11 мм, полярность C+ |
| Подключение |
Минус соединён с AC FG по умолчанию; минус может быть не соединён с AC FG как опция |
Примечания
- Все параметры заданы при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C при 70 % RH.
- Выходное напряжение измеряется на клеммах штекера при нагрузке 50 %.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов и конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает разброс установки, регулирование по линии и регулирование по нагрузке.
- Регулирование по линии измеряется от минимального до максимального входного напряжения при номинальной нагрузке.
- Время установки измеряется при первом холодном запуске. Повторное включение и выключение питания может увеличить это время.
- При низком входном напряжении может потребоваться снижение нагрузки; необходимо учитывать кривую дерейтинга.
- Для высоты выше 2000 м применяются температурные поправки: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
- Источники питания рассматриваются как независимые узлы, однако конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
