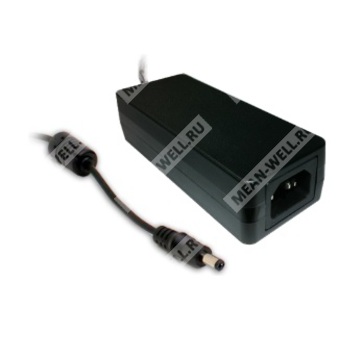

GSM40A24-P1J - медицинский AC-DC адаптер мощностью 40 Вт с выходным напряжением 24 В и вилкой P1J.
Назначение
GSM40A24-P1J — высоконадежный одно-выходной медицинский адаптер переменного/постоянного тока, предназначенный для питания медицинского и смежного электронного оборудования, требующего изолированного источника 24 В постоянного тока.
Расшифровка партномера
| Обозначение | Расшифровка |
| GSM | Серия медицинских адаптеров Mean Well |
| 40 | Номинальная мощность 40 Вт |
| A | Исполнение серии GSM40A |
| 24 | Выходное напряжение 24 В |
| P1J | Тип выходного DC-разъема: стандартная вилка 2,1 × 5,5 × 11 мм, тип «тюльпан» |
Краткое описание
Серия GSM40A представляет собой надежные зеленые медицинские адаптеры мощностью 40 Вт с одним выходом. Модель оснащена стандартным сетевым входом IEC320-C14, работает от универсальной сети 80...264 В переменного тока и выпускается в вариантах с выходными напряжениями от 5 В до 48 В. Конструкция соответствует требованиям медицинской безопасности, включая 2 x MOPP, и ориентирована на применение в оборудовании, находящемся в непосредственном электрическом контакте с пациентом.
Особенности
- 3-полюсный сетевой вход IEC320-C14, класс I.
- Соответствие медицинским требованиям безопасности 2 x MOPP по ANSI/AAMI ES60601-1 и IEC/BS EN/EN60601-1.
- Крайне низкий ток утечки.
- Потребление мощности без нагрузки менее 0,15 Вт.
- Уровень энергоэффективности VI и соответствие Code of Conduct Version 5.
- Диапазон рабочей температуры: от -30 до +70 °C.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Светодиодная индикация включения.
- Ресурс: более 90 тыс. часов.
- Доступны различные сменные DC-разъемы через аксессуары quick adapter.
- Корпус из трудновоспламеняемого пластика класса 94V-0.
- Соответствие требованиям международных медицинских стандартов.
Применение
- Передвижная клиническая рабочая станция.
- Оральный ирригатор.
- Портативный аппарат для гемодиализа.
- Аппарат для дыхательной терапии.
- Медицинский компьютерный монитор.
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 80...264 В переменного тока |
| Диапазон входной частоты | 47...63 Гц |
| Потребляемый ток, тип. | 1 А при 115 В AC; 0,5 А при 230 В AC |
| Пусковой ток, тип. | Холодный старт: 30 А при 115 В AC; 60 А при 230 В AC |
| Напряжение выдержки | Вход-выход: 4 кВ AC; вход-FG: 2 кВ AC; выход-FG: замкнуто |
| Сопротивление изоляции | Вход-выход, вход-FG: 100 МОм / 500 В DC / 25 °C / 70 % RH |
| Уровень изоляции | Первичная-Вторичная: 2 x MOPP; Первичная-Земля: 1 x MOPP |
| Рабочая высота | 3000 м |
Выход
| Параметр | Значение |
| Выходное напряжение | 24 В |
| Диапазон установки выходного напряжения | 25,2...32,4 В |
| Номинальный ток | 1,67 А |
| Диапазон тока | 0,1...1,67 А |
| Номинальная мощность | 40 Вт |
| Пульсации и шум | 150 мВ п-п |
| Допуск выходного напряжения | ±2,5 % |
| Линейная стабилизация | ±1,0 % |
| Стабилизация по нагрузке | ±2,5 % |
Защиты
| Параметр | Значение |
| Перегрузка | 105...160 % от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 25,2...32,4 В |
| Тип защиты от перенапряжения | Выключение выходного напряжения с последующим повторным включением для восстановления |
Эксплуатационные характеристики
| Параметр | Значение |
| Рабочая температура | -30...+70 °C |
| Рабочая влажность | 20...90 % RH, без конденсации |
| Температура и влажность хранения | -40...+85 °C, 10...95 % RH, без конденсации |
| Температурный коэффициент | ±0,03 %/°C (0...50 °C) |
| Вибрация | 10...500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Снижение характеристик по высоте | 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором при высоте выше 2000 м |
Электромагнитная совместимость и помехоустойчивость
| Параметр | Стандарт | Уровень / примечание |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| РЧ поле | BS EN/EN61000-4-3 | Уровень 3, 10 В/м (80 МГц...2,7 ГГц); таблица 9, 9...28 В/м (385 МГц...5,78 ГГц) |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 3, 2 кВ |
| Импульсные помехи | BS EN/EN61000-4-5 | Уровень 3, 1 кВ линия-линия; 2 кВ линия-FG |
| Проведенные помехи | BS EN/EN61000-4-6 | Уровень 3, 10 В |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | 100 % провал 1 период, 30 % провал 25 периодов, 100 % прерывание 250 периодов |
| Проведенные излучаемые помехи | BS EN/EN55011 (CISPR11), FCC PART 15 / CISPR22, CAN ICES-3(B)/NMB-3(B) | Класс B |
| Излучаемые помехи | BS EN/EN55011 (CISPR11), FCC PART 15 / CISPR22, CAN ICES-3(B)/NMB-3(B) | Класс B |
| Гармонические составляющие тока | BS EN/EN61000-3-2 | Класс A |
| Колебания напряжения | BS EN/EN61000-3-3 | ---- |
Надежность
| Параметр | Значение |
| MTBF | 3613,2 тыс. часов минимум по Telcordia SR-332 (Bellcore); 740,7 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
Габариты и конструкция
| Параметр | Значение |
| Размеры | 125 × 50 × 31,5 мм (Д × Ш × В) |
| Масса | 0,25 кг |
| Упаковка | 40 шт.; 12 кг / 1,04 куб. фута |
| Корпус | GS60A |
| Световая индикация | Power LED |
Разъемы и подключение
| Параметр | Значение |
| Сетевой вход | IEC320-C14 |
| Стандартный DC-разъем | P1J |
| Тип P1J | 2,1 × 5,5 × 11 мм, центр положительный, тип «тюльпан» |
| Полярность | Наружный контакт: «-»; внутренний контакт: «+» |
| Подключение FG | -V подключен к AC FG (стандарт); -V не подключен к AC FG (опция) |
| Длина кабеля | UL1185 16AWG 1500 ±50 мм для 15...48 В; для 24 В применяется исполнение 1500 ±50 мм |
Примечания
| 1 | Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке, температуре окружающей среды 25 °C и влажности 70 % RH. |
| 2 | Напряжение DC измеряется в точке контроля на клемме разъема при нагрузке 50 %. |
| 3 | Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов и конденсаторов 0,1 мкФ и 47 мкФ. |
| 4 | Допуск включает установочный допуск, линейную стабилизацию и стабилизацию по нагрузке. |
| 5 | Линейная стабилизация измеряется при переходе от нижнего к верхнему пределу входного напряжения на номинальной нагрузке. |
| 6 | Время установления измеряется при первом холодном запуске. Повторное включение/выключение может увеличить время установления. |
| 7 | При низком входном напряжении может потребоваться снижение нагрузки. Следует учитывать кривую дерейтирования. |
| 8 | Для высоты более 2000 м температурное снижение составляет 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором. |
| 9 | Источник питания рассматривается как независимое устройство, однако конечное оборудование должно дополнительно подтверждать соответствие директивам EMC. |
