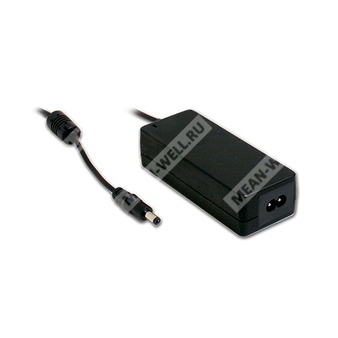

GSM40B05-P1J - сетевой AC/DC медицинский адаптер на 5 В для питания электронного оборудования.
Назначение: импульсный настольный источник питания медицинского класса с одним выходом, предназначенный для питания медицинских и промышленно-электронных устройств от сети переменного тока.
Расшифровка партномера
| Обозначение |
Расшифровка |
| GSM |
Серия сетевых AC/DC адаптеров Mean Well для медицинского применения |
| 40B |
Серия мощностью 40 Вт, исполнение B |
| 05 |
Выходное напряжение 5 В |
| P1J |
Тип выходного разъёма: цилиндрический штекер 5,5 × 2,1 мм, полярность: центральный контакт положительный |
Краткое описание
GSM40B05-P1J — высоконадежный настольный источник питания серии GSM40B с одним выходом 5 В, выходной мощностью 25 Вт по таблице спецификаций для данной модификации, с входом 80…264 В AC и встроенным штекером P1J.
Изделие относится к медицинским адаптерам, выполнено в корпусном исполнении, имеет низкое энергопотребление в режиме холостого хода, высокую энергетическую эффективность и набор защит от перегрузки и перенапряжения. Конструкция ориентирована на питание медицинского электронного оборудования, где требуется малый ток утечки, электрическая безопасность и соответствие профильным стандартам.
Особенности
- 2-контактный сетевой вход IEC320-C8.
- Класс II по электробезопасности.
- Медицинская сертификация: 2 × MOPP согласно ANSI/AAMI ES60601-1-11 и IEC/BS EN/EN60601-1/-1-11.
- Очень низкий ток утечки.
- Потребление без нагрузки менее 0,1 Вт.
- Уровень энергоэффективности VI и соответствие CoC Version 5.
- Соответствие Korea K-MEPS только для GSM40B48-P1J.
- Диапазон рабочей температуры от -30 до +70 °C.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Светодиодный индикатор включения.
- Ресурс: более 90 тыс. часов.
- Возможность применения различных DC-штекеров через аксессуар быстросъёмного адаптера или заказную модификацию.
- Трёхлетний гарантийный срок в документе указан, но в настоящем ответе не приводится.
Области применения
- Мобильная клиническая рабочая станция.
- Оральный ирригатор.
- Портативный аппарат для гемодиализа.
- Дыхательный аппарат.
- Медицинский компьютерный монитор.
Описание
GSM40B05-P1J представляет собой высоконадежный медицинский адаптер настольного исполнения с одним выходом, рассчитанный на питание устройств с напряжением 5 В. Серия принимает универсальный вход 80…264 В AC и обеспечивает выходные напряжения от 5 до 48 В постоянного тока, удовлетворяя требованиям различных классов медицинского и электронного оборудования.
Схемотехнически серия соответствует международным медицинским стандартам безопасности 2 × MOPP, обеспечивает малый ток утечки и предназначена для прямого электрического подключения к пациентскому оборудованию. Высокая эффективность до 91 % и крайне малое потребление на холостом ходу ниже 0,1 Вт повышают энергетическую экономичность системы. Для повышения надежности и безопасности применена двойная изоляция посредством пластика с классом горючести 94V-0, что обеспечивает дополнительную защиту от электрического удара.
Изделие сертифицировано по международным медицинским стандартам и предназначено для применения в системах, где критичны электробезопасность, низкие токи утечки, стабильность выходного напряжения и надежность при длительной эксплуатации.
Таблица параметров: выход
| Параметр |
Значение |
| Модель |
GSM40B05-P1J |
| Номинальное выходное напряжение |
5 В |
| Номинальный выходной ток |
5 А |
| Диапазон тока |
0…5 А |
| Номинальная выходная мощность |
25 Вт |
| Пульсации и шум |
80 мВ пик-пик |
| Допуск по выходному напряжению |
±5,0 % |
| Стабилизация по линии |
±1,0 % |
| Стабилизация по нагрузке |
±5,0 % |
| Время установки, время нарастания |
1000 мс, 30 мс / 230 В AC; 1500 мс, 30 мс / 115 В AC при полной нагрузке |
| Время удержания |
50 мс / 230 В AC; 24 мс / 115 В AC при полной нагрузке |
Таблица параметров: вход
| Параметр |
Значение |
| Диапазон входного напряжения |
80…264 В AC |
| Диапазон частоты |
47…63 Гц |
| Ток потребления |
1 А / 115 В AC; 0,5 А / 230 В AC |
| Пусковой ток |
Холодный старт: 30 А / 115 В AC; 60 А / 230 В AC |
| Эффективность |
81 % |
| Эффективность серии по вариантам напряжения |
85,5 %; 86 %; 88 %; 88,5 %; 89 %; 90 %; 91 % |
| Потребление без нагрузки |
Менее 0,1 Вт |
Таблица параметров: защита
| Параметр |
Значение |
| Перегрузка |
105…160 % от номинальной выходной мощности |
| Тип защиты от перегрузки |
Hiccup mode, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
5,2…7,0 В |
| Тип защиты от перенапряжения |
Отключение выходного напряжения с последующим восстановлением после повторного включения |
| Защита от короткого замыкания |
Предусмотрена |
Таблица параметров: условия эксплуатации и окружающая среда
| Параметр |
Значение |
| Рабочая температура |
-30…+70 °C |
| Рабочая влажность |
20…90 % RH, без конденсации |
| Температура хранения и влажность хранения |
-40…+85 °C; 10…95 % RH, без конденсации |
| Температурный коэффициент |
±0,03 %/°C в диапазоне 0…50 °C |
| Вибрация |
10…500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
| Рабочая высота |
3000 м |
| Коррекция по высоте |
Снижение допустимой температуры на 3,5 °C на 1000 м для моделей без вентилятора и на 5 °C на 1000 м для моделей с вентилятором при высоте выше 2000 м |
Таблица параметров: безопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
IEC 60601-1:2005+A1+A2; IEC 60601-1-11:2015+A1; TUV BS EN/EN 60601-1:2006+A1+A12+A2; BS EN/EN 60601-1-11:2015+A1; ANSI/AAMI ES60601-1:2005+A2; ANSI/AAMI HA60601-1-11+A1; CAN/CSA C22.2 No. 60601-1:2014+A2; CSA C22.2 No. 60601-1-11:2015+A1; PSE J60950-1 только для 48 В; EAC TP TC 004; KC K60950-1 только для 48 В |
| Уровень изоляции |
Primary-Secondary: 2 × MOPP |
| Испытательное напряжение |
I/P-O/P: 4 кВ AC |
| Сопротивление изоляции |
I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70 % RH |
| Ток прикосновения |
Менее 50 мкА / 264 В AC |
| ЭМС: электростатический разряд |
Уровень 4, 15 кВ по воздуху; уровень 4, 8 кВ контакт |
| ЭМС: радиочастотное поле |
Уровень 3, 10 В/м (80 МГц…2,7 ГГц); таблица 9, 9…28 В/м (385 МГц…5,78 ГГц) |
| ЭМС: быстрые переходные процессы |
Уровень 3, 2 кВ |
| ЭМС: импульсные перенапряжения |
Уровень 3, 1 кВ линия-линия |
| ЭМС: наведённые помехи |
Уровень 3, 10 В |
| ЭМС: магнитное поле |
Уровень 4, 30 А/м |
| ЭМС: провалы и прерывания напряжения |
100 % провал 1 период, 30 % провал 25 периодов, 100 % прерывание 250 периодов |
| Эмиссия по проводимым помехам |
BS EN/EN55011 (CISPR11), FCC Part 15 / CISPR22, CAN ICES-3(B)/NMB-3(B), MSIP KN32, класс B |
| Эмиссия по излучаемым помехам |
BS EN/EN55011 (CISPR11), FCC Part 15 / CISPR22, CAN ICES-3(B)/NMB-3(B), MSIP KN32, класс B |
| Гармонические токи |
BS EN/EN61000-3-2, класс A |
| Фликер напряжения |
BS EN/EN61000-3-3 |
Таблица параметров: конструкция, габариты, упаковка
| Параметр |
Значение |
| Габариты |
125 × 50 × 31,5 мм (Д × Ш × В) |
| Масса |
0,27 кг |
| Упаковка |
40 шт.; 11,8 кг; 1,04 куб. фута |
| Корпус |
Case No. GS60B |
| Сетевой разъём |
IEC320-C8 |
| Выходной разъём |
P1J |
| Полярность выходного штекера |
Центральный контакт положительный |
| Тип кабеля |
UL2464 16AWG 1000 ±50 мм для 5…7,5 В; UL1185 16AWG 1000 ±50 мм для 9…12 В; UL1185 16AWG 1500 ±50 мм для 15…48 В |
| Световая индикация |
Power LED |
Таблица параметров: надёжность
| Параметр |
Значение |
| MTBF |
3505,7 тыс. часов минимум по Telcordia SR-332 (Bellcore); 719,4 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
Таблица параметров: исполнительное обозначение по выходу
| Модификация |
Выход |
| GSM40B05-P1J |
5 В / 5 А / 25 Вт / штекер P1J |
Примечания
| № |
Текст примечания |
| 1 |
Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C при 70 % RH. |
| 2 |
Выходное напряжение измеряется в точке контроля на выходном штекере при нагрузке 50 %. |
| 3 |
Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов и конденсаторов 0,1 мкФ и 47 мкФ. |
| 4 |
Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке. |
| 5 |
Стабилизация по линии измеряется от низкого уровня сети до высокого уровня сети при номинальной нагрузке. |
| 6 |
Время установки измеряется при первом холодном пуске. Повторное включение/выключение источника питания может увеличить время установки. |
| 7 |
При низком входном напряжении может потребоваться снижение нагрузки. Следует учитывать кривую дерейтинга. |
| 8 |
Температурная поправка по высоте составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором при высоте выше 2000 м. |
| 9 |
Источник питания рассматривается как независимый узел, однако конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС. |
Сведения по подключению и штекеру P1J
Стандартный выходной штекер: P1J.
Размер штекера: 5,5 × 2,1 мм, длина 11 ±0,5 мм.
Назначение контактов: центральный контакт положительный, внешний контакт отрицательный.
